隨著計算機輔助設計和制造技術的日趨成熟,設計人員迫切需要一種能對所做的設計進行快速、精確評價分析的工具,而不再僅僅依靠以往積累的經驗和知識去估計。Altair 公司HyperWorks 軟件正是這樣一個有效的工具。他能與常用的 CAD 軟件相集成,實現"設計-校核-再設計"的功能,可以輕松的直接從 CAD 軟件中讀取幾何文件,并將最終的仿真計算結果反饋到 CAD 幾何模型的設計中。同時由于有限元計算的高精度,可以減少試驗次數,大大降低產品開發成本,縮短產品開發周期,提高產品設計質量。
本文通過兩個案例,闡述了如何利用 HyperWorks 軟件簡化邊界條件及計算復雜結構的強度,并通過與理論解的對比,驗證 HyperWorks 軟件在有限元計算方面的準確性。
2 案例一:摩擦片從動盤的強度計算
由于摩擦片的形狀比較特殊,九個葉片和內部八根加強筋呈同心圓分布,本案例介紹了如何靈活使用簡化方法劃分有限元網格及簡化加載。摩擦片從動盤的幾何模型如圖 1 所示。
2.1 摩擦片從動盤有限元模型的建立

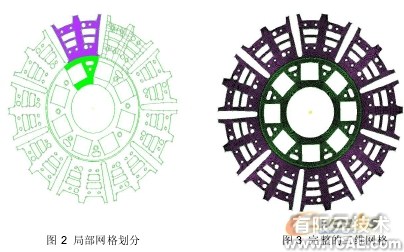

由上述圖 1 可見,摩擦片從動盤的九個葉片和八根加強筋呈同心圓分布,因此在劃分此摩擦片從動盤有限元模型時可以將劃分過程分成兩部分:內圈加強筋部分和葉片部分,在接合部分進行局部修改縫合。首先可以將內圈幾何模型分成八部分,葉片分成九部分,分別選取其中的一片進行網格劃分,如圖 2 所示。再使用 HyperMesh 的旋轉功能 Rotate 劃分出整個網格,最后進行局部縫合,這樣,整個摩擦片從動盤的 2D 網格就完成了,繼續使用3D 中的拉伸功能,完整的三維網格就建立成功了,如圖 3 所示。
2.2 材料和邊界條件

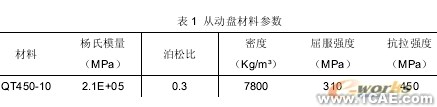

該摩擦片從動盤采用 QT450 制成,其材料參數如表 1 所示。
模型的強度不僅與模型的建立有關,還和模型邊界條件的定義有密切關系。上述摩擦片在運行過程中靠外圍的九個葉片的相互摩擦來其到制動作用。但是從圖 3 我們可以看出,有限元模型中葉片的單元節點數目非常巨大,并且每個節點受力方向都是沿著其切線方向,因此如果每個節點都按實際情況加載,將非常困難。因此我建議將每個葉片上的載荷進行簡化,分別在每個葉片的中部做一個剛性元,把葉片上所有節點約束到一起,再分別對每個葉片加載,從動盤載荷及約束有限元模型如圖 4 所示。
2.3 強度計算結果

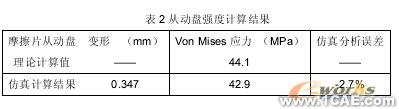

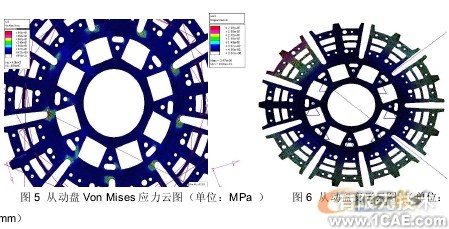

摩擦片從動片采用 QT450-10 球墨鑄鐵制成,上下兩面均與主動片摩擦,最大受到2500N·M 的扭矩作用。換算后,每個小片受到 844N 的摩擦力。其 Von Mises 應力及應變云圖如圖 5 和圖 6 所示,強度計算結果如表 2 所示。
2.4 摩擦片從動盤計算結果分析
由上述計算結果可知:案例使用的簡化方法加載方法對仿真計算結果影響不大,仿真計算結果與理論計算值相差很小,只有 2.7%,由此可知,簡化方法應用得當,仿真計算結果非常準確。
3 案例二:某發動機飛輪殼及傳動系剛度和模態分析
發動機飛輪殼是發動機中一個重要的組成部分,它的剛度直接影響到整個發動機系統的性能。同時傳動系作為一個大總成,在試驗中很難測得其模態,而借助于有限元技術很容易計算其固有模態。本文介紹了通過在飛輪殼圓心處加集中力矩和在每個受力位置分別加載外力的兩種方法計算飛輪殼的剛度,并對比計算結果,同時通過用HyperWorks 求解飛輪殼及傳動系的剛度,來展示仿真分析在復雜結構計算上的優勢。
3.1 飛輪殼及傳動系有限元模型的建立及載荷的確立

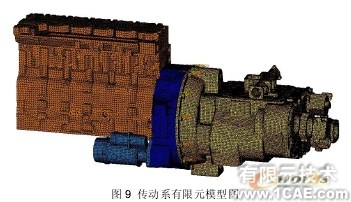

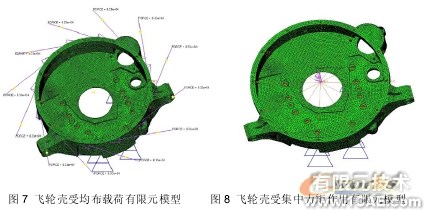

飛輪殼及傳動系的有限元模型如圖 7﹑圖 8 和圖 9 所示,其中圖 7 和圖 8 分別為飛輪殼在集中力矩和均布力兩種加載方式下有限元模型圖。飛輪殼共劃分節點 41547 個,單元148704 個;傳動系建?？偣灿泄?jié)點 143403 個,單元 590833 個。
飛輪殼剛度計算時,約束殼體 12 個螺栓孔,載荷有兩種方案:
方案一:均布力作用,在頂部 12 個螺栓上分別加載 83.3N。
方案二:集中力矩作用,通過剛性連接,在飛輪殼的中間位置加載一個 1000N·M 的力矩。
飛輪殼的密度 ρ=6950Kg/m3,缸體質量為 214Kg,缸蓋質量為 77Kg,起動機質量為 24.2Kg,配載的大同 9js 變速箱質量為 375Kg。
3.2 飛輪殼及傳動系結算結果

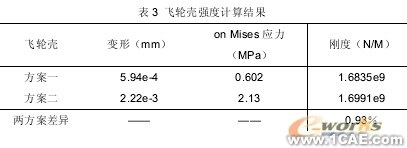

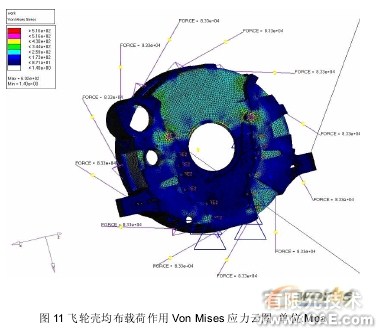

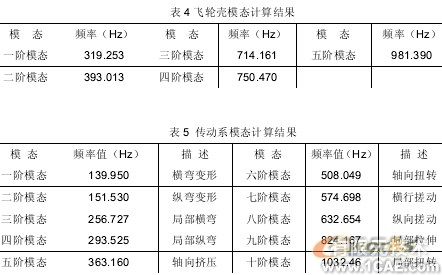

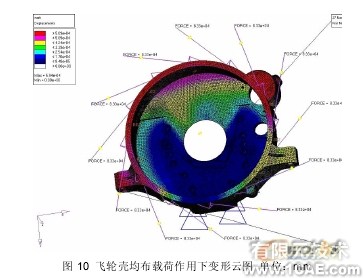

飛輪殼在兩種加載方案下的應力,應變云圖類似,圖 10 和圖 11 給出了飛輪殼在均布力作用下的應力和應變云圖,其計算結果如表 3 所示。飛輪殼和傳動系的模態計算結果如表4 和表 5 所示。
由表 3 可知,兩種加載方案的計算結果相差只有 0.93%,因此兩種加載方案在剛度計算中都適用。
4 結論
由上述兩個案例可見,HyperWorks 在汽車零部件的各種有限元分析中都能發揮極大的作用,快速的建模,良好的可操作性,優秀的可視化效果都使我們在分析汽車零部件時,更加省時省力。HyperWorks 操作簡單,對零部件的計算,精度比較高,它的應用將大大減少試驗費用,提高分析效率,加快產品研發的進程。
