基于CAE的重力場對旋轉對稱結構零部件振動可靠性的影響

1 前言

柴油機上有諸多對稱結構的旋轉零部件,其中包括有對稱風扇、皮帶輪、減振器和風扇離合器等。這些對稱結構在系統微分方程求解時至少會出現一個特征值對應兩個特征向量的情況,也就是同一個模態頻率下對應兩種模態振型的情況。但對于實際的風扇離合器結構,重力場可能導致兩個正交方向上的模態頻率有所差異,本文旨在探討旋轉對稱結構的風扇離合器在重力場影響下的模態頻率差異,以及這種差異對柴油機整機可靠性的影響。

2 有限元模型的計算

2.1 有限元模型的建立

風扇離合器結構包括中間法蘭、風扇離合器組成。在CATIA軟件建立了風扇離合器的三維實體模型,如圖1所示。然后將風扇離合器三維模型導入到ANSYS當中建立出有限元模型,如圖2所示。

    圖1 風扇離合器三維模型圖

    圖2 風扇離合器有限元模型

2.2 網格劃分

連接法蘭和離合器均采用實體單元模擬。密度7.6E+03kg/m3,彈性模量E=205GPa,泊松比u=0.28。風扇離合器有限元模型共產生142140個節點,實體單元646471個。

2.3 約束施加

風扇離合器是通過螺栓來和發動機上的減振器固定,由于螺栓使法蘭緊固在減振器上,所以本次有限元計算模型中的約束加載在連接法蘭8個孔的圓柱表面。這樣使得這8個圓柱面不能相對減振器產生位移和轉角。

2.4 計算結果

風扇離合器屬于旋轉對稱結構,在無重力場影響下,計算所得其在Z方向和Y方向上的模態頻率分別為142Hz和144Hz,相差1.5%。認為模態頻率結果相同。如圖3、圖4所示。

    圖3 風扇離合器Y方向計算結果

    圖4 風扇離合器Z方向計算結果

3 實際模型的理論分析

3.1 預應力對旋轉對稱結構零部件的影響

風扇離合器屬于旋轉對稱結構,理論上在排除重力場影響后,其在Z方向和Y方向上的約束條件是相同的。勢必在XOY平面和XOZ平面內的一階彎曲模態模態頻率相同。

風扇離合器在實際安裝狀態下受重力場的影響,會產生應力鋼化效應。因?yàn)橹亓?chǎng)作用在Z軸負方向上,在XOZ平面內的一階彎曲模態振型正好與重力場作用方向相耦合,而在XOY平面內另一階彎曲模態振型與重力場作用方向正交,非耦合。應力鋼化效應在于預應力和模態主振型的關系,若是影響到振型的變化,則頻率會相差較大。而重力場恰恰造成了風扇離合器在安裝位置產生了預應力。

重力場在風扇離合器結構上造成的預應力的可以抑制風扇離合器結構在重力方向上的撓度,增加了風扇離合器結構在重力場方向的剛度,使得風扇離合器結構在重力方向模態頻率提高。

3.2 重力場對旋轉對稱結構零部件邊界條件的影響

由于離合器風扇結構在柴油機上為高速旋轉的零部件,是通過法蘭等零部件與曲軸相連,而曲軸與主軸承之間總有一定的間隙,受重力場的影響,曲軸將沿重力場方向略微下沉,使得曲軸和主軸下瓦間隙減小,使得離合器風扇結構在Z方向和Y方向上的支撐方式、約束剛度上都有所改變。由于在Z方向(重力方向)上支撐剛度大,Y方向(柴油機橫擺方向)支撐剛度小。重力場對旋轉對稱結構零部件邊界條件的影響勢必導致在XOZ平面內一階彎曲模態頻率與XOY平面內一階彎曲模態頻率有所差異。

4 實際模型的模態試驗驗證

4.1 模態試驗測試系統

整個模態試驗測試系統的組成結構,它包括振動加速度傳感器、力錘、比利時LMS公司的SCADAS采集前端和Test.Lab分析軟件。

4.2 支撐方式的選擇

將離合器按照實際工作狀態安裝在柴油機上,盡可能逼近于風扇離合器正常工作狀態時的約束環境。本次試驗的邊界條件采用風扇離合器工作狀態下的原裝支撐,進行約束模態試驗。

4.3 激振方法

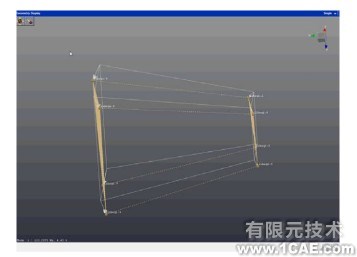

根據風扇離合器和中間法蘭的結構特點,并充分考慮傳感器的安裝位置以及其所測得的數據能全面反映試件的振動特性等因素,對風扇離合器和中間法蘭的結構進行簡化建模。為了建模的方便,用四邊形模擬法蘭和離合器外圓形狀,共計8個測點,24個響應信號。模態測點布置如圖5所示。

    圖5 模態測點布置圖
