基于CAE的變模溫注射成型數值仿真

0 引 言

隨著家電、通信、消費電子、汽車內飾和光電等產業的發展,消費者對塑料制品提出壁厚更薄、結構更復雜、表面更美觀以及強度更高等要求.傳統的注塑成型技術通常采用恒定模溫控制技術,但低模溫會導致聚合物熔體在充模流動過程中提前冷卻,從
而在型腔壁形成冷凝層,阻礙熔體的成型,降低熔體的充模能力,難以應用于成型透明度較高的光學產品、表面具有微結構的塑件以及強度較高的復合材料制品等.同時,聚合物熔體過早冷卻還將導致塑件表面產生熔接痕、流動痕和凹陷等表面缺陷,極大地降低產品的表面質量,需要用打磨和噴涂等后續工序加以掩蓋,不僅增加生產成本和能源消耗,還會污染環境,危害操作人員的健康.提高模具溫度后,雖然可以提高產品表面的外觀品質,但容易產生翹曲、下陷和尺寸精度不夠等現象,同時延長成型周期,增加生產成本.

在注塑成型過程中,對填充過程進行數值模擬可預測實際注塑過程中可能出現的缺陷、優化模具結構設計、調整工藝參數和有針對性地制訂解決方案,達到減少材料浪費、降低生產成本、提高產品質量和市場競爭力等目的.

1 變模溫技術原理

變模溫技術又被稱為快速加熱冷卻技術,其基于動態的模溫控制方式,根據不同工藝階段的特點和要求隨時調整模具溫度,從而解決常規注塑工藝存在的熔接痕、噴射痕、流動痕、翹曲和浮纖等缺陷.在熔體充填型腔階段,在冷卻水路中通入高溫蒸汽
或高溫油提高模具溫度,從而提高熔體的流動性,大幅提高成型制品的品質,使熔體填充到普通注塑成型不易填充的區域;同時在冷卻階段,通過通入冷卻水迅速降低模具溫度,減少冷卻時間,縮短注塑成型周期,從而在不影響注塑生產效率的基礎上,徹底消除熔接痕、流動痕和凹陷等缺陷,有效提升塑件表面的光澤度,提升注塑件的品質,省去對環境污染嚴重的二次噴涂等后續工序.目前,變模溫技術主要用于薄壁注塑成型、高光注塑成型和微特征產品等.現有的變模溫技術主要有快速加熱冷卻(rapidheatcyclemolding)、脈沖式冷(pulsed?cooling)和水管溫度的冷熱切換等,但仍較多采用傳統的冷卻方式,即利用冷卻管道中的冷卻介質以熱傳導的方式將熱量帶走,其加熱技術主要有蒸汽式加熱、電熱式加熱[6]、火焰加熱[7]、氣體加熱[8]、感應加熱[9]和紅外線加熱[10]等.

2 研究方法

2.1 基礎建模

采用SolidWorks繪圖軟件,構建填充模型,見圖1.該模型中,經澆口進入型腔的兩股流動的熔體相碰撞,使熔體分子鏈沿厚度方向而不是沿充模主流方向上取向,從而在圈出部分形成熔接痕.在Rhinoceros中對模型進行網格前處理,設定initialmeshsize為0.8,節點數為36291個,三角形網格單元數為12874個,四面體實體單元數為86227個(與SHELL網格相比,SOLID網格能更好地模擬熔體在型腔中的流動波前,故采用SOLID網格).冷卻水路布置以及參數設定見圖2和3,冷卻水路的直徑為8mm.

圖1 基礎建模 圖2 冷卻水路布置

圖3 冷卻水路參數設定

2.2 模型參數

模型塑件尺寸為30.00mm(長)×28.00mm(寬)×3.00mm(厚),模具尺寸為37.22mm×35.23mm×31.18mm,模穴體積為1.3047cm3,模座體積為36.124 9 cm3,冷卻水管體積為
3.45185cm3.所用材料為ABS_POLYLACPA756S
(CHI-MEI).

2.3 需解決的問題

采用傳統注塑方法單澆口進澆時,因產品壁厚較薄,易在熔體對接區域產生熔接痕,熔接痕的出現將降低該處的充模質量,進而影響該處的力學性能.為提高澆口處和熔接線處溫度,設定如圖2所示的冷卻管路布置,一方面可延緩澆口固化、增加保壓補
縮,另一方面可提高熔接線處熔體的溫度,提高該處的力學強度.

2.4 黏度

流體流動阻力隨黏度變化,黏度越高,流動阻力越大,流動越困難.對一般熱塑性塑料,黏度是塑料成分、溫度、壓力和剪切率的函數.就溫度效應而言,熱塑性塑料的黏度一般隨溫度升高而降低;就剪切率的效應而言,剪切率越高,代表加工變形的速率越大.高分子鏈被排向,使大部分塑料具有黏度隨剪切率升高而下降的切變致稀性.

2.5 PVT關系

塑料的質量體積或密度是相對狀態、溫度和壓力等的函數,一般而言,可利用狀態方程式或PVT方程式進行定量計算.模式參數由試驗取得,代入此類經驗公式中即可求得塑料在某溫度和壓力下的質量體積或密度值.ABS_POLYLACPA756S材料的黏度和PVT關系分別見圖4和5.

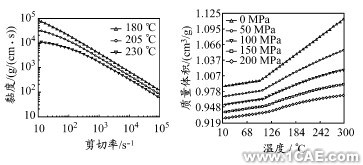

圖4 材料的黏度 圖5 材料的PVT關系

2.6 比熱容和熱導率
將單位塑料溫度提高1℃所需的熱量是塑料溫度容易改變與否的度量,比熱容越高,塑料溫度越不易變化;熱導率是塑料熱傳導特性的度量,熱導率越高,熱傳導效果越佳.塑料在加工過程中溫度傾向均勻,不會因熱量局部堆積而產生熱點.熱導率以及比熱容關系到塑料熱傳導、冷卻性質,亦影響到冷卻時間的長短.材料的比熱容和熱導率見圖6和7.

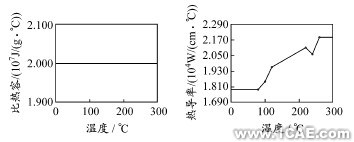

圖6 材料的比熱容 圖7 材料的熱導率

3 分析參數及結果討論

3.1 分析參數

在Moldex3D分析軟件中設定的分析參數見表1,通入蒸汽溫度為200℃.

表1 分析參數

3.2 分析結果討論

模型中熔接痕位置見圖8.圖9中,由澆口壓力1和2比較可得,與普通冷卻方法相
比,當注射時間相同時,采用變模溫方法將降低澆口壓力,同時會減小熔接痕處的壓力;由澆口壓力2和3比較可得,縮短注射時間將提高澆口壓力,同時會提高熔接痕處的壓力;由曲線熔接痕處壓力1,2和3可得,當冷卻水溫度為40℃時,熔接痕處壓力最高.冷卻水溫度與熔接痕處溫度關系見圖10.其中,1為普通冷卻,2和3均為變模溫,其工藝參數見表1.在圖9中,由熔接痕處壓力1曲線得,提高冷卻水溫度可提高熔接痕處的溫度;由熔接痕處壓力1和2曲線比較可得,在注射階段通入蒸汽可提高模具局部溫度,即采用變模溫技術可提高熔接痕處溫度;通過查看熔接痕形成時的溫差,可判斷熔接痕的質量,熔接痕處的溫度越接近注射溫度,熔接痕質量越好;熔接痕處壓力越高,溫度越高,制品產生熔接痕處的力學性能越高.根據圖9和10,當注射時間為0.1s,通入蒸汽時間為0.3s,冷卻水溫度為40℃時,制品熔接痕處力學性能最好、熔接痕質量最高.

圖8 模型中熔接痕位置

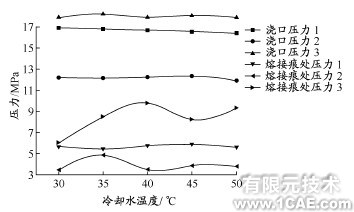

圖9 冷卻水溫度與型腔壓力的關系

圖10 冷卻水溫度與熔接痕處溫度關系

4 結 論

(1)數值模擬可采用數學方程式描述系統中各變量之間的關系,同時在系統軟件的支撐下研究不同工況下的溫度場,具有準確可靠、靈活多變、速度快等特點;但應根據實際情況判斷模擬結果的可用性并綜合模擬結果,得出理論最佳注射工況以指導
實際生產.

(2)在分解溫度以下適當提高熔體與模具溫度,較高的模具溫度可使熔體在模具型腔中的流動性增加,但增加熔體溫度和模具溫度會使成型周期延長.

(3)適當提高注射壓力和保壓壓力,適當加快充模速度或減少注射時間,可提高熔接痕處的壓力.

(4)變模溫技術利用蒸汽加熱,使模具表面維持較高溫度,在不影響注塑生產效率的基礎上,消除熔接痕、流動痕和凹陷等缺陷,有效提升塑件表面的光澤度,提升制品品質.
