車載雷達結構整車穩定性分析

2013-06-16 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

1 引言

在現代戰爭中,車載雷達需要具有良好的機動性和生存能力。其工作狀態的穩定性直接影響該雷達系統的精確度,在總體概念設計階段,設計師必須充分考慮車載雷達改裝后的穩定性。長期以來,車載雷達整體穩定性研究一直是按其受最大靜載荷考慮的。然而,在實際應用中卻出現了許多在靜態設計領域中無法解釋的問題,如零件的斷裂,早期磨損等等。經分析發現,這是因為雷達在使用過程中的動載荷引起的。因此本文以多體動力學為理論基礎,在 MotionView 軟件中進行了車載雷達機構的建模與仿真,從所得到的動力學結果可知利用該種方法建立的車載雷達多剛體動力學模型能夠較好地描述車載雷達的穩定性,并具有卓著的可視化效果。

    2 動力傳動系統仿真模型的建立

    2.1 動力學模型的建立
該車載雷達傳動系統由動力裝置(電機)、傳動裝置等組成。在建立動力學模型時,首先建立空間位置點 point。這些位置點為各個機構的關鍵點,如天線質心位置、載荷質心位置、轉軸位置、撐腿空間位置等。

其次建立各構件物體 body,如車體、天線、轉臺等。將根據 CAD 模型得到的精確的質量、質心和轉動慣量賦值給相應的構件。為了縮小仿真規模,避免不必要的干擾,獲得最高效的計算模型,將天線、舉升機構及動轉臺作為一個 body 考慮。

    2.2 約束的施加

根據各個零部件之間的運動關系,分別施加各零部件之間或零部件與大地之間的約束,以模擬該動力傳動系統內各零部件之間的相對運動。

    2.3 力元的建立

    雷達車在展開工作時,通過調平機構將雷達調平。天線升起處于工作狀態,雷達車所受的力主要包括自身重力和風載荷。按照總體戰技指標要求,雷達車在舉升到位時,具有抵抗8 級風的能力?？己颂炀€在每分鐘 6 轉的工作狀態時,在風載荷下,整車的穩定性。

    風阻力計算如下:

式中:ρ 為空氣密度,取 ρ=0.125kgs2/m4;Cx:風阻系數,取 1.37;S 為迎風面面積;V 為風速。經計算,天線陣面風阻力、方艙風阻力、運載車底盤風阻力分別為 F1、F2、F3。在本研究模型中,選擇了最安全的風阻力施加方式,風阻力作用方向設置為隨天線陣面轉動。

    2.4 運動的建立

在本研究模型中,天線調平到位后,在 30 秒內天線啟動到 6 轉/分鐘。在此建立了一個相應與時間的天線轉動角速度函數。該函數設置如下:

    F(X)= step(time,0,0,30,0.2*PI)

    2.5 實體模型的建立

本動力傳動系統仿真模型中的所有剛體模型都是先在 CAD 軟件 proe 下建立實體模型,以得到其精確的質量、質心位置和轉動慣量;然后按照其裝配關系進行組裝,最后通過proe 和 MotionView 軟件的接口將其轉換成 H3D 格式的幾何模型。

    3 仿真結果

    3.1 調平狀態

載車擺放水平地面狀態調平時,各撐腿靜反力為:前腿最大載荷 7.53T,后腿最大載荷5.02T(見圖 1)。

車載雷達結構整車穩定性分析ansys培訓課程圖片1

    3.2 工作狀態

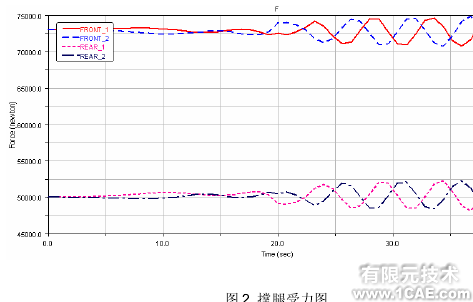

載車在 8 級風作用下,30 秒啟動到位,并勻速轉動的仿真結果圖 2 所示。在工作狀態下,各個撐腿所承受壓力隨會產生周期性變化,其中前腿最大載荷 7.5T,最小載荷 7.08T;后腿最大載荷 5.2T,后腿最小載荷 4.8T。由此可見該車載雷達在 8 級風作用下,各撐腿一直保持受壓狀態,表明該車載雷達在 8 級風情況下可保持整體工作穩定,滿足設計要求。

車載雷達結構整車穩定性分析ansys培訓課程圖片2

車載雷達結構整車穩定性分析ansys培訓課程圖片3

    4 結論

車載雷達的改裝設計是一個復雜的系統工程。并且改裝設計后的性能直接影響其工作可靠性。通過對某機動式雷達改裝設計時所進行的穩定分析,測定了各個撐腿的動態載荷,獲得了相關數據及曲線,用于判斷整車結構的整體穩定性。說明了采用動力學分析進行車載雷達整體穩定性仿真分析中的可行性,并為更進一步研究撐腿結構的力學性能奠定了基礎。
