第二章 疲勞程序
2.1 基本情況
進行疲勞分析是基于線性靜力分析,所以不必對所有的步驟進行詳盡的闡述。
疲勞分析是在線性靜力分析之后,通過設計仿真自動執行的。對疲勞工具的添加,無論在求解之前還是之后,都沒有關系,因?yàn)槠谟?jì)算不并依賴應力分析計算。盡管疲勞與循環或重復載荷有關,但使用的結果卻基于線性靜力分析,而不是諧分析。盡管在模型中也可能存在非線性,處理時就要謹慎了,因?yàn)槠诜治鍪羌僭O(shè)線性行為的。
在本章中,將涵蓋關于恒定振幅、比例載荷的情況。而變化振幅、比例載荷的情況和恒定振幅、非比例載荷的情況,將分別在以后的第三和四章中逐一討論。
2.1.1 疲勞程序
下面是疲勞分析的步驟,用斜體字體所描述的步驟,對于包含疲勞工具的應力分析是很特殊的:
模型
指定材料特性,包括S-N曲線;
定義接觸區域(若采用的話);
定義網格控制(可選的);
包括載荷和支撐;
(設定)需要的結果,包括Fatigue tool;
求解模型;
查看結果。
在幾何方面,疲勞計算只支持體和面,線模型目前還不能輸出應力結果,所以疲勞計算對于線是忽略的,線仍然可以包括在模型中以給結構提供剛性,但在疲勞分析并不計算線模型。
2.1.2 材料特性
由于有線性靜力分析,所以需要用到楊氏模量和泊松比:如果有慣性載荷,則需要輸入質量密度;如果有熱載荷,則需要輸入熱膨脹系數和熱傳導率;如果使用應力工具結果(Stress Tool result),那么就需要輸入應力極限數據,而且這個數據也是用于平均應力修正理論疲勞分析。
疲勞模塊也需要使用到在工程數據分支下的材料特性當中S-N曲線數據:數據類型在“疲勞特性”(“Fatigue Properties”)下會說明;S-N曲線數據是在材料特性分支條下的“交變應力與循環”(“Alternating Stress vs. Cycles”)選項中輸入的。
如果S-N曲線材料數據可用于不同的平均應力或應力比下的情況, 那么多重S-N曲線也可以輸入到程序中。
2.1.3 疲勞材料特性
添加和修改疲勞材料特性:

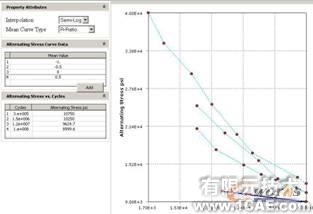

在材料特性的工作列表中,可以定義下列類型和輸入的S-N曲線,插入的圖表可以是線性的(“Linear”)、半對數的(“Semi-Log”即linear for stress, log for cycles)或雙對數曲線(“Log-Log”)。
記得曾提到的,S-N曲線取決于平均應力。如果S-N曲線在不同的平均應力下都可適用的,那么也可以輸入多重S-N曲線,每個S-N曲線可以在不同平均應力下直接輸入,每個S-N曲線也可以在不同應力比下輸入。
可以通過在“Mean Value”上點擊鼠標右鍵添加新的平均值來輸入多條S-N曲線。
2.1.4 疲勞特征曲線
材料特性信息可以保存XML文件或從XML文件提取,保存材料數據文件,在material條上按右鍵,然后用“Export …”保存成XML外部文件,疲勞材料特性將自動寫到XML文件中,就像其他材料數據一樣。
一些例舉的材料特性在如下安裝路徑下可以找到:C:\ProgramFiles\AnsysInc\v80\AISOL\CommonFiles\Language\en-us\EngineeringData\Materials,“Aluminum”和“Structural Steel”的XML文件,包含有范例疲勞數據可以作為參考,疲勞數據隨著材料和測試方法的不同而有所變化,所以很重要一點就是,用戶要選用能代表自己部件疲勞性能的數據
2.1.5 接觸區域
接觸區域可以包括在疲勞分析中,注意,對于在恒定振幅、成比例載荷情況下處理疲勞時,只能包含綁定(Bonded)和不分離(No-Separation)的線性接觸,盡管無摩擦、有摩擦和粗糙的非線性接觸也能夠包括在內,但可能不再滿足成比例載荷的要求。例如,改變載荷的方向或大小,如果發生分離,則可能導致主應力軸向發生改變;如果有非線性接觸發生,那么用戶必須小心使用,并且仔細判斷;對于非線性接觸,若是在恒定振幅的情況下,則可以采用非比例載荷的方法代替計算疲勞壽命。
2.1.6 載荷與支撐
能產生成比例載荷的任何載荷和支撐都可能使用,但有些類型的載荷和支撐不造成比例載荷:螺栓載荷對壓縮圓柱表面?zhèn)仁┘泳剂?相反,圓柱的相反一側的載荷將改變;預緊螺栓載荷首先施加預緊載荷,然后是外載荷,所以這種載荷是分為兩個載荷步作用的過程;壓縮支撐(Compression Only Support)僅阻止壓縮法線正方向的移動,但也不會限制反方向的移動,像這些類型的載荷最好不要用于恒定振幅和比例載荷的疲勞計算。
2.1.7 (設定)需要的結果
對于應力分析的任何類型結果,都可能需要用到:應力、應變和變形–接觸結果(如果版本支持);應力工具(Stress Tool)。
另外,進行疲勞計算時,需要插入疲勞工具條(Fatigue Tool):在Solution子菜單下,從相關的工具條上添加“Tools > Fatigue Tool”,Fatigue Tool的明細窗中將控制疲勞計算的求解選項;疲勞工具條(Fatigue Tool)將出現在相應的位置中,并且也可添加相應的疲勞云圖或結果曲線,這些是在分析中會被用到的疲勞結果,如壽命和破壞。
2.1.8 需要的結果
在疲勞計算被詳細地定義以后,疲勞結果可下在Fatigue Tool下指定;等值線結果(Contour)包括Lifes(壽命),Damage(損傷),Safety Factor(安全系數),BiaxialityIndication(雙軸指示),以及Equivalent Alternating Stress(等效交變應力);曲線圖結果(graph results))僅包含對于恒定振幅分析的疲勞敏感性(fatigue sensitivity);這些結果的詳細分析將只做簡短討論。
2.2 Fatigue Tool
2.2.1 載荷類型

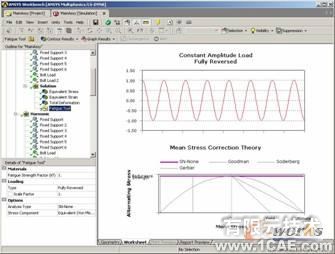

當Fatigue Tool在求解子菜單下插入以后,就可以在細節欄中輸入疲勞說明:載荷類型可以在“Zero-Based”、“Fully Reversed”和給定的“Ratio”之間定義;也可以輸入一個比例因子,來按比例縮放所有的應力結果。
2.2.2 平均應力影響
在前面曾提及,平均應力會影響S-N曲線的結果. 而“Analysis Type”說明了程序?qū)ζ骄鶓?yīng)力的處理方法:
“SN-None”:忽略平均應力的影響
“SN-Mean Stress Curves”:使用多重S-N曲線(如果定義的話)“SN-Goodman,”“SN-Soderberg,”和“SN-Gerber”:可以使用平均應力修正理論。
如果有可用的試驗數據,那么建議使用多重S-N曲線(SN-Mean Stress Curves);
但是,如果多重S-N曲線是不可用的,那么可以從三個平均應力修正理論中選擇,這里的方法在于將定義的單S-N曲線“轉化”到考慮平均應力的影響:
1.對于給定的疲勞循環次數,隨著平均應力的增加,應力幅將有所降低;
2.隨著應力幅趨近零,平均應力將趨近于極限(屈服)強度;
3.盡管平均壓縮應力通常能夠提供很多的好處,但保守地講,也存在著許多不利的因素(scaling=1=constant)。

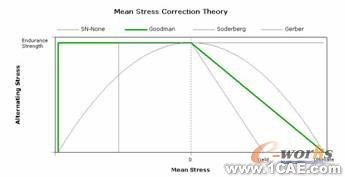

Goodman理論適用于低韌性材料,對壓縮平均應力沒能做修正,Soderberg理論比Goodman理論更保守,并且在有些情況下可用于脆性材料,Gerber理論能夠?qū)g性材料的拉伸平均應力提供很好的擬合,但它不能正確地預測出壓縮平均應力的有害影響,如下圖所示。
缺省的平均應力修正理論可以從“Tools > Control Panel:Fatigue>Analysis Type”中進行設置–如果存在多重S-N曲線,但用戶想要使用平均應力修正理論,那么將會用到在σm=0或R=-1的S-N曲線。盡管如此,這種做法并不推薦。
2.2.3 強度因子
除了平均應力的影響外,還有其它一些影響S-N曲線的因素,這些其它影響因素可以集中體現在疲勞強度(降低)因子Kf中,其值可以在Fatigue Tool的細節欄中輸入,這個值應小于1,以便說明實際部件和試件的差異,所計算的交變應力將被這個修正因子Kf分開,而平均應力卻保持不變。
2.2.4 應力分析
在第一章中,注意到疲勞試驗通常測定的是單軸應力狀態,必須把單軸應力狀態轉換到一個標量值,以決定某一應力幅下(S-N曲線)的疲勞循環次數。Fatigue Tool細節欄中的應力分量(“Stress Component”)允許用戶定義應力結果如何與疲勞曲線S-N進行比較。6個應力分量的任何一個或最大剪切應力、最大主應力、或等效應力也都可能被使用到。所定義的等效應力標示的是最大絕對主應力,以便說明壓縮平均應力。
2.3 求解疲勞分析
疲勞計算將在應力分析實施完以后自動地進行,與應力分析計算相比,恒定振幅情況的疲勞計算通常會快得多。如果一個應力分析已經完成,那么僅選擇Solution或Fatigue Tool 分支并點擊Solve,便可開始疲勞計算。在求解菜單中(solution branch)的工作表將沒有輸出顯示,疲勞計算在Workbench中進行,ANSYS的求解器不會執行分析中的疲勞部分,疲勞模塊沒有使用ANSYS /POST1的疲勞命令(FSxxxx, FTxxxx)。
2.4 查看疲勞結果
對于恒定振幅和比例載荷情況,有幾種類型的疲勞結果供選擇:
Life(壽命):等值線顯示由于疲勞作用直到失效的循環次數,如果交變應力比S-N曲線中定義的最低交變應力低,則使用該壽命(循環次數)(在本例中,S-N曲線失效的最大循環次數是1e6,于是那就是最大壽命。
Damage(損傷):設計壽命與可用壽命的比值,設計壽命在細節欄(Details view)中定義,設計壽命的缺省值可通過下面進行定義“Tools > Control Panel:Fatigue > Design Life。
Safety Factor(安全系數):安全系數等值線是關于一個在給定設計壽命下的失效,設計壽命值在細節欄(Details view)輸入,給定最大安全系數SF值是15。
BiaxialityIndication:應力雙軸等值線有助于確定局部的應力狀態,雙軸指示(Biaxialityindication)是較小與較大主應力的比值(對于主應力接近0的被忽略)。因此,單軸應力局部區域?yàn)锽值為0,純剪切的為-1,雙軸的為1。
等效交變應力(Equivalent Alternating Stress):等值線在模型上繪出了部件的等效交變應力,它是基于所選擇應力類型,在考慮了載荷類型和平均應力影響后,用于詢問(query)S-N曲線的應力。
疲勞敏感性( Fatigue Sensitivity ):一個疲勞敏感曲線圖顯示出部件的壽命、損傷或安全系數在臨界區域隨載荷的變化而變化,能夠輸入載荷變化的極限(包括負比率),曲線圖的缺省選項,“Tools menu > Options…Simulation:Fatigue>Sensitivity”。
任何疲勞選項的范圍可以是選定的部件和/或部件的表面,收斂性可用于等值線結果。收斂和警告對疲勞敏感性圖是無效的,因?yàn)檫@些圖提供關于載荷的敏感性(例如,沒有為了收斂目的而指定的標量選項)。
疲勞工具也可以與求解組合一起使用,在求解組合中,多重環境可能被組合。疲勞計算將基于不同環境的線性組合的結果。
2.5 總結
a 建立一個應力分析(線性,比例載荷) b 定義疲勞材料特性,包括S-N曲線
c 定義載荷類型和平均應力影響的處理 d 求解和后處理疲勞結果Solve and postprocessfatigue results
