第七章航空器電子產品熱設計
現代機(彈)載電子設備由于受條件限制,都要求重量輕、體積小。另外,為了提高電子產品的工作性能,其功率往往很大,也就是說電子元器件的發熱量非常大,一般電子元器件的正常工作溫度要求低于
|
圖7-1散熱冷板上的溫度分布圖7-2冷卻水的流線圖 |
機(彈)載電子產品的冷卻可采用循環水冷(二次冷卻)和風冷,而風冷又有自然風冷和強迫風冷。
圖7-1、7-2采用ANSYS CFX對某機載電子產品進行水冷分析,圖示為散熱冷板上的溫度分布和冷卻水的流線圖。
|
圖7-3 采用ANSYS CFX對某機載電子產品冷卻方案進行流場分析, 發現了原設計中的問題,并進行了改進設計 |
傳統的機(彈)載電子產品的熱設計以經驗設計為主,根據機(彈)載電子產品熱設計手冊,利用半經驗、半解析的估算公式確定冷卻方式、流量(壓差)及流道,然后制造相應的1:1模型進行測試驗證。這種熱設計的成功率主要取決于設計者的經驗,由于試驗驗證成本高、周期長,設計者只能選取少數幾種自己認為最可行的設計方案進行試驗,從而可能疏漏了更好的設計方案。另外,如果測試驗證后發現了設計中的問題,回過來重新更改設計,再測試驗證,這樣的設計周期就更長,這與激烈的市場競爭不相適應。
計算流體動力學(CFD)的飛速發展和計算機性能的提高為機(彈)載電子產品熱設計的數值仿真提供了保障。ANSYS CFX流體分析功能就是利用基于有限元的有限體積法求解三維湍流Navier-Stokes方程。ANSYS CFX是熱、流耦合計算軟件,在流體單元中求解質量、動量、能量方程,而同時在固體單元中耦合求解能量方程,由此可得出流場中的速度、壓力、溫度分布,固體中的溫度分布,同時可得出流、固表面的對流換熱系數(圖7-4)和熱流密度。
|
圖7-4 散熱齒表面的對流換熱系數分布圖7-5機箱內外表面對流換熱系數分布 |
圖7-5采用ANSYS CFX對某機載電子設備機箱進行強迫風冷分析,圖示結果為機箱內外表面的對流換熱系數分布。
機(彈)載電子產品的冷卻效率取決于流、固表面對流換熱系數的大小,因此熱設計仿真分析的最主要任務是準確求解對流換熱系數。對流換熱系數的大小與近壁面的流體溫度分布梯度成正比,而近壁面的流體溫度分布梯度與近壁面的流體速度分布有關,因此,要得到準確的對流換熱系數,必須精確求解流體速度分布,尤其是近壁面附面層內的速度分布。八十年代末九十年代初,由于受計算機速度的限制,直接求解三維復雜流場的湍流Navier-Stokes方程從而得到準確的流體速度分布幾乎是不可能,因此發展了一些半經驗、半解析的電子系統冷卻分析軟件,這些分析中的流體剖面速度分布是根據經驗給定的解析式,對于簡單流場,這樣的解析表達式能較好地符合,而對于真實復雜流場,誤差較大。ANSYS CFX通過直接求解三維湍流Navier-Stokes方程來得到準確的流體速度分布,從而能準確給出對流換熱系數。
|
圖7-6 速度分布云圖圖7-7沿流道某一截面流速分布曲線 |
另一個影響對流換熱系數大小的重要因素是層流流動還是湍流流動。流體層流流動時,沿平行于流道軸心線的流線流動,沒有跨越流線的分速度,沿流道壁面法線方向的熱量傳遞只能依靠流體分子的遷移運動即熱傳導;而湍流流動時,流體質點運動的流線是雜亂無章的,不僅在平行于流道壁面方向(軸向)有對流,而且相鄰流層之間的不斷擾動混合,形成渦漩流動,以致在壁面法線方向(橫向)也有對流;因此湍流時的熱量傳遞,除了依靠導熱方式外,主要依靠渦漩流動從一個流層到另一個流層的隨機運動過程傳遞熱量,使換熱大大增強。所以湍流換熱要比層流換熱強烈,對流換熱系數較大。由此可見,湍流模型的好壞將對計算精度產生很大影響。ANSYS CFX提供了從零方程模型、標準K-e模型到修正的K-e模型等多達八種的湍流模型,以適應各種不同的流動分析。
|
圖7-8 不同的流動采用不同的湍流模型 |
ANSYS CFX提供了多達六種的多片流計算技術可用來進行具有多種流體流動的二次冷卻分析,如循環冷卻水的自然冷卻分析。系統中固體材料可有多種,它們可具有不同的導熱系數、比熱等材料特性,固體材料間的接觸熱阻可用熱阻單元來模擬。
ANSYS CFX的瞬態分析功能可進行瞬態熱分析,求出每一時刻每一點的溫度分布以及各點的溫度時間歷程變化過程。
ANSYS CFX流體分析支持五種熱邊界條件:
n常溫
n常熱通量(熱流密度)
n施加與環境溫度相關的對流換熱系數
n施加與環境溫度相關的表面熱輻射
n絕熱(隱含邊界條件)
|
圖7-9 采用ANSYS CFX分析二種流體的圖7-10 采用ANSYS CFX的瞬態熱分析 換熱,二種流體間為固體計算溫度變化時間歷程 |
ANSYS CFX熱分析通過流-固共軛傳熱分析來得到溫度場,當非流體材料的物性參數與流體材料的物性參數相差幾個數量級時,成為病態的共軛傳熱問題。ANSYS CFX提供的在流體區域和固體區域采用不同的時間步長的分析方法可以克服病態共軛傳熱問題。

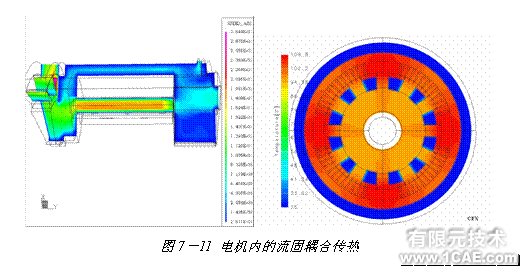

圖7-11為電機內冷卻過程的模擬。通風方式為軸向自通風,轉速為1175r/min,考慮了轉子和定子的鐵耗、交流線圈和勵磁線圈的銅耗,以及雜散損耗。由于ANSYS CFX采用了全隱式耦合多重網格算法,在此類問題上計算的收斂非?？?而且計算穩定。
