Ansys Beam單元詳解——BEAM44
BEAM44
3-D 彈性 變截面(Tapered)非對稱 梁
BEAM44 Element Description
BEAM44 是一種具有承受拉、壓、扭轉和彎曲能力的單軸梁。單元每個節點有6個自由度:x、y、z方向的平移和x、y、z軸向的轉動。這個單元允許具有不對稱的端面結構,并且允許端面節點偏離截面形心位置。如果你并不需要這些特性那么可以選用均質對稱的BEAM4單元。同時也可以選用同類型2D單元(BEAM54)。對于非線性材料,使用BEAM188和BEAM189來代替BEAM44。
對于剪切變形的作用是可選的。例外一個可選是可顯示在單元坐標系下,力作用單元上。同時包括應力強化和大變形的特性。可以查閱《ANSYS理論手冊》得到關于本單元更詳細的說明。
BEAM44可以使用SECTYPE, SECDATA, SECOFFSET, SECWRITE, and SECREAD命令來建立任何形狀的橫截面。但是只有當沒有定義實常數時,上面的定義截面的命令才有效。
BEAM44 輸入數據
單元的幾何模型、節點位置和坐標系如圖44.1所示。單元由參考坐標(x', y', z')和偏移量來定位。這個參考坐標由I、J和K節點或方向角來定義,如圖44.1所示。梁的主軸為單元坐標系(x, y, z)中沿X方向,并經過橫截面中心(C.G.)。
單元的X軸的方向是指從I節點(end 1)到J節點(end 2)。如果只給了兩個節點參數,默認(θ = 0°)那單元Y軸的方向自動確定為平行于系統坐標系下的X-Y平面。有關示例見上圖。當單元坐標的X軸平行于整體坐標系下的Z軸(包括0.01%的偏差在內),單元Y軸的方向是平行于總體坐標系下的Y軸。用戶可以通過給定θ角或定義第三個節點的方法來控制單元的方向。如果前面的兩個參數同時給定時,則以給定第三點的控制為準。第三點一經給出就意味著定義了一個由I,J,K三點定義的平面且該平面包含了單元坐標的X與Z軸。當本單元用于大變形分析時,那么給定的第三節點(K)或旋轉角(θ)僅用來確定單元的初始狀態。(有關方向節點及單元?jiǎng)澐值脑敿?xì)信息參見《實體單元分網》及《ansys建模與分網指南》。K節點的只能生成可以查看LMESH和LATT命令描述。
用實常數來描述梁的橫截面,需要定義面積、面積慣性矩、端點到形心的距離,形心的偏移,和剪切系數。IZ和IY兩個慣性矩是在單元主軸的側面。截面 1(IX1)的扭轉慣性矩如果沒有特別說明,那其值就默認為在截面1的極慣性矩(IZ1+IY1)。截面2 的轉動慣性矩(IX2,IY2和IZ2),如果空白,就默認為對應截面1的值。單元的扭轉剛度隨著IX的值而減小。
偏移量常數(DX, DY, DZ)由截面中心位置相對節點位置來定義。沿著單元坐標系正向的位置為正。所有截面2 處實常數(除了中心偏移實常數DX, DY, 和 DZ)如果為0,則都默認為其對應截面 1 處的值。截面1節點的上層厚度(the "bottom" thicknesses),TKZT1 和 TKYT1,分別默認為截面1節點的下層厚度(the "bottom" thicknesses),TKZB1 and TKYB1。截面 2節點的上層厚度(the "bottom" thicknesses),TKZT2 和 TKYT2,也分別默認為截面 2節點的下層厚度(the "bottom" thicknesses),TKZB2 and TKYB2。上層厚度為頂點到截面中心的距離,下層厚度為底點到截面中心的距離。
剪切變形系數(SHEARZ和SHEARY)只有在考慮剪切變形時才使用。某個方向上剪切系數為0,一般用在忽略該方向上的剪切變形。查看剪切變形細節。
如果沒有實常數定義,使用SECTYPE 和 SECDATA命令來分別定義橫截面(細節查看《ANSYS結構分析指南》中的梁分析和橫截面)。注意使用SECTYPE 和 SECDATA命令建立的截面可以在同一個模型中被BEAM44, BEAM188, 和 BEAM189中的任何組合使用。截面與單元用截面號(SECNUM)來關聯,截面號是獨立的單元屬性。
KEYOPT(2)允許縮減質量矩陣(reduced mass matrix)表達(刪除轉動方向的自由度)。這個選項有助于改善在分析細長桿在質量荷載(mass loading)下計算得到彎曲應力結果。
KEYOPT(7) 和 KEYOPT(8)允許在單元坐標系上節點上的單元節點約束釋放。在做自由運動時,節點約束則不能釋放,同時將會有pivot警告和錯誤信息。同時,應力剛度矩陣的平移自由度上不能進行節點約束釋放。作用在節點約束釋放方向上的荷載將被忽略。對于大變形,注意到單元的節點約束釋放是沿著單元的方向,但是在節點耦合處不釋放。在沒有節點約束釋放的模型中添加柔性(低彈性模量)梁?jiǎn)卧兄谔岣呓獾姆€(wěn)定性。
剪切面積(ARES_ _)和扭轉應力系數(TSF_) 在非零時,將起作用。剪切面積僅僅是為了計算剪切應力,一般小于實際橫截面的面積。扭慣性矩乘上扭轉應力系數可計算得到扭轉剪切應力。扭轉剪切系數一般可在結構手冊上查到。對于圓截面,TSF=直徑/(2*IX)。
對于有些梁的截面,剪切中心可以與形心不重合。非零的剪切中間偏移(DSC_ _)應該按圖44.1“梁幾何模型”所示的輸入。剪切中心偏移以形心沿單元坐標系正向?yàn)檎?。截?2節點的偏移值如果為0,則默認為截面1節點的數值。如圖44.2“梁的應力輸出”所示,如果從Y1到Z4的常數給定,梁每端可以輸出給定點4個點的附加應力。
彈性基礎剛度(EFS_)是基礎產生單位法向變形所需的壓力。當EFS_為0時,可以忽略這個性能。單元的初始應變(ISTRN)通過Δ/L給定,這里的Δ是單元長度L(由節點I和J的坐標所決定)與零應變時的長度之差。參數ADDMAS要輸入的值是每單位長度的附加質量。
“節點與單元荷載”一節對“單元荷載”有專門介紹。可以在本單元的表面施加面荷載,如上圖中帶圈數字所示,其中箭頭指向?yàn)槊婧奢d作用正向。橫向均布?jí)毫Φ膯挝粸榱γ繂挝婚L(zhǎng)度,端點作用的壓力應以集中力的形式輸入。KEYOPT(10)用來控制線性變化的橫向壓力相對單元節點的偏移量?？稍趩卧獛缀螆D形的八個角上設定溫度值,其被當作體荷載處理。第一個角上的溫度T1的默認值為T(mén)UNIF,如其它角的溫度未給定時其默認值等于第一個角的溫度,如給定了T1和T2則T3的默認值為T(mén)2,T4的默認值為T(mén)1;T5到T8的值默認與T1到T4的值相對應。對于其他輸入方法,沒有定義溫度,則都默認TUNIF。
KEYOPT(9)用來控制兩節點中間部分相關值的輸出情況,值是按平衡條件得出的。但在下列情況下這些值不能得到:
l 考慮應力硬化時[SSTIF,ON];
l 一個以上的部件作用有角速度時[OMEGA];
l 通過命令CGOMGA, DOMEGA, or DCG/MG作用了角速度或加速度時。
概要的單元輸入在“BEAM44 輸入概要”中有介紹。單元輸入的一般描述在“單元輸入”中有介紹。
BEAM44 輸入概要
節點 I, J, K (K 方向節點可選)
自由度 UX, UY, UZ, ROTX, ROTY, ROTZ
實常數
|
AREA1, IZ1, IY1, TKZB1, TKYB1, IX1, |
|
AREA2, IZ2, IY2, TKZB2, TKYB2, IX2, |
|
DX1, DY1, DZ1, DX2, DY2, DZ2, |
|
SHEARZ, SHEARY, TKZT1, TKYT1, TKZT2, TKYT2, |
|
ARESZ1, ARESY1, ARESZ2, ARESY2, TSF1, TSF2, |
|
DSCZ1, DSCY1, DSCZ2, DSCY2, EFSZ, EFSY, |
|
Y1, Z1, Y2, Z2, Y3, Z3, |
|
Y4, Z4, Y1, Z1, Y2, Z2, |
|
Y3, Z3, Y4, Z4, THETA, ISTRN, |
|
ADDMAS |
|
查閱 Table 44.1: "BEAM44 Real Constants" 獲得實常數的描述 |
材料屬性 EX, ALPX (or CTEX or THSX), DENS, GXY, DAMP
面荷載
壓力 --
|
face 1 (I-J) (-Z normal direction) |
|
face 2 (I-J) (-Y normal direction) |
|
face 3 (I-J) (+X tangential direction) |
|
face 4 (I) (+X axial direction) |
|
face 5 (J) (-X axial direction) |
|
(負值表示反方向面荷載) |
體力
溫度 --
T1, T2, T3, T4, T5, T6, T7, T8
特性
|
應力強化 |
|
大變形 |
|
單元生死 |
KEYOPT(2) 集總質量矩陣:
0 -- 協調
1 -- 縮減
KEYOPT(6) 輸出力和力矩:
0 -- 沒有力的輸出
1 -- 輸出在單元坐標系下的力和力矩
KEYOPT(7) I節點約束釋放:
1 -- 單元Z軸約束釋放
10 -- 單元Y軸約束釋放
100 -- 單元X軸約束釋放
1000 -- 單元Z方向約束釋放
10000 -- 單元Y方向約束釋放
100000 -- 單元X方向約束釋放
為了組合這些約束釋放, 可以輸入這些數字的和(例如輸入11表示Z軸和Y軸轉動).
KEYOPT(8) 與 KEYOPT(7)相同 只表示在J節點:
KEYOPT(9) 控制單元節點間計算點的輸出情況
N -- 輸出計算點數(N=0,1,3,5,7,9)
KEYOPT(10) 用于控制用SFBEAM指令輸入荷載偏移量的輸入方法:
0 -- 以長度為單位,直接輸入壓力相對于I,J節點的偏移量
1 -- 以偏移量與單元長度的比值為單位(0~1),用相對值形式輸入偏移
注意:
SHEARZ 與 IZ相關. 如果 SHEARZ = 0.0, 表示在Y方向上沒有剪切變形.
SHEARY與 IY相關. 如果 SHEARY = 0.0, 表示在Z方向上沒有剪切變形
表 44.1 BEAM44 實常數
|
序號 |
名稱 |
描述 |
|
1 |
AREA1 |
截面1的面積 |
|
2, 3 |
IZ1, IY1 |
截面1慣性矩 |
|
4, 5 |
TKZB1, TKYB1 |
截面1的Z方向和Y方向的下層厚度 |
|
6 |
IX1 |
截面1扭轉慣性矩 |
|
7 |
AREA2 |
截面2的面積 |
|
8, 9 |
IZ2, IY2 |
截面2慣性矩 |
|
10, 11 |
TKZB2, TKYB2 |
截面2的Z方向和Y方向的下層厚度 |
|
12 |
IX2 |
截面1扭轉慣性矩 |
|
13, 14, 15 |
DX1, DY1, DZ1 |
截面1的X, Y, and Z方向的形心偏移量 |
|
16, 17, 18 |
DX2, DY2, DZ2 |
截面2的X, Y, and Z方向的形心偏移量 |
|
19, 20 |
SHEARZ, SHEARY |
Z方向和Y方向上的剪切變形系數 |
|
21,22 |
TKZT1, TKYT1 |
截面1的Z方向和Y方向的上層厚度 |
|
23, 24 |
TKZT2, TKYT2 |
截面2的Z方向和Y方向的上層厚度 |
|
25, 26 |
ARESZ1, ARESY1 |
截面1上Z方向和Y方向的剪切面積 |
|
27, 28 |
ARESZ2, ARESY2 |
截面2上Z方向和Y方向的剪切面積 |
|
29. 30 |
TSF1, TSF2 |
每個截面的扭轉應力系數 |
|
31, 32 |
DSCZ1, DSCY1 |
截面1的剪切中心偏移量 |
|
33, 34 |
DSCZ2, DSCY2 |
截面2的剪切中心偏移量 |
|
35, 36 |
EFSZ, EFSY |
基礎剛度 |
|
37, 38 |
Y1, Z1 |
截面1附加應力輸出坐標值系列1 |
|
39, 40 |
Y2, Z2 |
截面1附加應力輸出坐標值系列2 |
|
41, 42 |
Y3, Z3 |
截面1附加應力輸出坐標值系列3 |
|
43, 44 |
Y4, Z4 |
截面1附加應力輸出坐標值系列4 |
|
45, 46 |
Y1, Z1 |
截面2附加應力輸出坐標值系列1 |
|
47, 48 |
Y2, Z2 |
截面2附加應力輸出坐標值系列2 |
|
49, 50 |
Y3, Z3 |
截面2附加應力輸出坐標值系列3 |
|
51, 52 |
Y4, Z4 (at end J) |
截面2附加應力輸出坐標值系列4 |
|
53 |
THETA |
X軸角度 |
|
54 |
ISTRN |
初始應變 |
|
55 |
ADDMAS |
附加質量/單位長度 |
BEAM44 輸出數據
單元的求解結果總體為以下兩部分:
l 全部節點解包括節點位移解;
l單元解,細則見“BEAM4單元輸出數據一覽表”

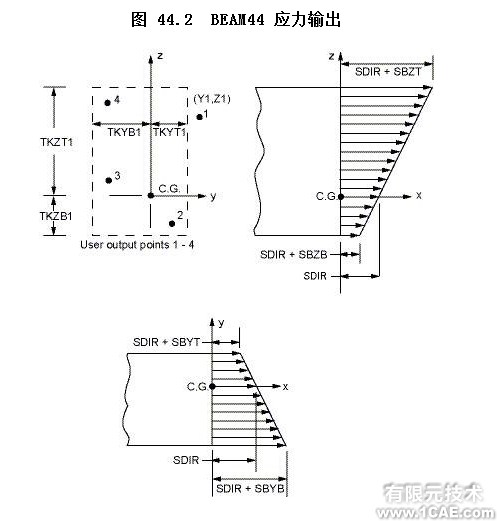

圖44.2“BEAM44應力輸出”已經圖示了幾種情況。在每個截面計算結果包括軸向應力和4個彎曲應力。這是5個應力值組合起來以矩形截面形式得到最大和最小應力。如果從Y1到Z4的實數給定,在任何點的組合應力也可以計算得到,如果圖44.2“BEAM44應力輸出”所示。對于KEYOPT(6) = 1的單元,12個彎距和軸力(每邊6個)也可以輸出(在單元坐標系上)。單元的X軸通過截面的重心。如果實常數25~30(ARES_ _, TSF_)給定,平均剪切應力和扭轉應力也可以輸出。如果他們都為0,剪切應力和扭轉應力的輸入將無效。如果設置了KEYOPT(9),還可以輸出2個端點之間的點的值。有關求解輸出的總體性介紹請見“Solution Output”,而有關結果內容察看的一些方法見“ANSYS Basic Analysis Guide”
注意:
如果輸入/ESHAPE,1 ,3D顯示的BEAM44單元只僅限在ANSYS前處理器中,后處理器將無法顯示3D效果。
單位輸出定義表使用下面符號:
在name 列的冒號表示該項目可以通過構成名字的方法來獲得[ETABLE, ESOL]。第0 列表示該項有效的說明在文件Jobname.OUT 中。R 列表示該項的結果顯示在results 文件中。無論在0 還是R 列中,Y 表示該項一直是可用的。數值表示描述哪里該項是選擇性提供的腳注,-表示該項不提供
表 44.2 BEAM44 單元輸出定義
|
名稱 |
定義 |
O |
R |
|
EL |
單元號 |
Y |
Y |
|
NODES |
節點 - I, J |
Y |
Y |
|
MAT |
材料號 |
Y |
Y |
|
VOLU: |
體積 |
- |
Y |
|
XC, YC, ZC |
輸出結果坐標 |
Y |
5 |
|
TEMP |
溫度 T1, T2, T3, T4, T5, T6, T7, T8 |
Y |
Y |
|
PRES |
壓力P1 at nodes I, J; 偏移量1 at I, J; 壓力P2 at I, J; 偏移量2 at I, J; 壓力P3 at I, J; 偏移量3 at I, J; 壓力P4 at I; 壓力P5 at J |
Y |
Y |
|
SDIR |
軸向正應力 |
1 |
1 |
|
SBYT |
梁內單元+Y面上的彎曲應力 |
1 |
1 |
|
SBYB |
梁內單元-Y面上的彎曲應力 |
1 |
1 |
|
SBZT |
梁內單元+Z面上的彎曲應力 |
1 |
1 |
|
SBZB |
梁內單元-Z面上的彎曲應力 |
1 |
1 |
|
SMAX |
最大應力(正應力+彎曲應力) |
1 |
1 |
|
SMIN |
最小應力(正應力-彎曲應力) |
1 |
1 |
|
EPELDIR |
端部軸向彈性應變 |
1 |
1 |
|
EPELBYT |
梁內單元+Y面上的彎曲彈性應變 |
1 |
1 |
|
EPELBYB |
梁內單元-Y面上的彎曲彈性應變 |
1 |
1 |
|
EPELBZT |
梁內單元+Z面上的彎曲彈性應變 |
1 |
1 |
|
EPELBZB |
梁內單元-Z面上的彎曲彈性應變 |
1 |
1 |
|
EPTHDIR |
端點軸向熱應變 |
1 |
1 |
|
EPTHBYT |
梁內單元+Y面上的彎曲熱應變 |
1 |
1 |
|
EPTHBYB |
梁內單元-Y面上的彎曲熱應變 |
1 |
1 |
|
EPTHBZT |
梁內單元+Z面上的彎曲熱應變 |
1 |
1 |
|
EPTHBZB |
梁內單元-Z面上的彎曲熱應變 |
1 |
1 |
|
EPINAXL |
單元初始軸向應變 |
1 |
1 |
|
S(XY, XZ, YZ) |
平均剪切Y方向,平均剪切Z方向,扭轉應力 |
2 |
2 |
|
S(AXL1, AXL2, AXL3, AXL4) |
定義點的組合應力 |
3 |
3 |
|
MFOR(X, Y, Z) |
元坐標系中X,Y,Z方向的力 |
4 |
Y |
|
MMOM(X, Y, Z) |
單元坐標系中X,Y,Z方向的彎矩 |
4 |
Y |
- 這些項目在I截面重復, 中間計算點(查看 KEYOPT(9)), 和J截面
- 只在實常數25-30給定時輸出
- 只在實常數37-52給定時輸出
- 如果KEYOPT(6) = 1
- 在中心點使用 *GET 命令.
