延續了ANSYS一貫強大的耦合場技術,ANSYS 10.0新版本功能融合了靈活性和實踐性,在易用性、協同工作及耦合技術(如流固耦合)等方面有很大提高。
ANSYS 10.0秉承Workbench主旋律,提供給用戶可供選擇的全自動或個人控制的強大分析軟件。ANSYS Workbench提供此獨一無二的環境,將應力分析、電磁分析、計算流體動力學分析或多場耦合分析的模型可以直接建立。通過CAD系統的連通性,可以把模型擴展到上下游部件,最終完成整個模型的分析。下圖展示了通過Workbench流程,空氣動力學分析工程師可以進行CFD設計,同時確認結構特征。這將大幅度縮短設計流程。

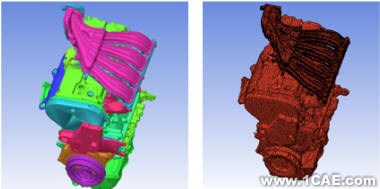

新版本在核心的網格處理技術上有十足的增強,實現在ANSYS Workbench各個應用程序間共享網格。另外,雙向參數互動的CAD接口的穩健性也得到了提高。ANSYS ICEM CFD 10.0通過混合網格剖分新功能和CAD模型細節處理功能,提供了完整的一系列網格劃分工具以模擬真實世界。
結合ANSYS CFX和渦輪專用的前后處理CFD功能,ANSYS 10.0版本提供了渦輪機械設計和分析完整的解決方案。10.0加入了旋轉機械和葉片設計工具,豐富了Workbench環境下的行業化功能。即ANSYS BladeModeler,針對旋轉機械葉片構件的高效的三維設計工具;以及ANSYS TurboGrid,高質量的葉片設計六面體網格劃分工具。
在機械應用領域,ANSYS 10.0增加了旋轉機械的陀螺效應,從而提高了ANSYS對渦輪機械和其他旋轉結構的轉子動力學分析的能力。在轉子結構的動力分析中,ANSYS現在可以通過CORIOLIS命令以及在靜止或旋轉參考系中考慮慣性效應。在具有不同角速度的多載荷步模態分析中,可以生成坎貝爾(COMPBELL)圖顯示自然頻率的變化。
在高頻電磁領域,10.0版本提供了一個新的模式端口。此端口大大簡化了集成電路(IC)、射頻識別(RFID)和射頻微機電系統(MEMS)等多種設備分析傳輸線端口的建模。標準算例顯示,利用此端口建模,可以顯著縮小模型尺寸,在保證精確的頻域計算結果前提下,節約30-50%的求解時間和內存需求。
在流體動力學領域, ANSYS CFX10.0的一個顯著進步是全球首次發布具有預測層流向湍流轉捩的商業CFD軟件,這就是新增的Menter-Langtry γ-θ模型。
ANSYS CFX10.0新增的瞬態拉格朗日顆粒軌道計算功能使得壓縮燃燒、顆粒沉淀、噴霧沉積的模擬計算成為可能。
新增的顆粒二次破碎模型能夠捕捉液滴在外力作用下發生的破碎情況,有多個現成的模型可供使用,同時支持用戶自定義選項。
ANSYS CFX10.0擴展了多項歐拉多相流模型的功能。用于氣泡流動計算的各項同性的MUSIG模型正式發布,可以計算氣泡的聚并和破裂。
新增的動能理論模型改善了流化床計算。該模型用于計算在離散顆粒相之間的碰撞產生的受力情況。
多相流的數值計算也大為增強。對于密閉系統的多相流,數值計算強化了每一相的守恒。自由界面和界面張力計算的魯棒性也有所改善。
在耦合場領域,10.0版本為復雜的流固耦合(FSI)問題提供了更完善的解決方案。整合了世界一流的應力分析和流體分析技術,形成了一套完整的FSI解決方案。通過適合于特定場要求的網格劃分,一個單一的幾何體可以應用于兩種場。它通過將ANSYS Mechanical與ANSYS CFX進行無縫集成來完成真實的流固耦合分析。用戶使用多場耦合求解器MFX可進行模型運動或變形狀態中的瞬態或穩態流固耦合分析,例如航空器飛行狀態中的結構變形和土木工程結構中由于空氣的流動而產生的機械振動。

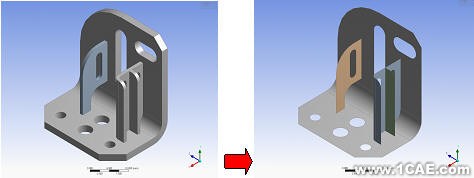

ANSYS DesignModeler 10.0提供了中面抽取功能,允許用戶對等厚度的實體模型抽取中面,實體的厚度自動傳遞到創建的中面。要抽取的面可以手動選擇,也可以設定一個厚度范圍然后自動尋找符合條件的面。

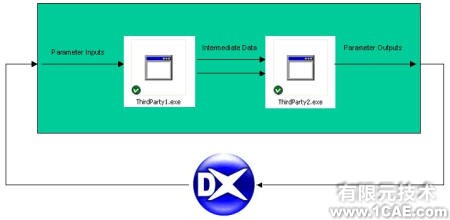

ANSYS DesignXplorer 10.0 提供了一個第三方軟件插件,允許用戶利用任何第三方軟件按照預設流程進行優化和6Sigma設計,該插件使得參數在各個第三方軟件(或In-house軟件)之間傳遞。這意味著DesignXplorer具備了初步流程管理能力。
為了滿足日益增加的對大型復雜問題及時有效的分析需求,ANSYS 10.0的并行求解器如今增加了對CPU和通信技術的選擇余地。除了支持Ethernet和Gigabit Ethernet,ANSYS 10.0還支持Myrinet和InfiniBand。相對于以前的架構,ANSYS 10.0能以最少的成本滿足高性能的機群計算。
本著以低成本硬件設備提供高性能解決方案的目標,ANSYS現可支持Windows XP 64位機的AMD和EMT64芯片集。此項改革解決了許多用戶在Windows操作系統下運行大型模型所面臨的2GB內存限制。另外,它也使得ANSYS用戶不再需要寫硬盤就能完成整個求解,從而節約求解時間。對于用戶,這將幫助他們更加經濟有效地解決大型模型問題。ANSYS 10.0并行求解器可以解決高于一億自由度的大型電磁問題,在CAE行業獨樹一幟。
