本例題展示了在“ABAQUS基礎”中所描述過的顯式動態分析的一些基本思想。它也描述了穩定極限,以及在求解時網格細劃和材料的影響。

棒的尺寸如圖9-1所示。

Abaqus有限元分析實例解析——在棒中的應力波傳播(一)ansys圖片圖片1

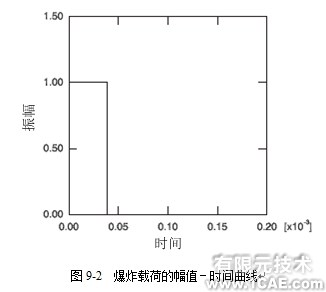

為了使問題成為一個一維的應變問題,所有四個側面均由滾軸支撐;這樣,三維模型模擬了一個一維問題。材料為鋼材,其性質如圖9-1所示。棒的自由端承受一個量級為1.0×10⁵Pa的爆炸載荷,如圖9-2所示,爆炸載荷的持續時間為3.88×10^-5s。

Abaqus有限元分析實例解析——在棒中的應力波傳播(一)ansys圖片圖片2

9.4.1 前處理——用ABAQUS/CAE創建模型

在這一節中,我們將討論如何應用ABAQUS/CAE創建這個模擬所用的模型。在本手冊的在線文檔第A.7節“Stress wave propagation in a bar”提供了輸入文件。當通過ABAQUS/CAE運行這個輸入文件時,將創建關于該問題的完整的分析模型。根據下面給出的指導如果你遇到困難,或者如果你希望檢查你的工作,則可以運行這個輸入文件。在附錄A“Example Files”中,給出了如何提取和運行輸入文件的指導。

如果你沒有進入ABAQUS/CAE或者其它的前處理器,可以人工創建關于這個問題的輸入文件,關于這方面的討論,見Getting Started with ABAQUS/Standard:Keywords Version,第3.4節“Example:stress wave propagation in a bar”。

定義模型幾何

在這個例子中,應用可拉伸實體的基本特征,將創建一個三維的可變形物體。首先畫一個棒的二維輪廓圖然后將它拉伸成型。

創建部件:

1.在Create Part對話框中,創建一個部件并命名為Bar,接受三維的變形體和可拉伸實體的基本特征的默認設置,對于模型采用近似的尺寸為0.50。

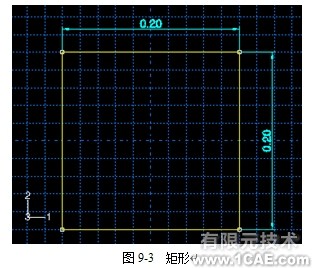

2.應用在圖9-3中給出的尺寸畫棒的橫截面。

Abaqus有限元分析實例解析——在棒中的應力波傳播(一)ansys培訓的效果圖片3

可以采用如下的步驟:

a.應用位于畫圖工具箱右上角的Create Lines: Connected工具創建一個0.20 m高×0.20 m寬的矩形。

b.當完成繪制輪廓圖后,在提示區點擊Done。

顯示Edit Base Extrusion(編輯基礎拉伸)對話框。為了完成部件定義,你必須指定橫截面拉伸的距離。

c.在對話框中,輸入拉伸深度1.0 m。

3.將模型保存到名為Bar.cae的模型數據庫文件中。

定義材料和截面性質

創建一個單一線彈性材料,命名為Steel,采用密度7800 kg/m³,楊氏模量為207E9 Pa和泊松比0.3。

創建一個均勻的實體截面定義,命名為BarSection,接受Steel作為材料,接受Plane stress/strain thickness為1。

將截面定義BarSection賦予整個部件。

創建裝配件

進入Assembly模塊,并創建一個部件Bar的實體。模型按照默認方向放置,整體的3軸位于棒的長度方向。

創建幾何集合和面

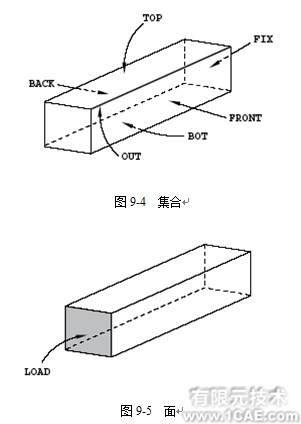

創建幾何集合TOP、BOT、FRONT、BACK、FIX和OUT,如圖9-4所示(集合OUT包含楞邊,在圖9-4中如黑粗線所示)。創建面命名LOAD,如圖9-5所示。這些區域?qū)⒂糜谑┘虞d荷和邊界條件,以及定義需要的輸出變量。

Abaqus有限元分析實例解析——在棒中的應力波傳播(一)ansys培訓的效果圖片4

定義分析步

創建一個單一的動態、顯式分析步,命名為BlastLoad。鍵入Apply pressure load pulse作為分析步的描述,并設置Time period為2.0E-4 s。在Edit Step對話框中,點擊Other頁。為了保持應力波盡可能的尖銳,將Quadrastic bulk viscosity parameter(二次體積粘性參數,將在第9.5.1節“體積粘性”中討論)設置為0。

設置輸出要求

編輯默認的場變量輸出要求,這樣在分析步BlastLoad中,將預先選擇的場變量數據以四個相等的空間間隔寫入輸出數據庫。

刪除已存在的默認的歷史變量輸出請求,而創建一個新的歷史變量輸出請求的集合。在Create History Output(創建歷史變量輸出)對話框中,接受默認的名稱H-Output-1和選擇的分析步BlastLoad,點擊Continue。點擊在Domain(范圍)選項框旁邊的箭頭,選擇Set name(集合名稱),然后選擇OUT。在Output Varables(輸出變量)列表中,點擊在Stresses左邊的三角形,點擊在S, Stress components and invariants(應力分量與不變量)左邊的三角形,并選中S33變量,它是在棒的軸向的應力分量,指定在每1.0E-6 s保存一次輸出。

定義邊界條件

創建一個邊界條件,命名為Fix right end,并在所有三個方向上約束棒的右端面(幾何集合FIX)(見圖9-1)。創建其他的邊界條件,在這些面的法線方向約束頂面、底面、前面和后面(集合FRONT和BACK為1方向,集合TOP和BOT為2方向)。

定義載荷歷史

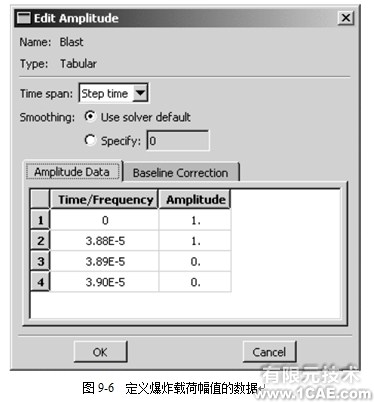

爆炸載荷將以它的最大值瞬時地施加并保持為常數,持續時間為3.88×10^-5s。然后載荷突然全部去除并保持為零值。創建一個幅值定義,命名為Blast,采用在圖9-6中所示的數據。在本問題中在任意給定時刻的壓力載荷值是指壓力載荷的給定量級乘以由幅值曲線插值的值。

創建壓力載荷,命名為Blast load,并選擇BlastLoad作為載荷施加的分析步。將載荷施加在LOAD面上。選擇Uniform(均勻)分布,指定值為1.0E5 Pa作為載荷量級,并選擇幅值為Blast。

Abaqus有限元分析實例解析——在棒中的應力波傳播(一)ansys培訓的效果圖片5

創建網格

利用材料性質(忽略了泊松比),我們可以應用前面介紹的公式計算材料的波速

Abaqus有限元分析實例解析——在棒中的應力波傳播(一)ansys培訓的效果圖片6

我們感興趣的是隨著時間應力沿著棒長度方向的傳播;所以,需要一個足夠精細的網格來精確捕捉應力波?？雌饋?lái)使爆炸載荷發生在10個單元的跨度內是適合的。因?yàn)楸ㄊ浅掷m(xù)了3.88×10^-5 s,這意味著我們希望爆炸持續時間乘以波速等于10個單元的長度:

Abaqus有限元分析實例解析——在棒中的應力波傳播(一)ansys培訓的效果圖片7

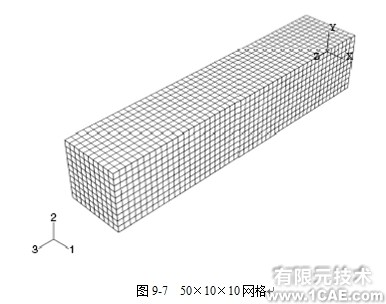

波以這個速度在1.94×10^-4s時通過棒的固定端。10個單元的長度為0.2 m。因?yàn)榘舻拈L(zhǎng)度為1.0 m,這意味著我們要在長度方向上劃分50個單元。為了保持網格均勻,在每個橫向上也劃分了10個單元,使得網格為50×10×10,這個網格如圖9-7所示。

Abaqus有限元分析實例解析——在棒中的應力波傳播(一)ansys培訓的效果圖片8

我們使用整體單元尺寸0.02為播撒種子的目標。選擇C3D8R作為單元類型,并剖分網格。

創建、運行和監控作業

創建一個作業,命名為Bar,并鍵入Stress wave propagation in a bar (SI units)作為作業的描述。提交作業,并監控分析結果。如果遇到了任何錯誤,必須修改模型和重新運行模擬。必須調查任何警告信息的來源和采取適當?shù)拇胧?回顧到某些警告信息可以安全地忽略,而其他的警告信息需要采取糾正的措施。

狀態文件(.sta)

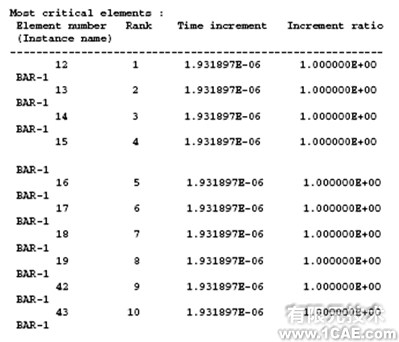

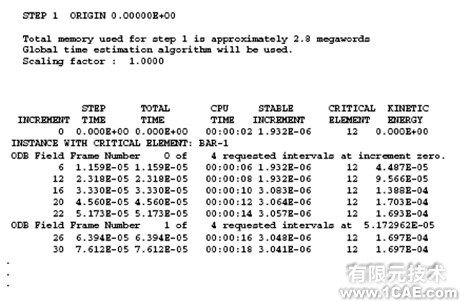

你也可以觀察狀態文件Bar.sta來監控作業的進程,其中的信息包括關于慣性矩,接著是關注穩定極限的信息。按照順序列出了10個具有最低穩定時間極
限的單元。

Abaqus有限元分析實例解析——在棒中的應力波傳播(一)ansys分析案例圖片9
