Abaqus有限元分析實例——非線性斜板(二)
8.4.2 作業診斷
ABAQUS/CAE不僅可以讓你監控分析作業的過程,而且還提供了一個可視化的診斷工具幫助你了解這個分析模型的收斂行為,以及在必要時對模型進行調試。ABAQUS/Standard在輸出數據庫中存儲了分析作業的每一個分析步、增量步、嘗試計算和迭代的信息。當你運行每一個作業時,將自動地存儲診斷的信息。如果分析運算時間超出了預先估計的時間,或者過早地被中斷,你可以觀察由ABAQUS/CAE提供的作業診斷信息,以幫助查找問題的原因和修改模型的方法。
進入Visulization模塊,并打開輸出數據庫NlSkewPlate.odb以檢查收斂歷史。從主菜單欄中,選擇Tools-->Job Diagnostics打開Job Diagnostics(作業診斷)對話框。在Job History(作業歷史)列表中,點擊“+”號以擴展列表,它包括了在分析作業中的分析步、增量步、嘗試計算和迭代列表。例如,在Increment-1下,選擇Attempt-1,如圖8-13所示。
在對話框右側的Attempt Summary(嘗試計算信息摘要)中包含了基本信息,如增量步大小和迭代嘗試次數等。選擇本次嘗試計算的Iteraction-1查看關于第一次迭代的詳細信息。在Summary(摘要)頁中的信息表明在本次迭代并沒有達到收斂,所以點擊Residuals(殘差)頁以便查明原因。

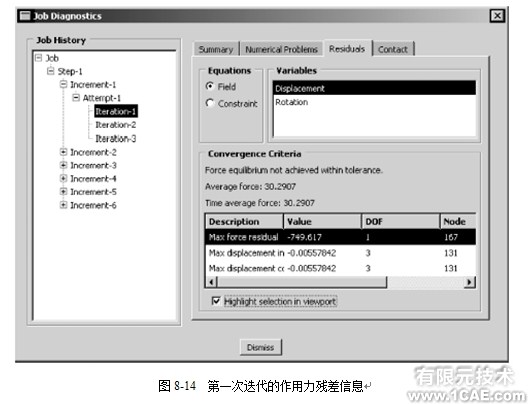

如圖8-14所示,Residuals頁顯示了在模型中的平均力和時間平均力的值。它也顯示了最大作用力殘差、最大位移增量和最大位移修正值,以及發生這些值的節點和自由度。在對話框的底部,通過選擇Highlight selection in viewpoint(在視圖窗高亮度顯示),可以在視圖窗的模型中高亮度顯示發生這些節點和自由度的任何位置。診斷標準的選擇是實時跟蹤的,所以你可以在對話框左邊的迭代列表中快速瀏覽,以查看在迭代過程中視圖窗模型相對于判斷準則位置的變化。如果你正在試圖調試大型、復雜的模型,這可能是非常有用的。類似的顯示可用于查看轉動自由度(在Variables(變量)列表中,選擇Rotation(轉動))。
在這個例題中,在分析步定義中指定了初始時間增量為0.1s。關于增量步的平均力為30.29 N;由于這是第一個增量步,它與時間平均力的值相同。在這個模型中,最大殘余力是-749.6 N,它明顯地大于0.005×。出現在節點編號167的自由度1上。由于包含了殼單元,ABAQUS/Standard還必須檢查在模型中力矩的平衡。力矩/轉動場也未能滿足平衡檢查。
盡管不滿足平衡檢查就足以使ABAQUS/Standard嘗試新一輪的迭代,但是你也應該檢查位移修正值。在第一個分析步的第一個增量步的第一次迭代中,位移的最大增量和最大位移修正值均為-5.587×10-3 m;并且轉動的最大增量和轉動修正值都是-1.598×10-2 弧度。由于在第一個分析步的第一個增量步的第一次迭代中,增量值與修正值總是相等的,所以關于節點變量的最大修正值是小于1%最大增量值的檢驗將總是失敗的。然而,如果ABAQUS/Standard判定結果是線性的(基于殘差量值的判斷, < 10−8),就會忽略該準則。

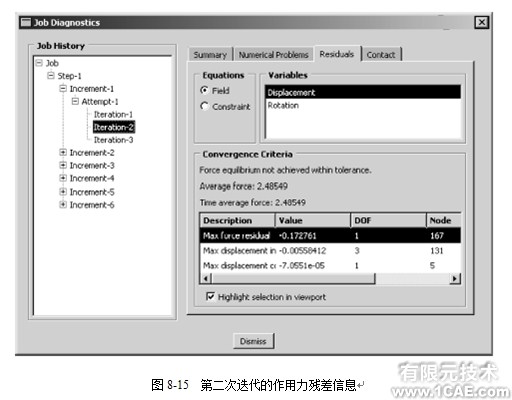

由于ABAQUS/Standard在首次迭代中未找到平衡解答,因此它嘗試了第二次迭代。第二次迭代的殘差信息如圖8-15所示。
在第二次迭代中,在節點167的自由度1上已降至-0.173N。然而,由于0.005× 仍比 小,其中=2.49N,在此次迭代中平衡尚未得到滿足。最大位移修正準則也未能滿足,因為發生在節點5的自由度1上的位移修正值=-7.055×10-5大于1%的最大位移增量=-5.584×10-3。
在第二次迭代中,力矩殘差值檢查和最大轉動修正值檢查都是滿足的;然而,ABAQUS/Standard必須進行另一次迭代,因為解答未能通過作用力殘差值檢查(或最大位移修正值準則)。圖8-16顯示了在第一個增量步中需要得到平衡解所做的又一次迭代的殘差信息。

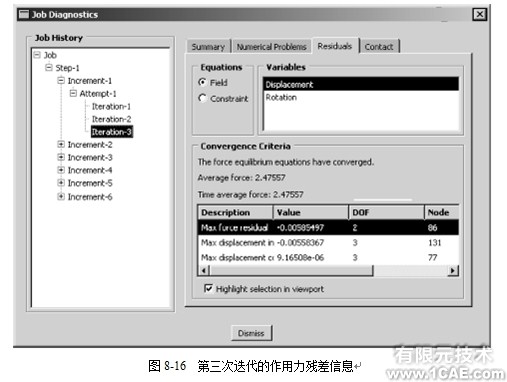

在第三次迭代后,=2.476 N和在節點86的自由度2上=-5.855×10-3 N。這些值滿足<0.005×,因此作用力殘差值檢查得到了滿足。將與最大位移增量進行比較,表明位移修正值是小于所要求的準則。因此,作用力和位移的解答達到收斂。對于力矩殘差值和轉動修正值的檢查是繼續滿足的,自從第二次迭代它們就已經滿足了。由于得到了一個對于所有變量(在本例中為位移和轉動)都滿足平衡的解答,第一個載荷增量步就完成了。嘗試運算的摘要(圖8-13)列出了此增量步所需要的迭代次數和增量步的大小。

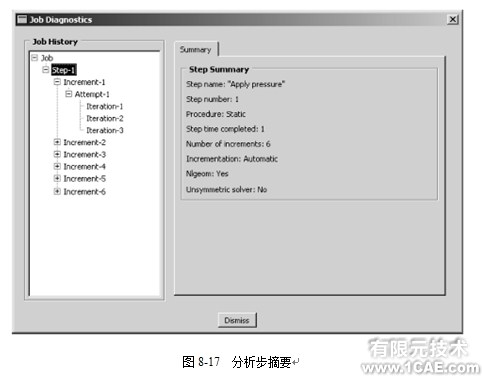

ABAQUS/Standard繼續這種施加載荷增量然后迭代求解的過程,直到完成整個分析(或者達到你所指定的最大增量步數目),在此分析中,還需要五個增量步。分析步摘要如圖8-17所示。
除了上面討論的殘差信息外,如果存在與數值奇異、矩陣零主元和負特征值相關的任何警告信息,都將顯示在Job Diagnostics對話框中(在Numerical Problems(數值問題)選項頁)?？偸且獧z查這些警告出現的原因。在信息文件(.msg)中,也可以找到在分析過程中產生的所有警告和錯誤的信息;這個文件可能包含在Job Diagnostics對話框中沒有顯示的附加警告信息(例如,那些與材料計算有關的信息)。如在第10章“材料”中指出,當調試問題時,由信息文件(.msg)提供的這些附加信息,將使得應用可視化診斷工具獲得的殘差信息更加清晰和集中。
