Abaqus有限元非線性分析——非線性問題的求解

關于結構的非線性載荷-位移曲線,如圖8-7所示,分析的目標是確定其響應。考慮作用在物體上的外部力P和內部(節點)力I,(分別見圖8-8 (a)和圖8-8 (b))。由包含一個節點的各個單元中的應力引起了作用于該節點上的內部力。

Abaqus有限元非線性分析——非線性問題的求解ansys仿真分析圖片1

為了使物體處于靜態平衡,作用在每個節點上的靜力必須為零。因此,靜態平衡的基本狀態是內部力I和外部力P必須互相平衡:

ABAQUS/Standard應用Newton-Raphson算法獲得非線性問題的解答。在非線性分析中,不能像在線性問題中做的那樣,通過求解單一系統的方程計算求解。而是和增量地施加給定的載荷求解,逐步地獲得最終的解答。因此,ABAQUS/Standard將模擬劃分為一定數量的載荷增量步(load increments),并在每個載荷增量步結束時尋求近似的平衡構形。對于一個給定的載荷增量步,ABAQUS/Standard通常需要采取若干次迭代才能確定一個可接受的解答。所有這些增量響應的總和就是非線性分析的近似解答。因此,為了求解非線性問題,ABAQUS/Standard組合了增量和迭代過程。

通過顯式地從上一個增量步前推出動力學狀態而無需進行迭代,ABAQUS/Explicit確定了動平衡方程的解答。顯式地求解一個問題,不需要切向剛度矩陣的計算。顯式中心差分算子滿足了在增量步開始時刻t的動力學平衡方程;利用在時刻t計算的加速度,前推出在時刻的速度解答和在時刻的位移解答。對于線性和非線性問題是相似的,顯式方法都需要一個小的時間增量步,它只依賴于模型的最高階自振頻率,而是與載荷的類型和加載時間無關。典型的模擬需要大量的增量步;然而事實上,由于在每個增量步中無需求解全體方程的集合,所以每一個增量步的計算成本,顯式方法比隱式方法要小得多。正是顯式動態方法的小增量步特點,使得ABAQUS/Explicit非常適合于非線性分析。

8.2.1 分析步、增量步和迭代步

本節將引入一些新詞匯以描述分析過程的不同部分。清楚地理解在分析步、載荷增量步(load increment)和迭代步(iteration)相互之間的區別是很重要的。

l 模擬計算的加載歷史包含一個或多個步驟。你定義的分析步,一般地包括一個分析過程選項、載荷選項和輸出要求選項。在每個分析步可以應用不同的載荷、邊界條件、分析過程選項和輸出要求。例如:

l 步驟一:在剛性夾具上夾持板材。

l 步驟二:加載使板材變形。

l 步驟三:確定已變形板材的固有頻率。

l         增量步是分析步的一部分。在非線性分析中,施加在一個分析步中的總載荷被分解成更小的增量步,這樣就可以按照非線性求解步驟進行計算。
    在ABAQUS/Standard中,你可以建議第一個增量步的大小。ABAQUS/Standard會自動地選擇后繼增量步的大小。在ABAQUS/Explicit中,時間增量步是完全地自動默認的,而無需用戶干預。由于顯式方法是條件穩定的,對于時間增量步具有穩定極限值。在第9章“非線性顯式動態分析”中將討論穩定時間增量。
    在每個增量步結束時,結構是處于(近似的)平衡狀態,并且可以將結果寫入輸出數據庫、重啟動、數據、或者結果文件中。如果選擇在某一增量步將計算結果寫入輸出數據庫文件,這個增量步稱為畫框。

l 在ABAQUS/Standard和在ABAQUS/Explicit的分析中,與時間增量有關的問題是非常不同的,原因是在ABAQUS/Explicit中的時間增量通常是更小一些。

l 當采用隱式方法求解時,迭代步是在一個增量步中尋找平衡解答的一次試探。在迭代結束時,如果模型不是處于平衡狀態,ABAQUS/Standard將進行新一輪迭代。經過每一次迭代,ABAQUS/Standard獲得的解答應當是更加接近于平衡狀態;有時ABAQUS/Standard可能需要許多次迭代才能得到平衡解答。當已經獲得了平衡解答,增量步即告完成。僅當一個增量步結束時才能輸出所需要的結果。

l 在一個增量步中,ABAQUS/Explicit無需迭代即可獲得解答。

8.2.2 ABAQUS/Standard中的平衡迭代和收斂

對于一個小的載荷增量DP,結構的非線性響應如圖8-9所示。ABAQUS/Standard應用基于結構初始構形u₀的結構初始剛度K₀,和DP計算關于結構的位移修正值(displacement correction)c_a。利用c_a將結構的構形更新為u_a。

收斂性(convergence)

ABAQUS/Standard基于結構更新的構形u_a,形成了新的剛度K_a。也利用更新的構形,ABAQUS/Standard計算內部作用力I_a?，F(xiàn)在可以計算在所施加的總載荷P和I_a之間的差為:

其中R_a是對于迭代的殘差力(force residual)。

如果R_a在模型中的每個自由度上均為零,在圖8-9中的a點將位于載荷-撓度曲線上,并且結構將處于平衡狀態。在非線性問題中,幾乎不可能使R_a等于零,因此,ABAQUS/Standard將R_a與一個容許值進行比較。如果R_a是小于這個殘差力容許值,ABAQUS/Standard就接受結構的更新構形作為平衡的結果。默認的容許值設置為在整個時間段上作用在結構上的平均力的0.5%。在整個模擬過程中,ABAQUS/Standard自動地計算這個在空間和時間上的平均力。

如果R_a是比目前的容許值小,認為P和I_a是處于平衡狀態,而u_a就是結構在所施加載荷下有效的平衡構形。但是,在ABAQUS/Standard接受這個結果之前,還要檢查位移修正值c_a是否相對小于總的增量位移,Du_a=u_a-u₀。若c_a是大于增量位移的1%,ABAQUS/Standard將再進行一次迭代。只有這兩個收斂性檢查都得到滿足,才認為此載荷增量下的解是收斂的。上述收斂判斷規則有一個例外,即所謂線性增量情況。若增量步內最大的作用力殘差是小于時間上的平均力乘以10^-8的任何增量步,將其定義為線性增量。任何采用時間上平均力的情況,凡是通過了如此嚴格的最大作用力殘差的比較,即被認為是線性的并不需要進一步的迭代,其位移修正值的解答無需進行任何檢查即認為是可接受的。

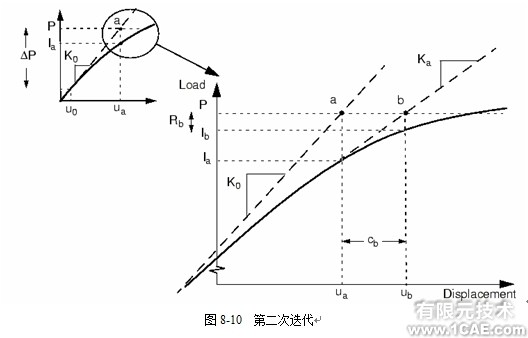

如果迭代的結果不收斂,ABAQUS/Standard進行下一次迭代以試圖使內部和外部的力達到平衡。第二次迭代采用前面迭代結束時計算得到的剛度K_a,并與R_a共同來確定另一個位移修正值c_b,使得系統更加接近于平衡狀態(見在圖8-10中的點b)。

ABAQUS/Standard應用來自結構新的構形u_b的內部作用力計算新的作用力殘值R_b,再次將在任何自由度上的最大作用力殘差值R_b與作用力容許殘差值進行比較,并將第二次迭代的位移修正值c_b與位移增量值Du_b=u_b– u₀進行比較。如果需要,ABAQUS/Standard將做進一步的迭代。

對于在非線性分析中的每次迭代,ABAQUS/Standard形成模型的剛度矩陣,并求解系統的方程組。為了進行一次完整的線性分析,在計算成本上,這意味著每次迭代都是等價的?，F(xiàn)在必須非常清楚,在ABAQUS/Standard中的非線性分析的計算費用可能比線性分析遠高許多倍。

應用ABAQUS/Standard可以在每一個收斂的增量步保存結果。所以,對于同一個幾何構型,來自非線性模擬計算的輸出數據量是來自線性分析數據量的許多倍。在規劃你的計算機資源時,需要考慮這些因素和你所要進行的非線性模擬計算的類型。

8.2.3 ABAQUS/Standard中的自動增量控制

ABAQUS/Standard自動地調整載荷增量步的大小,因此它能便捷而有效地求解非線性問題。用戶只需在每個分析步模擬中給出第一個增量步的值,然后,ABAQUS/Standard自動地調整后續增量步的值。如果用戶未提供初始增量步的值,ABAQUS/Standard會試圖將該分析步中所定義的全部載荷施加在第一個增量步中。在高度非線性的問題中,ABAQUS/Standard不得不反復減小增量步,從而導致占用了CPU時間。一般來說,提供一個合理的初始增量步的值會有利于問題的求解(例如,見第8.4.1節“修改模型”);只有在很平緩的非線性問題中才可能將分析步中的所有載荷施加于單一增量步中。

對于一個載荷增量,得到收斂解所需要的迭代步數量的變化取決于系統的非線性程度。在默認情況下,如果經過16次迭代的解仍不能收斂或者結果顯示出發散,ABAQUS/Standard放棄當前增量步,并將增量步的值設置為原來值的25%,重新開始計算。利用比較小的載荷增量來嘗試找到收斂的解答。若此增量仍不能使其收斂,ABAQUS/Standard將再次減小增量步的值。在中止分析之前,ABAQUS/Standard默認地允許至多五次減小增量步的值。

如果增量步在少于五次迭代時就達到了收斂,這表明相當容易地得到了解答。因此,如果連續兩個增量步都只需少于五次的迭代就可以得到收斂解,ABAQUS/Standard會自動地將增量步的值提高50%。
