Abaqus基礎教程——用ABAQUS/CAE生成橋式吊架模型(四)
2.3.9 創建一個分析作業
現在,用戶已經設置好了分析模型,可以進入到Job(作業)模塊中創建一個與該模型有關的作業。
創建一個分析作業:
1. 在位于工具欄中的Module列表中,點擊Job進入Job(作業)模塊。
Job模塊載入時光標會變?yōu)樯陈┬螤睢?
2. 從主菜單欄中,選擇Job-->Manager。
顯示Job manager(作業管理器)。當你完成了作業定義,Job manager將顯示出作業列表、與每個作業相對應的模型、分析的類型和作業的狀態。
3. 在Job manager中,點擊Create。
Create Job(創建作業)對話框顯示模型數據庫中模型的列表。
4. 命名作業為Frame,并點擊Continue。
彈出Edit Job(編輯作業)對話框。
5. 在Description(描述)域中,鍵入Two-dimensional overhead hoist frame。
6. 在Submission(提交)選項頁上,選擇Data Check(數據檢查)作為Job Type(作業類型)。點擊OK接受作業編輯器中所有其它的默認作業設置,并關閉對話框。
2.3.10 檢查模型
在生成這個模擬的模型后,就可以準備運行分析計算了。遺憾的是,由于不正確或者疏漏的數據,在這個模型中可能有錯誤。在運行模擬之前必須進行數據檢查分析。
運行數據檢查分析:
1. 確認Job Type(作業類型)設置為Data Check(數據檢查)。從Job Manager(作業管理器)窗口右邊的按鈕中,點擊Submit(提交)來提交作業進行分析。
在作業提交后,在Status(狀態)列的信息中會及時更新以反映當前作業的狀態。關于吊車桁架問題的狀態列的信息顯示如下:
Ÿ None,當分析輸入文件正在被生成時。
Ÿ Submitted,當作業正在被提交分析時。
Ÿ Running,當ABAQUS運算分析模型時。
Ÿ Completed,當分析運算完成時,并將輸出寫入到輸出數據庫。
Ÿ Aborted,如果ABAQUS/CAE發現在輸入文件,或者分析和與分析有關的問題,終止運算。此外,ABAQUS/CAE在信息區報告發生的問題(見圖2-2)。
在分析中,ABAQUS/Standard會發送信息到ABAQUS/CAE,使用戶可監控作業的運行過程。來自狀態(status)、數據(data)、操作記錄和信息(message)文件的信息顯示在作業監控器對話框(job monitor dialog box)中。
監控作業的狀態:
1.從作業管理器(Job Manager)右側的按鈕,點擊Monitor(監控器)打開作業監控對話框(該按鈕只有在作業Submitted(提交后)才有效)。
對話框的上半?yún)^(qū)顯示了在ABAQUS分析中所創建的狀態文件(.sta)中的信息。該文件包括了分析進程的簡單總結,并描述在ABAQUS分析用戶手冊(ABAQUS Analysis User’s Manual)第4.1.1節的“Output”中。對話框的下半?yún)^(qū)顯示了下列信息:
Ÿ 點擊Log(操作記錄)頁顯示在操作記錄(.log)中出現的分析開始和終止的時刻。
Ÿ 點擊Errors(錯誤)和Warnings(警告)頁顯示在數據(.dat)和信息(.msg)文件中出現的前10個出錯信息或者前10個警告信息。如果模型的某一特殊區域?qū)е铝顺鲥e或者警告,則會自動創建一個包含該區域的節點集或單元集,同時顯示節點或單元集的名字與出錯或警告的信息,并且用戶可以利用Visualization(可視化)模塊中的分組顯示(display groups)查看這些集合。
直到改正了引起任何出錯信息的原因,才能進行分析運算。另外,總是要注意查找產生任何警告信息的原因,以確定是否需要進行改正,或者是否可以安全地忽略該信息。
若遇到10個以上的出錯或警告,可以從打印輸出文件中獲得其余的出錯或警告信息。
Ÿ 點擊Output(輸出)頁顯示寫入輸出數據庫中每條輸出數據的記錄。
2.3.11 運行分析
對于模型,需要做出任何必要的改正。當數據檢查(Data check)分析完成和沒有錯誤信息后,則運行分析計算。為此,用戶需要編輯作業定義并設置Job Type為Continue analysis(繼續分析);然后,在Job Manager中點擊Submit以提交作業進行分析。
為了確保模型定義的正確性,并檢查是否具有足夠的磁盤空間和可用內存來完成分析運算,在運行一個模擬之前,用戶必須總是進行數據檢查分析(datacheck)。然而,通過設置Job Type為Full analysis(完整分析),能夠?qū)?shù)據檢查和模擬的分析階段組合起來。
如果一個模擬希望占用一定的時間,通過選擇Run Mode(運行方式)為Queue(排隊),用批處理排隊方式運行該模擬是比較方便的。(這種排隊的可能性取決于用戶的計算機,關于在計算機中運行ABAQUS,如果你有任何問題,可咨詢系統管理員)。
2.3.12 用ABAQUS/CAE進行后處理
由于在模擬過程中產生了大量的數據,圖形后處理是十分重要的。ABAQUS/CAE的Visualization(可視化)模塊(也另外授權為ABAQUS/Viewer)允許用戶應用各種不同的方法觀察圖形化的結果,包括變形圖、等值線圖、矢量圖、動畫和X-Y曲線圖。此外,它允許用戶創建一個輸出數據的表格報告。在本指南中討論了所有這些方法。關于本指南中討論的任何后處理特性的更多信息,請參閱ABAQUS/CAE用戶手冊的第V部分“Viewing results”。對于本例,用戶可以使用Visualization模塊做一些基本的模型檢驗并顯示桁架的變形形狀。
當作業分析運算成功地完成后,用戶準備應用Visualization模塊觀察分析結果。從Job Manager(作業管理器)右邊的按鈕,點擊Results(結果),ABAQUS/CAE載入Visualization模塊和打開由該作業生成的輸出數據庫,并立即繪出模型的草圖(fast plot)。該圖形基本上繪出了未變形模型的形狀,它表示你打開了希望觀察的文件。另一種進入可視化模塊的方法是在位于工具欄Module列表中,點擊Visualization,選擇File-->Open,從彈出的輸出數據庫文件列表中選擇Frame.odb,并點擊OK。
重要:草圖不顯示計算結果,也不能設置顯示的內容,例如,顯示單元和節點編號。為了設置模型的外觀,你只能顯示未變形的模型圖形。
在圖形窗底部的標題塊(title block)給出下列信息:
Ÿ 模型的描述(來自作業描述)。
Ÿ 輸出數據庫名(來自分析作業名)
Ÿ 產品名(ABAQUS/Standard或ABAQUS/Explicit)和應用來生成輸出數據庫的版本。
Ÿ 最近一次修改輸出數據庫的日期。
在圖形底部的狀態塊(status block)給出下列信息:
Ÿ 當前所顯示的分析步。
Ÿ 當前所顯示的分析步中的增量步。
Ÿ 分析步的時間。
觀察到的三向坐標系表示了模型在整體坐標系中的方向。
用戶可以隱藏上述任何一個顯示內容,并通過從主菜單欄中選擇Viewport-->Viewport Annotation Option設置標題塊,狀態塊和三維觀察方向(例如,本書中的許多圖片并不包含標題塊)。
顯示和設置未變形形狀圖(undeformed shap plot)
現在,用戶將顯示未變形的模型形狀,并利用繪圖選項能夠顯示圖中節點和單元的編號。
從主菜單欄中,選擇Plot-->Undeformed shape;或使用工具箱中工具,ABAQUS/CAE將顯示未變形的模型形狀,如圖2-10所示。
顯示節點編號:
1. 從主菜單欄中,選擇Options-->Undeformed shape。
彈出Undeformed Shape Plot Options(未變形的圖形繪圖選項)對話框。
2. 點擊Labels(標簽)頁。
3. 選中Show node labels(顯示節點標編號)。
4. 點擊Apply(應用)。
ABAQUS/CAE將采用所作的修改并保持對話框開放。

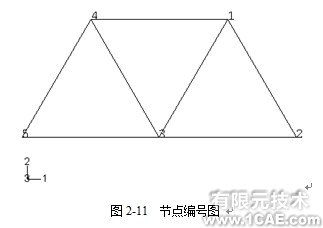

所設置的未變形圖見圖2-11(你的節點編號可能不同,這取決于創建每一個桁架單元的順序)。
顯示單元編號:
1. 在Undeformed Shape Plot Options對話框中的Labels選項頁,選中Show element labels(顯示單元編號)。
2. 點擊OK。
ABAQUS/CAE采用所作的修改并關閉對話框。

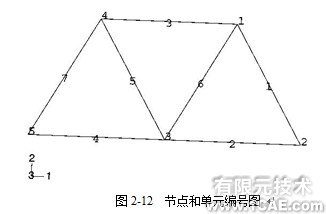

繪圖結果見圖2-12(你的單元編號可能不同,這取決于創建每一個桁架單元的順序)。
在未變形形狀圖中,若不希望顯示節點和單元編號,重復上述步驟并在labels頁,不選擇Show node labels和Show element labels。
顯示和設置變形形狀圖(deformed shape plot)
現在,你將顯示模型變形后的形狀,利用繪圖選項修改變形放大系數,并將變形圖覆蓋在未變形圖上。

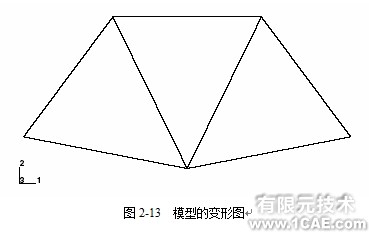

從主菜單欄中,選擇Plot-->Deformed Shape;或利用工具箱中工具,ABAQUS/CAE顯示變形后的模型圖,如圖2-13所示。
對于小變形分析(ABAQUS/Standard的默認情況),為了保證清楚地觀察變形,位移會被自動地放大。放大系數值顯示在狀態塊(status block)中。在本例中,位移被放大了42.83倍。
改變變形放大因子:
1. 在主菜單欄中,選擇Option-->Deformed Shape。
2. 在Deformed Shape Plot Options(變形圖繪圖選項)對話框中,若它還未被選中,點擊Basic(基礎)頁。
3. 在Deformation Scale Factor(變形放大系數)域中,選中Uniform(一致的),并在Value(值)域里鍵入10.0。
4. 點擊Apply再顯示變形形狀。
從狀態塊中顯示了新的放大系數。
為了返回到位移的自動放大,重復上面的過程,在Deformation Scale Factor域中,選擇Auto-Compute(自動計算)。
變形圖覆蓋在未變形圖上:
1. 在Deformed Shape Plot Options對話框的Basic頁中,選中Superimpose Undeformed Plot(覆蓋未變形圖)。
2. 點擊OK。

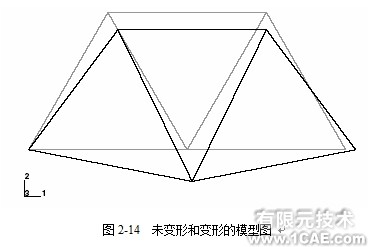

默認情況下,ABAQUS/CAE以綠色顯示未變形圖和以白色顯示變形圖。繪圖如圖2-14所示。
