技術分享 | APDL在ANSYS WORKBENCH MECHANICAL中的應用—“Analysis”中插入命令

2018-05-14  by:CAE仿真在線  來源:互聯網

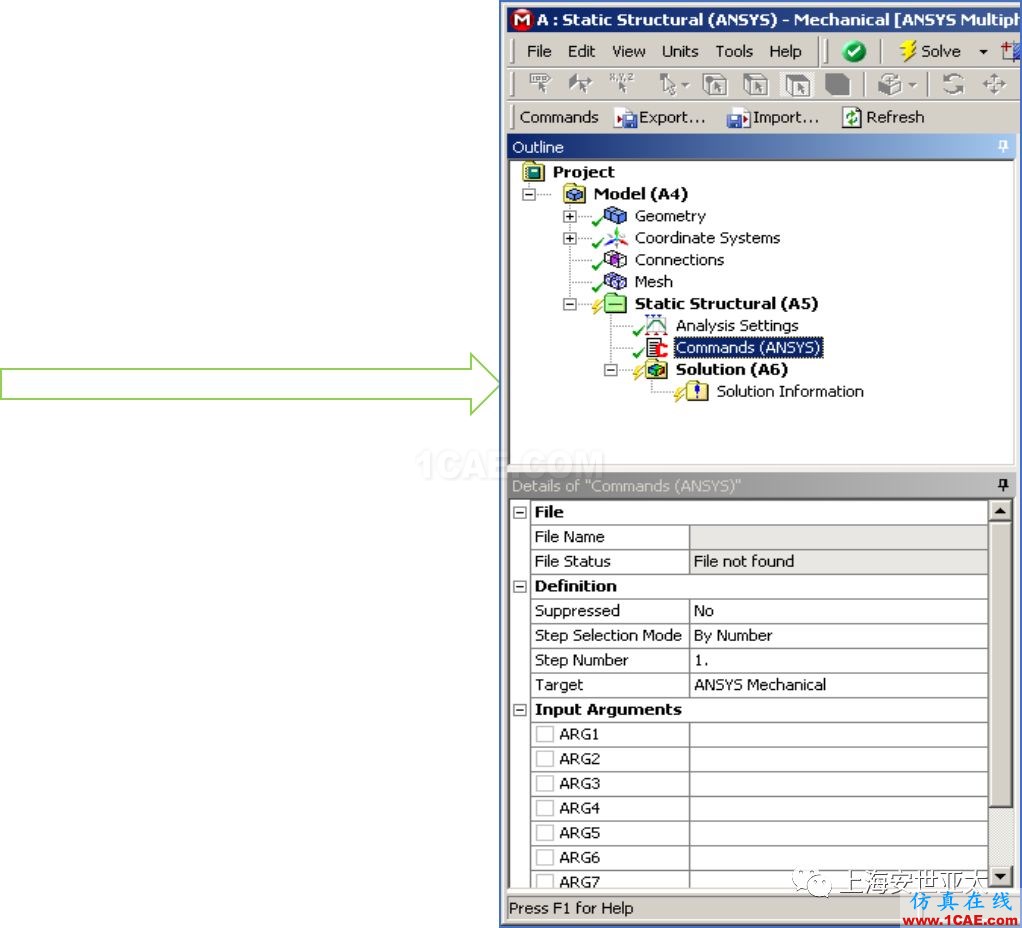

- Analysis 是mechanical 結構分析時用來加載邊界條件、

載荷以及分析設置的模塊。

- 對于多載荷步分析,每一個命令需要指定載荷步。

? 修改高級求解選項,比如蠕變分析時,蠕變影響因子的修改;

? 增加或者修改特殊單元,比如聲學單元fluid220/221;

? 加載Mechanical GUI不支持的邊界條件和載荷類型;

? ……

技術分享 | APDL在ANSYS WORKBENCH MECHANICAL中的應用—“Analysis”中插入命令ansys仿真分析圖片1

- Analysis模塊插入APDL時,可支持插入前處理模塊以及求解模塊的命令,即/PREP7和/SOLU 。

? 可在該處插入/PREP7命令,例如修改單元類型,單元關鍵選項keyopt以及材料屬性等信息。

? 在所有命令完成以后,確保進入/SOLU模塊,并選擇所有節點與單元。

FINISH

/SOLU

ALLSEL,ALL

? 最后,不要添加SOLVE命令,因?yàn)辄c(diǎn)擊求解時系統會自動執行SOLVE,如果添加的話,會進行兩次求解。


實例1:在單元處加入流體壓力

ESEL,S,… !選擇作用的單元

CSYS,100 !激活一個之前定義的坐標系

STARTND = NODE(0,0,0) !選擇作用的其實位置坐標csys,0

NSEL,S,,,STARTND

SFE,ALL,1,PRES, ,100 !加載100的流體壓力

ALLS

實例2:加載外部導入的隨時間變化的加速度

*DIM,EQ,,6,4 !數組的定義

*VREAD,EQ,EARTHQUAKE,TXT,,JIK,4,6

(4F10.6)

/SOLU

*DO,I,1,6 !Do循環的施加

TIMINT,ON

DELTIM,…

TIME,EQ(I,1)

D,…,ACCX,EQ(I,2)

*ENDDO

ALLS

FINISH

- APDL可在命令中進行輸入?yún)?shù)的參數化。

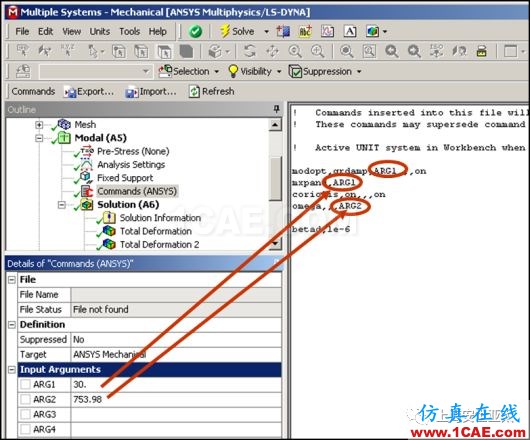

? 需要通過Mechanical提供的ARG1~ARG9進行參數化的定義。

? 如右圖所示,可對模態計算的階數以及轉速進行APDL參數化。

? 勾選上參數之前的方框即可。

技術分享 | APDL在ANSYS WORKBENCH MECHANICAL中的應用—“Analysis”中插入命令ansys仿真分析圖片2

- 可在Solution Information中查看命令流的讀入寫出情況。


開放分享:優質有限元技術文章,助你自學成才
