案例 | 汽車懸架S型彈簧設計

2018-03-09 by:CAE仿真在線來源:互聯網

TASK

為了提高車輛乘坐舒適性和懸架的整體壽命,在懸架中采用S形側載彈簧,基本原理是設計含S型成份的彈簧軸線,使彈簧壓縮時產生與軸線垂直的較大的側向反力。探索S型彈簧的設計原理,用盡量少的參數來描述一個設計方案。

SOLUTION

>>>

主要技術挑戰

實現汽車懸架S型彈簧自動設計

>>>

解決方案

對某一類彈簧,“型號設計參數”和“FEM模型控制參數”基本固定,需要改變的是“可變設計參數”:

rate= 26.00 剛度 (N/mm)

X00= 0 作用線偏心 up

XXX=37.50 作用線偏心 low

FK= 2580.00 LB處載荷 (N)

fimidmd=5.00 節徑調節值(N)

gcc= 0 彎曲系數
根據計算結果對幾何形狀進行自動調節,以滿足幾何及力學要求
結論:自動設計軟件運行過程大約1~10分鐘,運行完成后,根據可變設計參數生成:

- 所有的該型號的幾何參數

- 各個工況的應力/應變圖

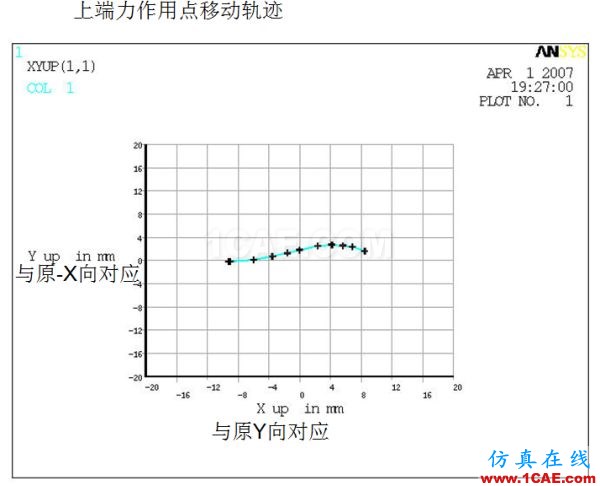

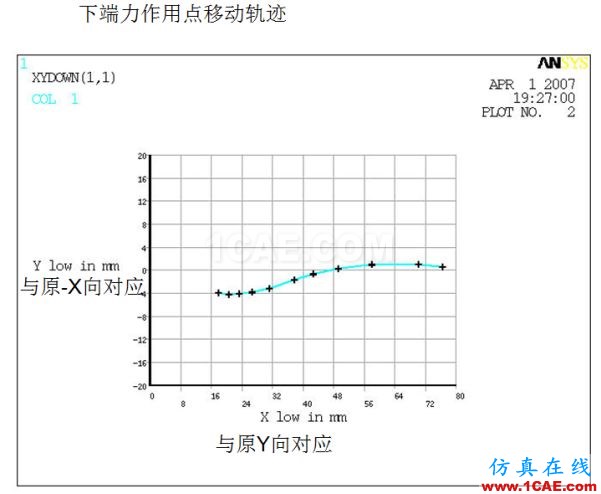

- 作用力點變化軌跡
