搜索案例 | Rocky DEM和FEA耦合分析
2018-03-27 by:CAE仿真在線 來源:互聯網
Rocky DEM集成在ANSYS Workbench界面中,不僅能夠快速地實現多物理場耦合,還能借助ANSYS Workbench參數化設計功能,進行相似設計、系列設計以及多工況對比,這對于前期的設計具有非常重要的指導意義。
圖1借助ANSYS Workbench實現多物理場耦合和參數化計算功能
所謂Workbench平臺下的參數化分析指的是,在建模、網格劃分、求解計算時,將自己關心的模型參數、網格參數、邊界條件參數進行監控,用戶只需要分析一種設計工況,分析完成后,在Workbench參數化界面修改模型參數、網格參數、邊界條件參數,軟件將會自動后臺運行其他所有設計工況,并自動輸出計算結果。
本文重點介紹建模和Rocky部分參數化設置的內容,相關細節設置參照前文:Rocky DEM和FEA耦合分析(二)
1)在ANSYS Workbench界面下,要實現參數化功能,需要借助SCDM或DM等模型處理工具。在ANSYS SCDM中將需要變化的結構設定為參數。本次計算以傳送溜槽的角度和長度為參數。

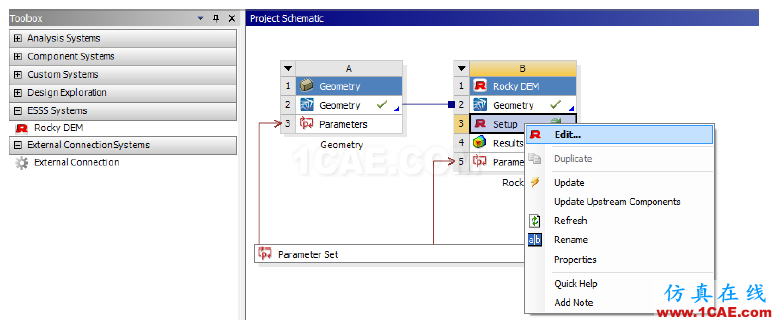

圖2 Rocky DEM參數化管理

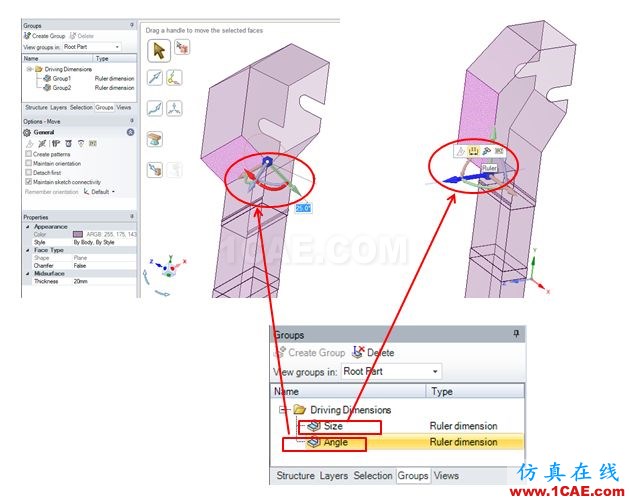

圖3 創建SCDM結構參數
2)在Rocky DEM中,正常進行設置流程。同時也可以創建相應的參數。在Tools目錄下點擊Expressions and Variables選項,創建好的參數就會在右側對話框會顯示出來。

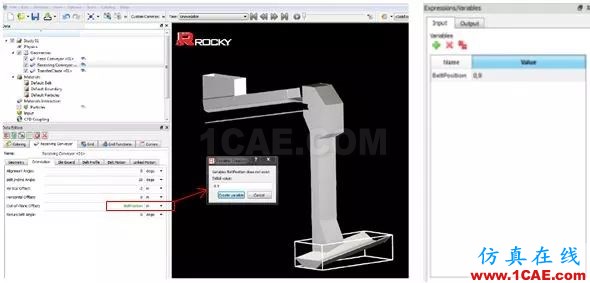

圖4 創建Rocky DEM結構參數
3)同樣,Rocky的計算結果可以作為輸出參數,可以用作評判顆粒運動或設備性能的指標。

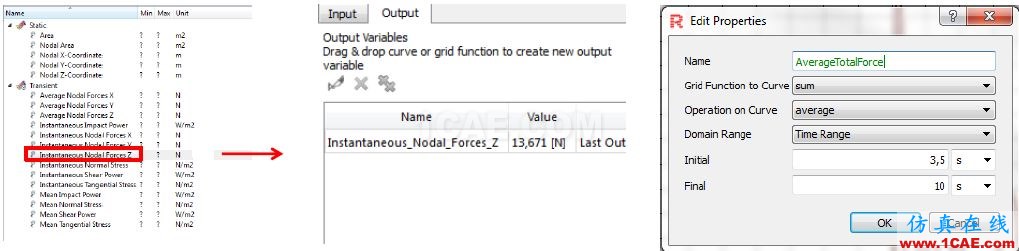

圖5 輸出參數
4)在Structure中建立正常的結構計算流程,將Rocky的結果作為載荷輸入到結構計算中。注意,導入的數據是Rocky計算結果中最后時刻的數據。

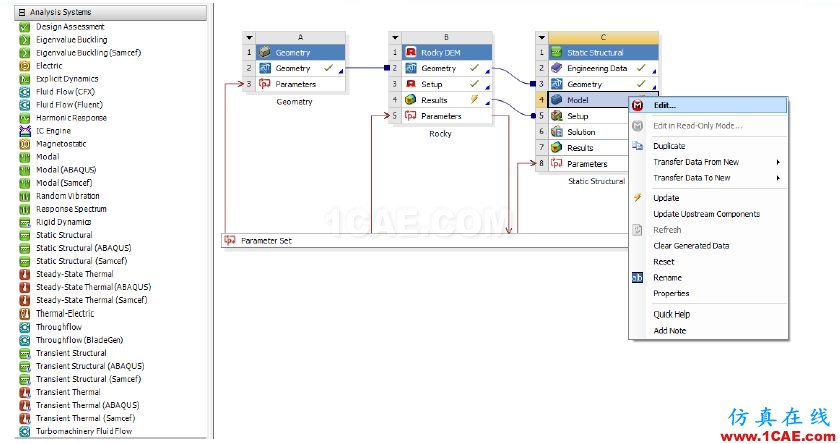

圖6 Rocky和Structure耦合界面
5)參數設置界面。

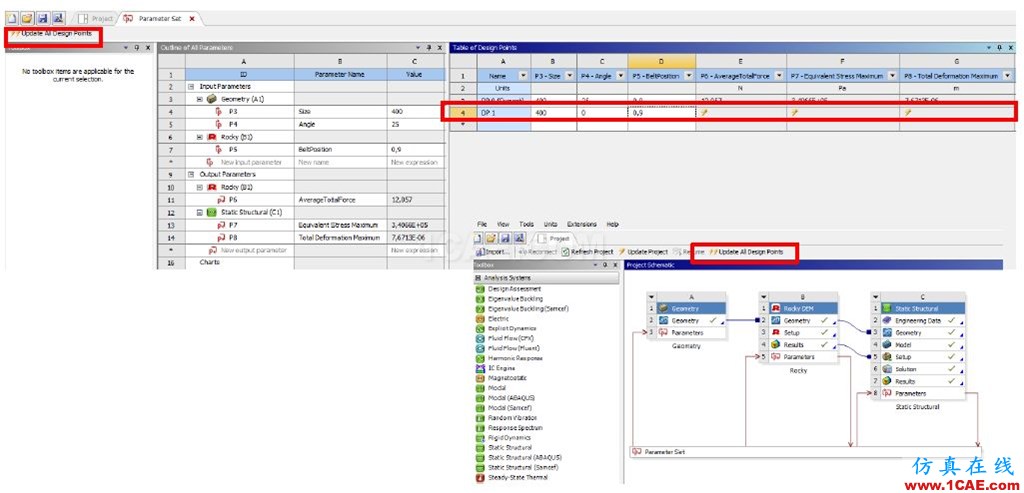

圖7 參數設置界面

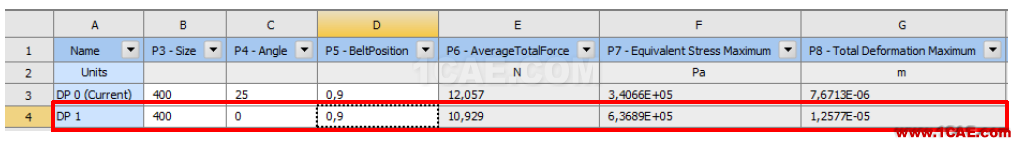

圖8 結果對比
