搜索技術分享 | APDL在ANSYS WORKBENCH MECHANICAL中的應用概述
2018-03-27 by:CAE仿真在線 來源:互聯網
1、ANSYS APDL介紹
-
APDL的全稱是ANSYS Parametric Design Language,也被叫做ANSYS參數化設計語言。APDL不僅是優化設計和自適應網格劃分等ANSYS經典特性的實現基礎,也為日常分析提供了便利。
-
APDL的運用主要體現在用戶可以利用程序設計語言將ANSYS命令組織起來,實現有限元分析的全過程。
-
建立參數化的CAD模型
-
參數化的網格劃分與控制
-
參數化的材料定義、參數化的載荷和邊界條件定義
-
參數化的分析控制和求解以及參數化的后處理
-
APDL命令流由Fortran程序設計語言和ANSYS命令組成。通過插入命令流,可實現一些用戶自定義等一些高級功能。
-
ANSYS Workbench Mechanical使用ANSYS MechanicalAPDL作為求解器。如下圖所示,可將Workbench Mechanical模型在經典界面環境中進行打開求解。
2、ANSY Shelp介紹
-
ANSYS help系統功能非常強大,包括新版本功能的擴展,各個模塊的使用操作以及后臺計算的理論介紹等等,對于ANSYS Mechanical來說,只有充分利用和掌握ANSYS help(特別是APDL)的使用,才能實現更全面和高級的結構分析內容。
-

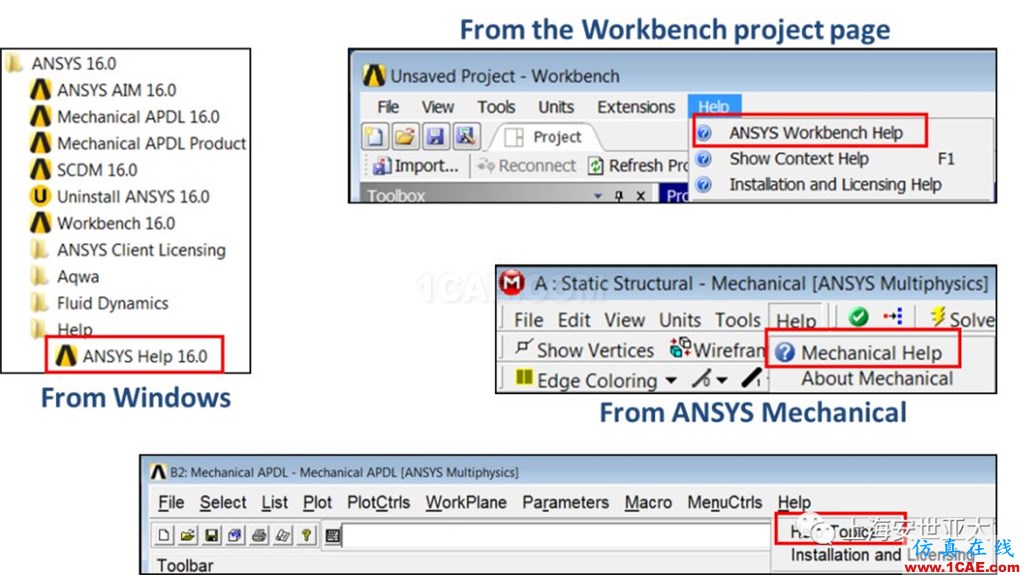

ANSYS Help四種打開方式
-
ANSYS Help常用命令

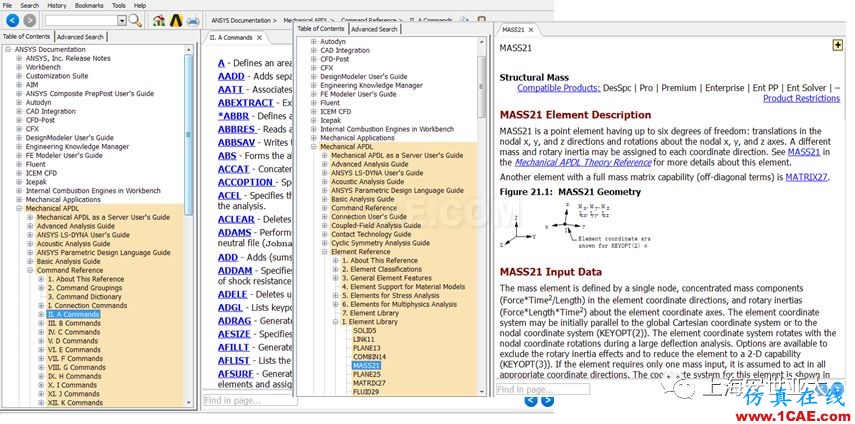

Mechanical APDL中的CommandReference包含從A-Z開頭的所有命令的介紹以及使用方法,如下圖所示。
3、ANSYS命令簡單介紹
-
ANSYS完整的結構分析流程包含前處理、求解、后處理,下面將介紹ANSYS自帶的前處理、求解、后處理當中的幾個簡單命令。注意:帶有!的為注釋行
-
前處理命令
/PREP7 !進入前處理器
ET,1,SOLID186

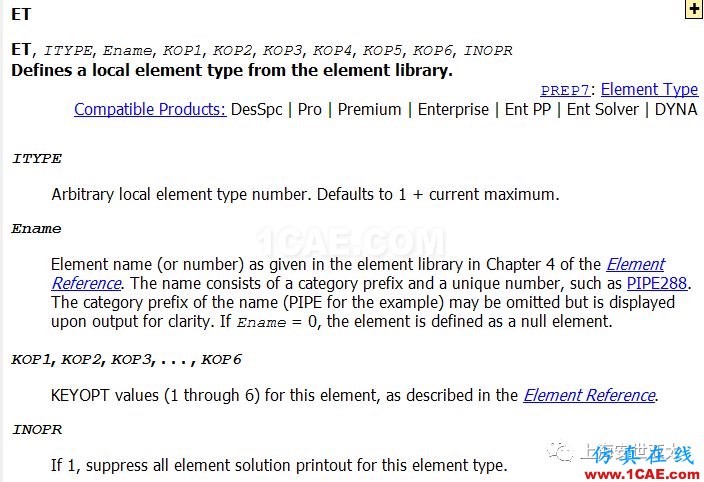

! ET是定義單元類型的命令,1是該單元的編號,SOLID186是實體單元類型的一種。具體的使用方法參考幫助當中的詳細說明。
MP, EX,1,2E11
MP, PRXY,1,0.3
! MP是定義材料屬性的命令,EX和PRXY分別代表彈性模量與泊松比,1是該材料的編號,2E11為彈性模量的大小,MP中可以定義的材料物理參數非常多,可參見ANSYS help。
……
-
求解命令
/SOLU !進入求解器
ANTYPE,0
!定義分析類型,關鍵命令是ANTYPE,0為靜力分析(支持0-9),具體每一個數字代表的分析類型參考幫助。
SF,ALL,PRES,100
……
SOLVE
!求解命令
-
后處理命令
/POST1 !進入后處理器
PLNSOL,U,SUM
PLNSOL,S,EQV
/POST26 !進入時間后處理器
NSOL,2,2,U,Y,2UY
PRVAR,2
……
-
ANSYS APDL的運用不僅包含ANSYS命令,還可與Fortran的程序設計語言結合起來,實現更全面和高級的功能,比如邏輯判斷與循環語句等等。
*IF,
……
*ELSEIF
……
*ENDIF
*DO
……
*ENDDO
4、ANSYSWorkbench Mechanical中插入命令
-
Workbench Mechanical中APDL的插入(支持插入命令位置)
-
“Geometry”的任意一個body
-
“Connections”的任意接觸類型
-
“RemotePoints”的任意遠端點
-
“Analysis”分析設置
-
“Solution”結果后處理
-
CoordinateSystems以及Name Selections不支持APDL的插入,但是對于分析設置以及APDL的插入非常有幫助。
后續的推送中,我們會分期給大家介紹APDL在ANSYS workbench中的應用,歡迎大家持續關注。
