ANSYS 19.0 | SpaceClaim新功能亮點

2018-02-12  by:CAE仿真在線  來源:互聯網

近日,ANSYS 19.0新功能正式發布。

ANSYS SpaceClaim(以后不能再這樣叫啦)新版本產品定位越來越清晰,內容由表及里深度整合。

• SCDM——SpaceClaim Direct modeler (Mechanical Enterprise產品)

• Discovery SpaceClaim (Discovery Family產品)

• ANSYS SpaceClaim (如首圖所示,將成為遺留產品)

- 換頭像:與ANSYS Discovery Family統一Logo為

;

- 加昵稱:Discovery SpaceClaim;

- 調骨架:CAE及逆向處理工具排序靠前;

- 新功能:工具性能提升;

1. GUI更符合邏輯

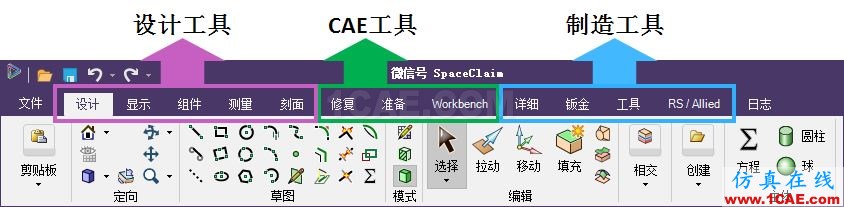

• 整合原“插入”選項卡的工具至新的“組合”選項卡和“工具”選項卡,將CAE相關的選項卡排序向前。

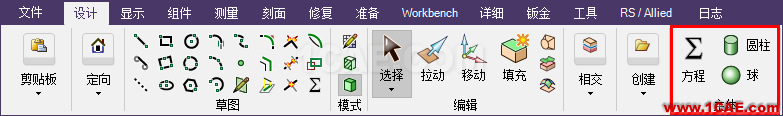

• “設計”選項卡:“主體”功能區從原“插入”選項卡移入;“組裝”功能區移至新的“組件”選項卡。

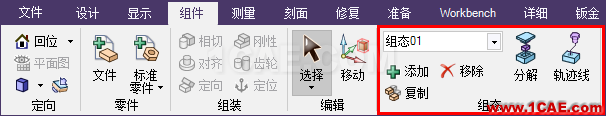

• “組件”選項卡:新增“組態”功能區,可記錄多組分解的爆炸圖,并添加軌跡線。

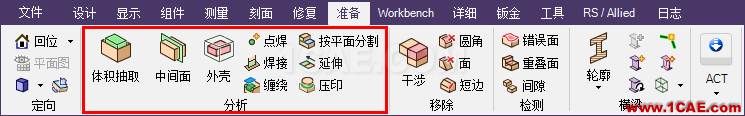

• “準備”選項卡:“分析”功能區的外殼工具升級為大圖標,與體積抽取工具同級待遇~;纏繞工具從原“插入”選項卡移入。

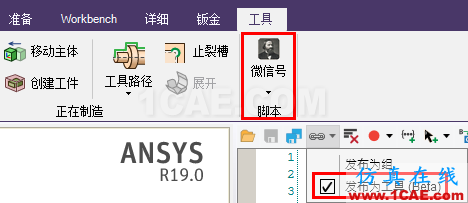

• “工具”選項卡:為原“插入”選項卡?？梢詫⒛_本發布在此選項卡中。

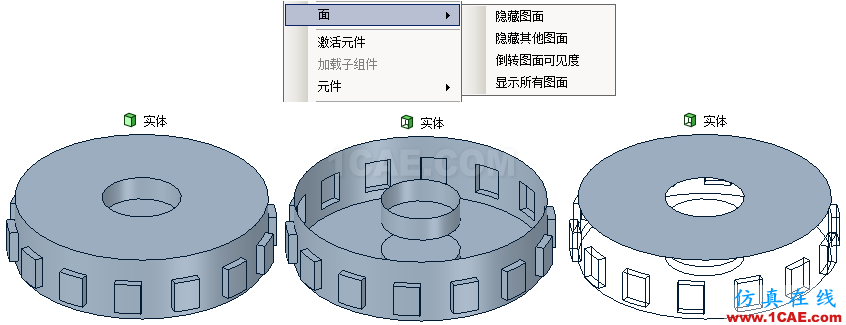

• 新增隱藏面、設置面透明度、反轉可見等功能,并支持自定義快捷鍵——從Workbench借鑒的實用功能之一。

• 撤銷/恢復升級為針對不同設計窗口。

2.原工具性能提升

• 陣列工具完善對三角面片操作時的定義方向。

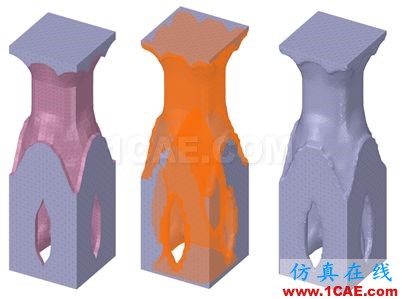

• 三角面片局部重新劃分,對拓撲優化后的幾何重建很有幫助。

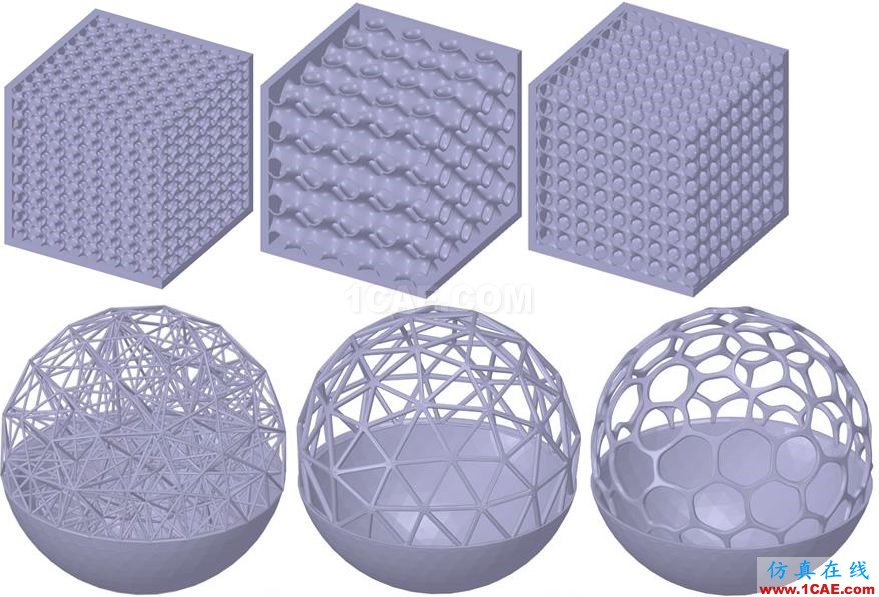

• 點陣類型更豐富

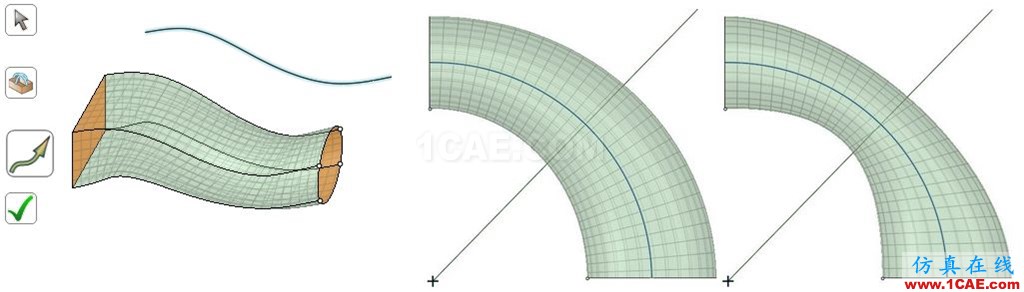

• 融合工具新增選擇中心線向?qū)?可以選擇與融合對象不相關聯的線。




• 鏡像工具新功能:可以合并封閉面為實體。

• 取消共享工具支持選擇零件。




3.新工具

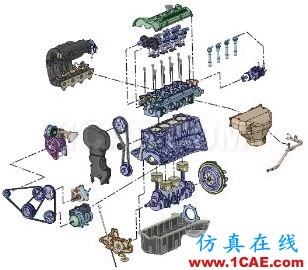

• 爆炸圖工具:可以實現多次分解裝配體的操作。

4.顯示性能

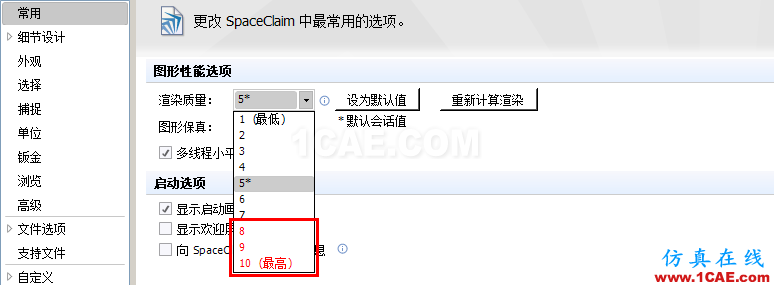

• 繼上個版本支持4k后,進一步提高了渲染質量。

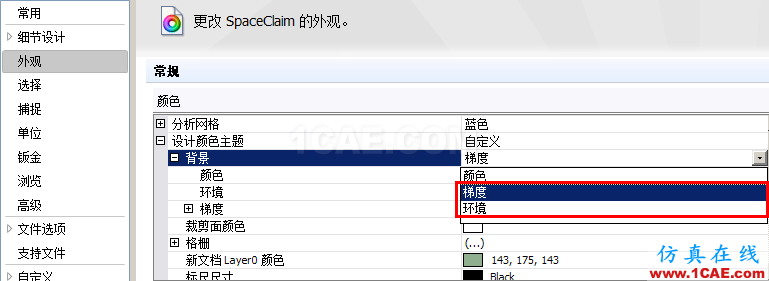

• 背景可設置為梯度顯示。

5.未來

• 通常在年中發布的小版本上會有更多靚點,期待盡早推出雙向參數驅動、進一步提高腳本等功能。
