1. 概述
螺栓VDI2230(Bolt Assessment inside ANSYS)是在ANSYS軟件WB界面下,基于德國《VDI 2230系統計算高應力連接螺栓評估規范》形成的螺栓建模、關鍵參數分析和計算、螺栓評估工具。VDI2230規范既能通過理論和經驗公式、數據來評價單個同心或偏心夾緊圓柱螺栓接頭,也可實現多個系統的計算螺栓連接。但在這種方式中,有些參數很難評估給出,并且用戶經常做額外的假設,會導致有較高的安全系數,設計的域度過大。為了更好地計算螺栓的荷載并能夠更準確的評估,安世中德開發了螺栓VDI2230設計分析工具。
Bolt Assessment inside ANSYS在有限元仿真分析計算方法的基礎上,提出了一種合理的方法和指標,使用戶能基于VDI 2230利用有限元仿真結果評估螺栓。螺栓的重要參數,如強度等級、螺栓或孔的直徑可由用戶定義,在求解過程中,有限元計算值和用戶定義的參數可傳遞給螺栓設計計算模塊-Kisssoft,計算出不同階段下的校核解,這些計算結果可直接顯示在ANSYS界面上,并允許用戶快速識別出關鍵螺栓。此外,計算所生成的報告將保存在ANSYS WB界面下,自動顯示出每個螺栓的計算結果。
Bolt Assessment inside ANSYS集成于ANSYS,提供了高效可靠的螺栓建模、關鍵參數分析和計算、螺栓評估功能,為高強度螺栓設計和分析提供了非常專業的仿真與設計結合的解決方案。
2. Bolt Assessment inside ANSYS功能
2.1 模塊的基本設置和模型準備
-
ANSYS Workbench的基本設置
-
螺栓建模
-
計算螺栓設置分析和負載螺栓的預緊力大小
-
螺栓相關的接觸定義

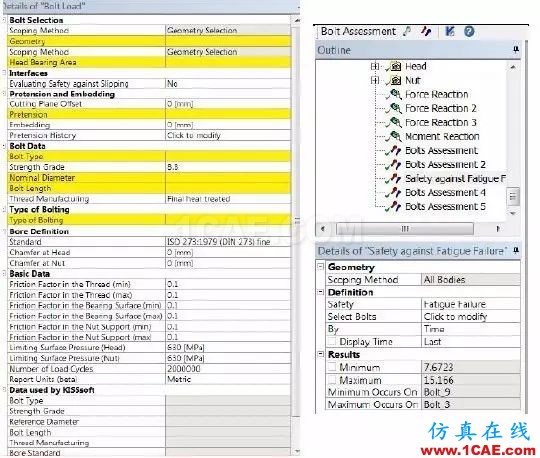

2.2 施加螺栓的載荷以及相關屬性,主要通過圖框給定對應的螺栓參數。
-
螺栓的截面大小,包括螺桿尺寸和螺帽面積尺寸
-
螺栓接觸相關參數給定
-
預緊力大小
-
螺栓主要數據顯示
-
螺栓類型
-
螺孔定義
-
其它相關的基本數據
-
KISSsoft計算需要的數據輸入
2.3 結果后處理
-
結果需要顯示的螺栓選擇
-
結果顯示的內容選項
-
顯示最大、最小載荷或應力的螺栓的位置。
2.4 報告生成
基于規范,進行螺栓評估和分析的中間數據和過程將通過報告自動生成得到,以供校核和評審使用。
3. Bolt Assessment inside ANSYS分析流程

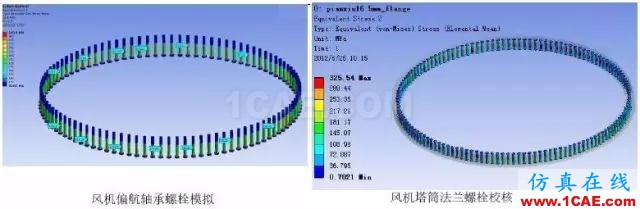

4. Bolt Assessment inside ANSYS應用案例
