應用 | Rocky DEM和FEA耦合分析

2018-01-03 by:CAE仿真在線來源:互聯網

Rocky DEM軟件從2.2.0版本開始起就可以與ANSYS Structure進行耦合計算了,粒子施加到邊界上的力可以輸出到ANSYS Structure,由此計算產生的變形。

Rocky DEM的開發商Granular Dynamics International,(LLC)和Engineering Simulation S and Scientific Company(ESSS)很早與美國ANSYS公司達成了戰略協議,將Rocky DEM與ANSYS 軟件進行了集成,并由ANSYS公司負責部分軟件推廣。

與其他DEM軟件相比,Rocky DEM可以完全集成在ANSYS Workbench界面中,實現真正意義上的多物理場耦合。

在Rocky DEM的安裝過程中,會自動彈出與ANSYS耦合的選項(前提是先安裝了ANSYS 軟件),目前耦合ANSYS 的最高版本是ANSYS R17.2。安裝好之后,Rocky DEM的選項會直接顯示在ANSYS Workbench界面下,并借助ANSYS Workbench的功能優勢,實現多物理場和參數化等多種功能。

圖1 可以選擇耦合的ANSYS的版本

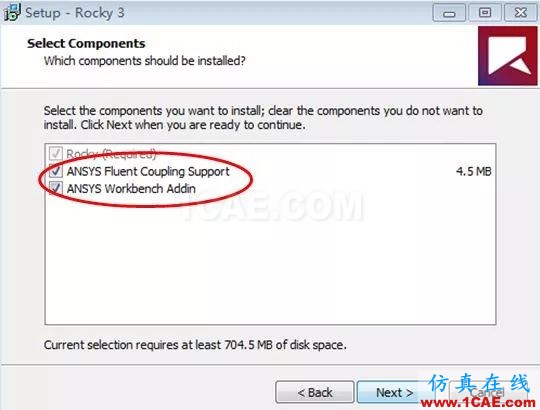

圖2 與ANSYS耦合的選項

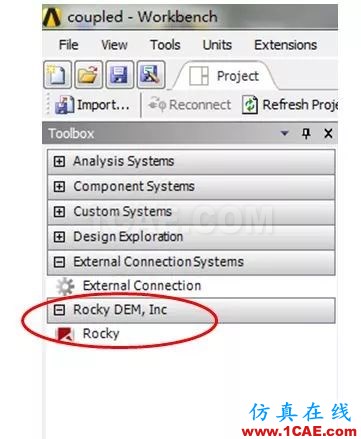

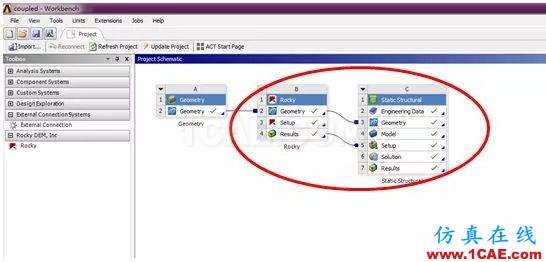

圖3 安裝好后出現在ANSYS Workbench界面下

與其他DEM工具相同,Rocky DEM在單獨運行的狀態下,其CAD接口具有非常大的限制性,能夠?qū)氲母袷街挥蠸TL、DXF、XGL、MESH等有限的幾種格式。集成在ANSYS Workbench界面下后,其借助平臺自帶的CAD接口DM、SCDM等工具,可以實現大多數主流CAD文件格式的導入。

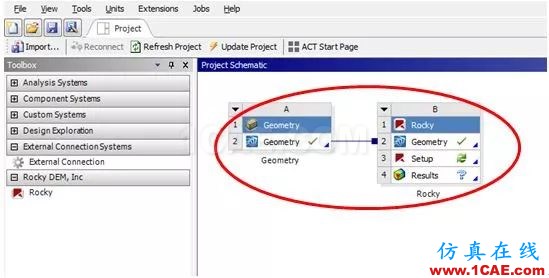

圖4 借助SCDM等工具實現主流CAD工具導出文件格式的導入

Rocky DEM集成在ANSYS Workbench下后,實現了數據信息傳遞的流程化。在多物理場耦合過程中,無需將數據結果轉化成中間格式,可直接傳遞到Structure中作為結構計算的輸入邊界,這是其他DEM工具所不具備的功能。
