引言
響應譜分析可以代替時間歷程分析(瞬態動力學分析)來確定結構的
承受隨機載荷的最大響應,例如:地震;風載荷;波浪載荷;噴氣發動機
1、1.在實際工程中存在以下一個問題:
(1)計算模型很大,即模型就有大量的自由度;
(2)載荷的作用實際很長;
(3)結構具有線性特點。
尋找給定載荷作用下的結構的最大響應值,而不關心最大響應值出現的時間點。
對于這個問題,常用的方法是使用完全法的瞬態動力學計算來獲得結構的最大響應值,但是缺點就是計算時間太長,計算所需計算硬件太高。
因此,需要尋找一個代替方法。

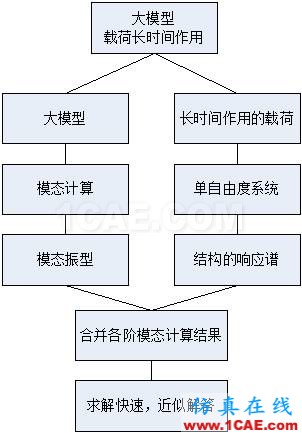

2.這個代替方法就是對結構進行響應譜分析,該方法的思想就是分別求解大模型(多自由度)和長時間作用,然后將計算結果進行合并。
2、生成響應譜的方法
1.響應譜:
(1)響應譜描述了線性單自由度系統在給定結構時間歷程載荷作用下的最大響應。
(2)響應譜的橫坐標為單自由度的固有頻率,縱坐標為單自由度系統的最大響應值。
(3)響應譜類型:位移;速度;加速度;力(Workbench目前暫時不支持GUI輸入)。
2. 響應譜一般都是已知給定的,但是有必要介紹其計算的過程:
(1)建立一個單自由度彈簧振子系統,包括彈簧剛度,阻尼,振子質量。
(2)跟蹤記錄外載荷作用彈簧振子的響應(位移,速度,加速度)。
尋找,最大的響應值記錄下來。
響應譜一般都是已知給定的,但是有必要介紹其計算的過程:
(3)為彈簧振子設置不同的固有頻率(阻尼相同),獲取對應的最大響應值;
(4)畫出彈簧振子系統的最大響應值與固有頻率的關系,即為響應譜。
3.阻尼是包括在響應譜之中的,然后按照上面的方法可以產出不同阻尼比的響應譜曲線,并在一個圖中進行描述。
可以同時使用多個彈簧振子系統獲得響應譜曲線的細節特征,并且可以大大提高生產響應譜曲線的效率。
(1)同時建立多個彈簧振子系統,各個彈簧振子系統固有頻率不同,但是阻尼比相同。
(2)將彈簧振子系統下方的節點耦合,施加結構外載荷。
(3)響應譜的頻率取值范圍必須包括,模態計算中提取階數的固有頻率范圍。
4.當獲取一種類型的響應譜曲線時,可以方便的將其轉換為其他類型的響應譜,主要方法就是乘以或除以頻率。
注意頻率轉換的單位:ωrad/s = 2πf Hz
3、響應譜分析的類型
結構中存在兩種響應譜計算類型:單點響應譜(SPRS) ;多點響應譜(MPRS)
4、承受響應譜作用的結構:
(1)結構承受的響應譜值激勵方向和頻率分量是已知的;
(2)平均作用到結構的所有支撐點
(3)Workbench目前不支持將響應譜施加到非支撐點,但是可以通過插入命令流實現。
單點響應譜分析應用領域:
-Nuclear power plant buildings andcomponents, for
seismic loading;
-Airborne Electronic equipment for shockloading
-Commercial buildings in earthquake zones
響應譜分析要求結構是線性的,即具有常數總體剛度矩陣和總體質量矩陣。

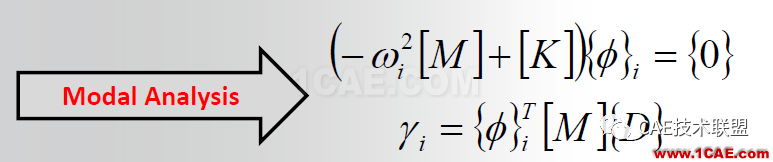

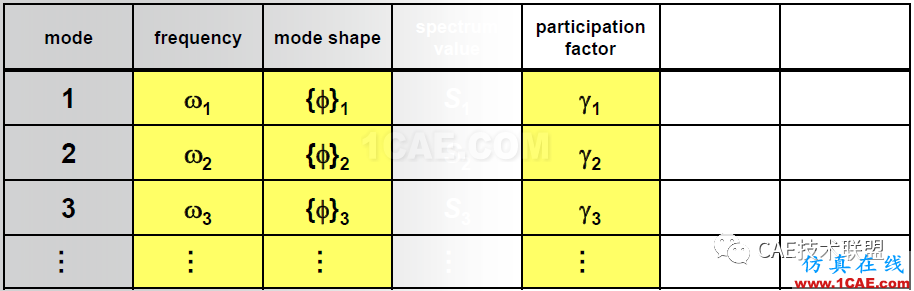

5、1.(一)參與系數γ
振型參與系統是在結構給定固有頻率下的響應量度
振型參與系統γ每一階振型對于給定方向的變形和應力的貢獻大小。
(二)響應譜值

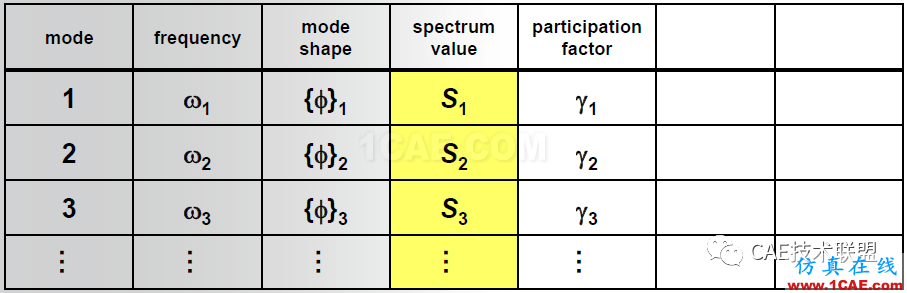

(1)對于每一個頻率,其對應的響應譜值可以從響應譜曲線中獲得;
(2)在固有頻率與響應譜值點之間采用對數-對數插值獲得;

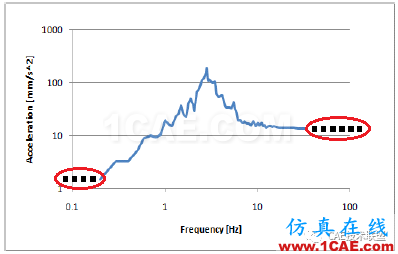

(3)對于響應譜曲線以外的譜值,不使用外推法,而是直接使用響應譜的最后值。
(三)模態系數A

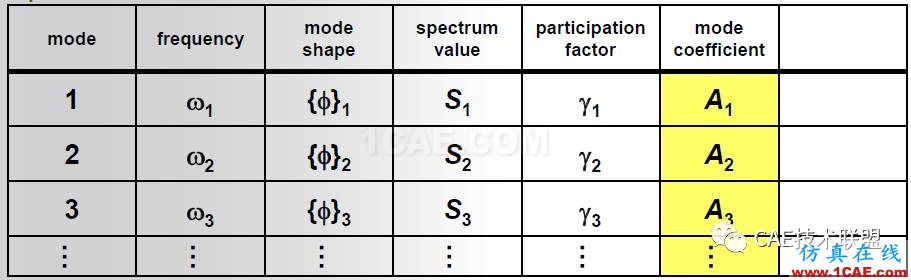

(1)The mode coefficients, Ai, is defined as the amplification factorthat is multiplied by the eigen vector to give the actual displacement in eachmode;

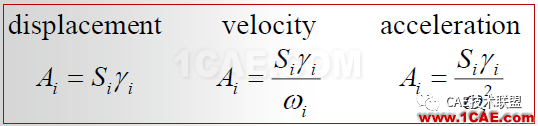

(2)模態系數Ai,可以使用參與系數和響應譜值獲得,并且和輸入的響應譜類型有關:
(四)各階模態的響應值R

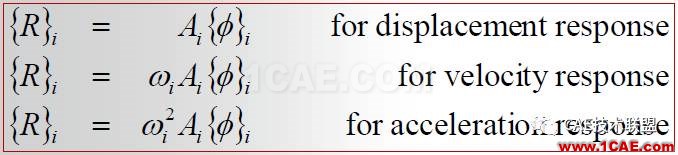

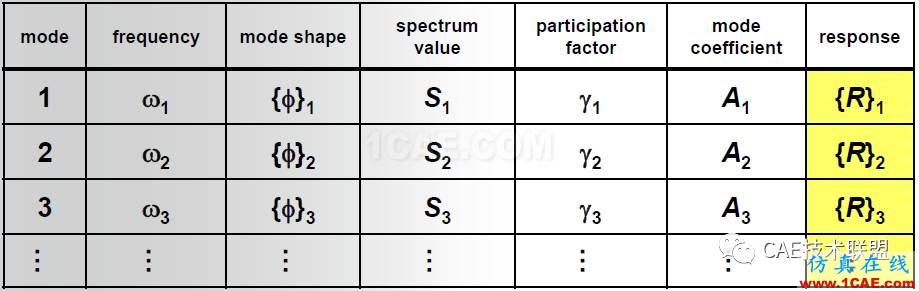

每一階模態的響應值(位移,速度和加速度),可以通過固有頻率,模態系統和模態振型獲得。
(五)模態合并的方法
(1)各階模態響應的平方和的均方根(SRSS)
尋找結構總體最大響應的最直接方法就是求各階模態響應的平方和的均方根,這個方法對于結構固有頻率分布比較均勻的問題,即不考慮各階模態計算結果的相互關聯,計算精度是可靠的。
(2)模態耦合系數ε
SRSS合并方法當遇到下列情況時,則需要使用模態耦合系數對模態合并方法進行修正
1)考慮固有頻率緊密分布(不是平均分布);
2)調整模態考慮部分或完全剛性響應;
3)沒有提取全部模態而考慮了高頻模態的影響。
2.模態合并的方法
(2)模態耦合系數ε
結構固有頻率是否是過密分布通過結構的臨界阻尼比進行判斷:
1)臨界阻尼比≤ 2%
結構相鄰兩個固有頻率的相對差值≤0.1,即認為結構的固有頻率是過密分布
例如:fi和fj 是結構相鄰的任意兩階固有頻率,且fi<fj,如果(fj - fi )/ fi ≤0.1,則說這階固有頻率分布過密,需要考慮這兩階固有對應的響應耦合。
2)臨界阻尼比>2%
結構相鄰兩個固有頻率的相對差值≤5*臨界阻尼比,即認為結構的固有頻率是過密分布,
例如:fi和fj 是結構相鄰的任意兩階固有頻率,臨界阻尼比為5%,且fi<fj,如果(fj - fi )/ fi ≤5*0.05=0.25,則說這階固有頻率分布過密,需要考慮這兩階固有對應的響應耦合。
(2)模態耦合系數ε
判斷出各階結構的響應之間是否存在耦合響應后,引入耦合系數來表征這一現象。0.0 ≤ε≤ 1.0
ε=0,表明各階響應之間沒有耦合;
ε=1,表明各階響應之間完全耦合;
0.0 < ε < 1.0 ,表明各階響應之間部分耦合;
程序提供兩種考慮各階響應耦合的模態合并方法:
1)完全二次方合并方法(CQC);
2)Rosenblueth 方法(ROSE);
程序基于相互耦合模態響應的阻尼和固有頻率計算耦合系數。
