引言
汽車是由幾千個零部件組成的復雜產品,在研發過程中常涉及到多種多樣的流體力學方面的工程問題,隨著現代CFD仿真技術的日趨成熟,企業完全可以將這種先進的研發手段與傳統的試驗和設計經驗相結合,形成互補,從而提升研發設計能力,有效指導新產品的研發設計,節省產品開發成本,縮短開發周期,從而大幅度提高企業的市場競爭力。下文是CFD仿真技術用于解決汽車整車產品研發過程中常見工程問題的簡要介紹:

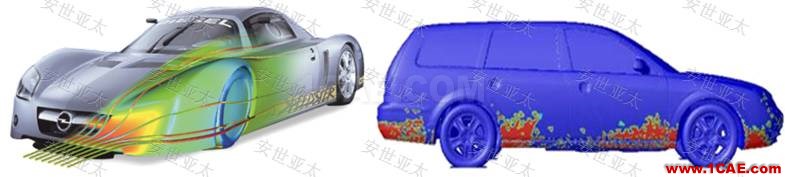

空氣動力學、氣動噪聲問題
-
阻力、升力、側向力分析
-
泥/水附著、車輛涉水分析
-
氣動噪聲、噪聲傳播分析


ANSYS FLUENT可以對汽車整車進行詳細的空氣動力學仿真,獲得詳細的流場細節特征分布情況,使用戶更好地理解整車的空氣動力學性能,為氣動減阻、降噪等問題提供幫助。

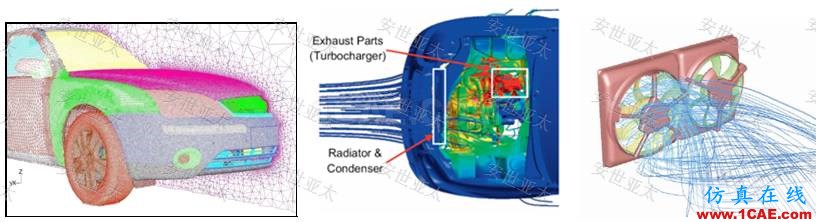

發動機艙熱管理問題
-
包含發動機艙的整車詳細空氣動力學分析
-
冷卻風扇、冷凝器、散熱器的分析
-
傳導、對流及輻射換熱分析

ANSYS FLUEN可以對整車及發動機艙進行熱管理分析,獲得詳細的冷卻模組進氣量及溫度場細節特征分布情況,為機艙內部的熱設計、熱保護提供幫助。

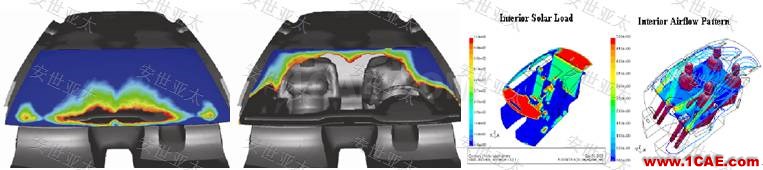

空調系統及乘員艙熱舒適性問
-
空調系統風流量分配及空調管路噪聲分析
-
除霜、除霧分析
-
乘員熱舒適性分析

ANSYS FLUENT可以進行瞬態的除霜、除霧過程分析,可以進行包含太陽輻射的乘員艙熱舒適性分析,可以進行空調管路的風流量分配及噪聲分析,為產品設計提供幫助。

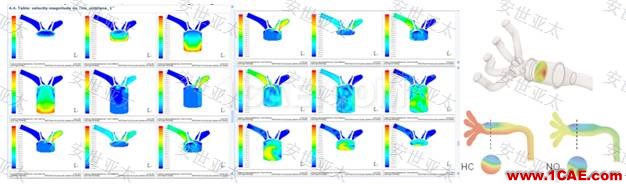

內燃機及進排氣系統問題
-
進排氣及缸內流動分析
-
缸內噴霧、燃燒分析
-
排氣后處理分析


ANSYS FLUENT可以對進排氣系統進行分析,獲得瞬態的缸內流動特性,可以分析缸內的噴霧、燃燒過程,可以分析三元催化器、SCR系統的工作過程等。

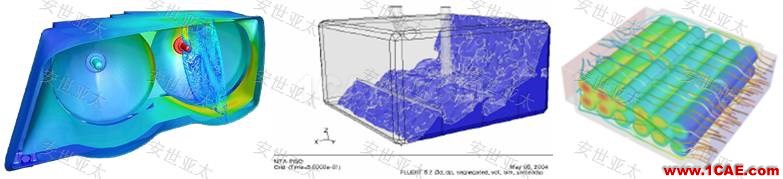

零部件(車燈、油箱、動力電池等問題)
-
車燈和燈室內的流場及溫度場分析
-
油箱加注過程分析、油箱晃動分析
-
電池單體放電過程發熱分析、電池組冷卻散熱分析

ANSYS FLUENT可以對車燈、油箱加注、油箱晃動、電池發熱、電池組冷卻等問題進行分析,此外還可以對剎車系統冷卻、渦輪增壓器、液力變矩器、燃油泵、齒輪泵、擺線泵等零部件進行分析。
相關CAE軟件模塊:
ANSYS FLUENT、CFX、ANSYS Tgrid、ANSYS ICEM CFD、ANSYS Icepak
