搜索ANSYS Workbench Meshing網格錄制Start Recording的方法說明
2017-12-07 by:CAE仿真在線 來源:互聯網
講解ANSYS Workbench Meshing中的一個非常實用的工具選項Start Recording(網格錄制)的使用方案(目前應該沒有書籍介紹這里的用法),以便解決眾多同學、同行苦惱于無法控制順序劃分,而導致復雜結構網格劃分無能為力失敗的問題,這是常常被使用者詬病Meshing不好用的一個原因。網格劃分流程簡述
1.通過slice工具、拉伸、旋轉等slice material選項將復雜結構進行切分,將切分后結構進行form new part操作再次形成新part。

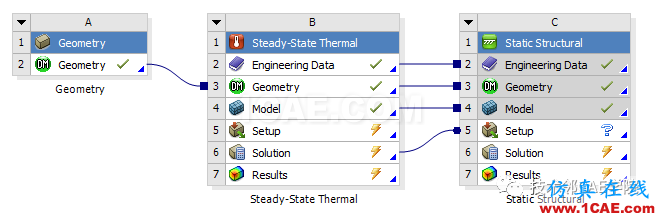

2.雙擊進入B4單元,創建命名選擇
命名選擇的創建作用,是為網格劃分的各個切分幾何進行順序編排,以期待網格劃分是能夠按照命名選擇順序依次完成,為Start Recording(網格錄制)進行準備。

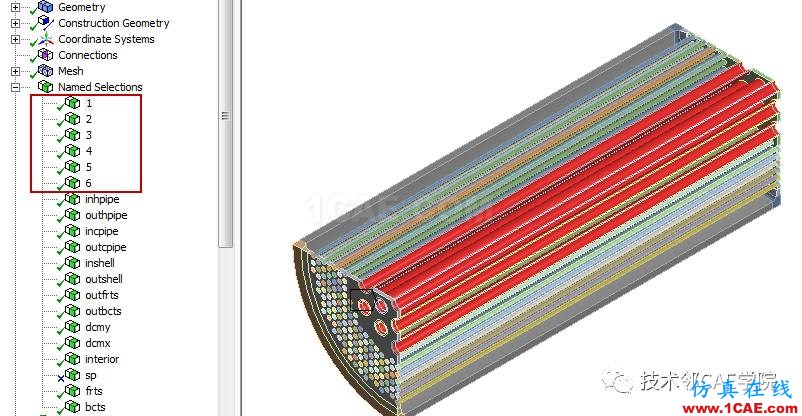

例如,這里按照期待:先劃分管子(半剖、小管子、大管子),再劃分側面、最后圓筒壁面。本例將之前切分的零件體分為6個命名選擇,如圖框內1-6的命名。
3.網格劃分局部控制

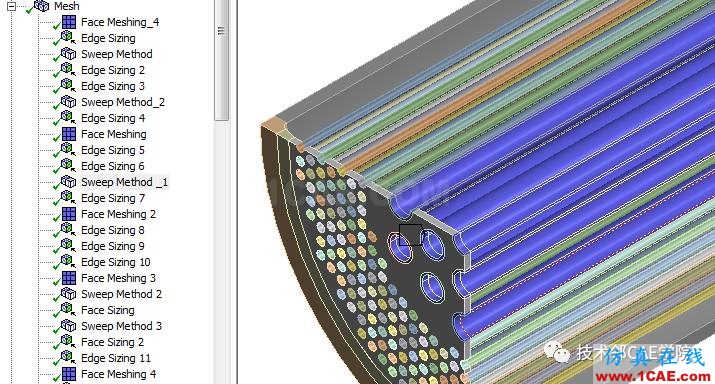

依次對各幾何體進行局部網格控制,本例采用面映射、掃略以及邊尺寸的控制。
局部控制是為了讓網格滿足質量控制的需求。
注意的是,一定要理解網格劃分是希望能夠按照預期的過程進行,這個預期過程后期是通過Start Recording功能完成的。切分結構因為進行form new part操作,臨近面共享節點。
另外必須注意的是,臨近結構切割共享節點,在處理網格局部方法上例如掃略,要保證掃略的層數嚴格對應。否則可能導致劃分失敗。
4.啟動Start Recording(網格錄制),同時自動跳轉到worksheet。

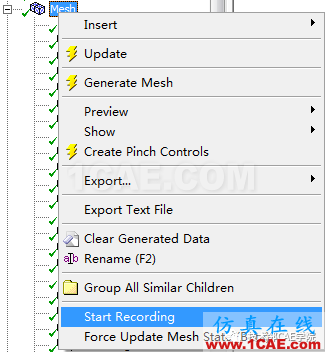

右鍵啟動Start Recording,將會界面自動跳轉到worksheet,如下圖所示。

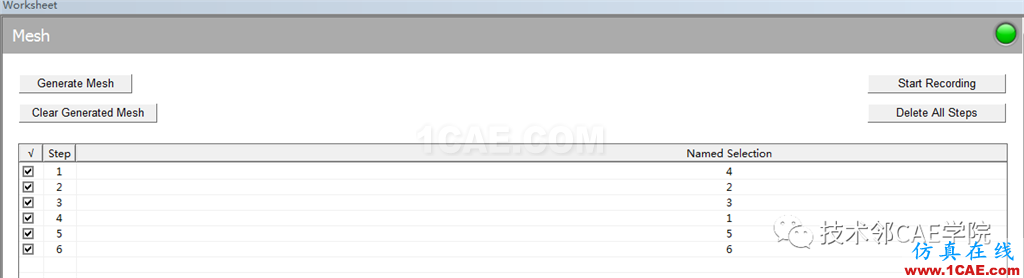

按照期望順序進行先畫哪里幾何體再畫哪里幾何體的設置,根據命名選擇進行定義。
例如這里希望劃分的命名選擇幾何體的順序是4-2-3-1-5-6。
點選Generate Mesh后,能夠看見網格劃分是分批次步驟將命名選擇的幾何體進行劃分網格,動態劃分過程無法捕捉,見諒。
這有效的解決所有零件同時劃分導致劃分失敗的弊端,同時能夠相對較好的控制網格質量。
用戶可以進行清理網格、產生網格、刪掉全部刻錄步驟以及刻錄四個選項來控制錄制網格生成過程(一般用戶點擊Generate Mesh即可)。
大家可以先用簡單的例子嘗試,最后再在實際項目和工程中采用該方法,一定會對大家的網格工作帶來大量的方便之處。

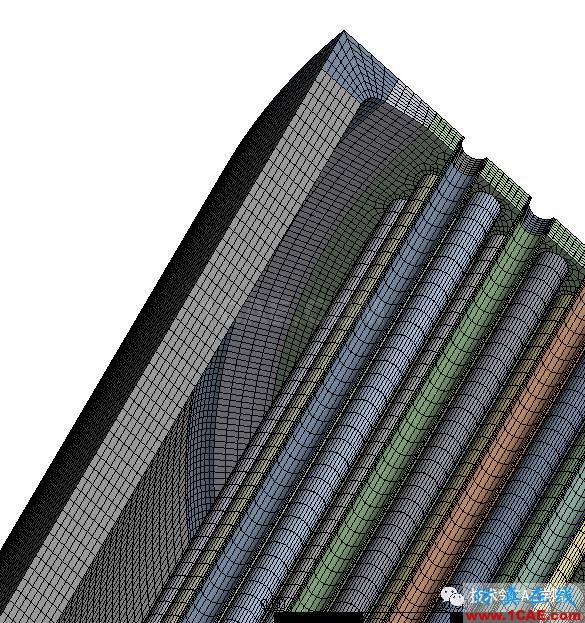

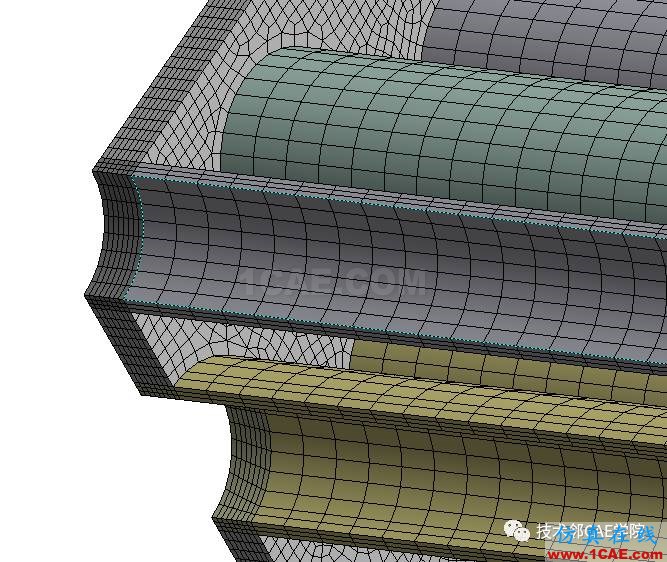

5.網格劃分結果

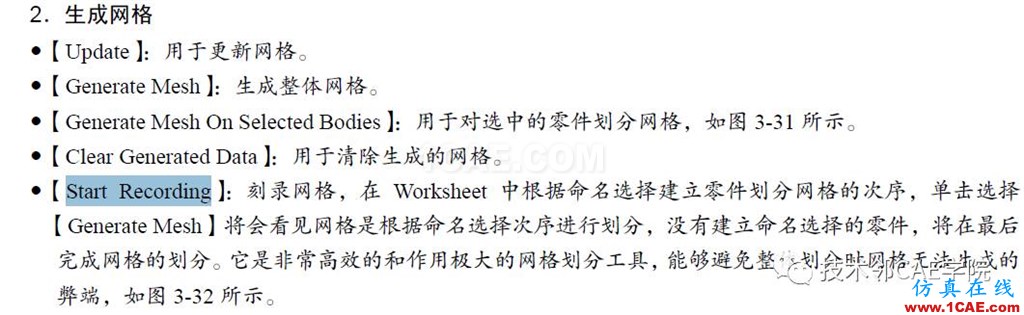

6.標注書內未交代過程章節位置,便于購書同學和同行查找出處。
*另,水平有限,適合于新手初學和進階提高使用,書中具有詳細的step by step步驟操作。由于眾口難調,可能未必令每人都能有所收獲,但依舊希望開卷有益,也請大家?guī)椭刚筒檎义e誤。
這里將書目錄發送上來,方便大家對應查閱和評判指正。
