案例丨耐火硅酸鈣砌體墻防火性能仿真優化

2017-12-28 by:CAE仿真在線來源:互聯網

在ANSYS平臺上結合OptiSLang,對耐火硅酸鈣砌體墻進行仿真分析,并在其后進行參數敏感性分析,能夠?qū)δ突鸸杷徕}砌體墻綜合防火性能(耐高溫能力,結構承載能力,失效破壞模式)進行優化,發掘其潛力。

本案例中,需要使用瞬態熱分析、非線性多場分析與參數優化模塊進行耦合分析,技術路線,如圖:

案例丨耐火硅酸鈣砌體墻防火性能仿真優化ansys培訓的效果圖片1

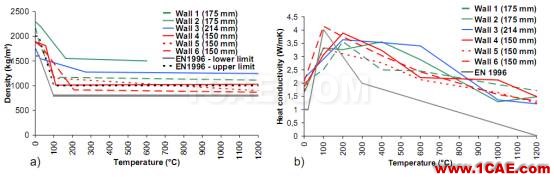

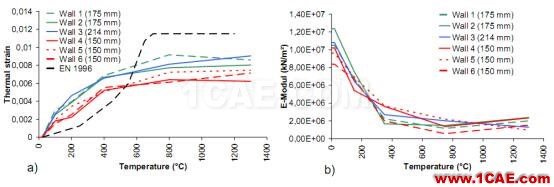

由于材料的防火性能需要通過實驗獲得,在仿真前需要得到溫度相關的各項性能如圖:

案例丨耐火硅酸鈣砌體墻防火性能仿真優化ansys培訓的效果圖片2

案例丨耐火硅酸鈣砌體墻防火性能仿真優化ansys培訓的效果圖片3

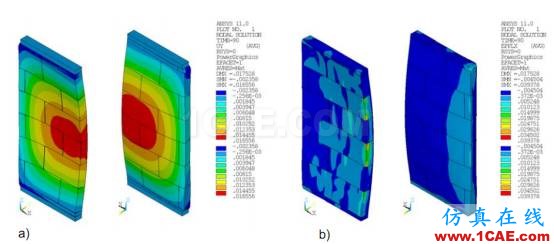

準備就緒后,使用多場耦合計算墻體變形和應力:

案例丨耐火硅酸鈣砌體墻防火性能仿真優化ansys培訓的效果圖片4

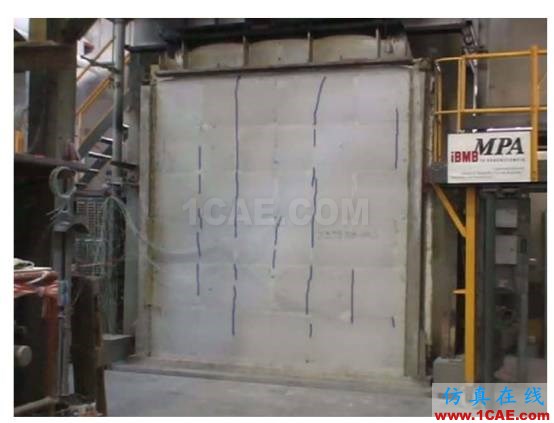

并與實驗開裂的地方比對

案例丨耐火硅酸鈣砌體墻防火性能仿真優化ansys培訓的效果圖片5

其后,基于完整的實驗-仿真數據比對,使用參數優化平臺對參數進行重要程度的辨識:

案例丨耐火硅酸鈣砌體墻防火性能仿真優化ansys培訓的效果圖片6

得到了其中兩種材料的選擇對應力影響最大,并根據這個敏感程度進行材料優化,提高耐火硅酸鈣砌體墻的整體防火能力。

本案例中,展示了使用多場耦合結合參數優化軟件,計算出建筑物選中材料的選擇,提供了另外一個提高建筑物防火能力的設計途徑以及量化指標,提高了工程設計的技術含量,能夠選用更合適的材料滿足設計要求。
