Workbench中利用Python驅動DM執行Jscript腳本參數化建模

2017-09-15 by:CAE仿真在線來源:互聯網

Workbench的工作平臺下可以利用Python進行一些操作,包括添加system和component等等,在工作臺所做的一些操作也都能夠被py代碼所記錄,例如添加幾何模塊DM,打開、更新、以及關閉DM模塊。

而DM模塊本身的腳本語言是jscript,也即是在DM中所進行的建模操作(主要是sketch草圖命令能夠被DM所記錄,而一些簡單的三維操作例如拉伸、旋轉等則可以通過添加js API命令完成)。因此,DM可以通過執行Jscript腳本進行自動參數化建模。

基于這兩方面的理解,可以結合這兩塊內容,可以利用Python驅動DM執行Js腳本進行自動化建模。

首先創建好Jscript腳本文件,文件代碼如下所示,代碼創建了一個簡單的模型,一個名稱為Sketch1的草圖,草圖中定義了坐標,草圖的主要內容是橢圓線,采用的函數為Ellipse,該函數在Workbench的幫助文檔有比較詳細的解釋。

這里補充一點,DM中的js腳本記錄是比較有意思的,完全不像ANSYS 經典中的log文件記錄,js記錄的是最終所呈現的結果,而不關心這個結果是怎么得來的,也即是其內部有一個轉化過程。

var ps1 = new Object();

ps1.Plane = agb.GetActivePlane();

ps1.Origin = ps1.Plane.GetOrigin();

ps1.XAxis = ps1.Plane.GetXAxis();

ps1.YAxis = ps1.Plane.GetYAxis();

ps1.Sk1 = ps1.Plane.NewSketch();

ps1.Sk1.Name = "Sketch1";

with (ps1.Sk1) { ps1.El7 = Ellipse( 8.0, 10.0, 9.0, 6.0, 5.0, 12.0); }

agb.Regen();

然后需要寫Python代碼,用于在Workbench下面添加一個DM模塊,并自動打開。

利用Python向DM傳遞js代碼需要用到SendCommand函數,具體應用如下所示:

# encoding: utf-8

# Release 16.0

SetScriptVersion(Version="16.0.361")

template1 = GetTemplate(TemplateName="Geometry")

system1 = template1.CreateSystem()

system1 = GetSystem(Name="Geom")

geometry1 = system1.GetContainer(ComponentName="Geometry")

geometry1.Edit()

geometry1.SendCommand( Command = """var ps1 = new Object();

ps1.Plane = agb.GetActivePlane();

ps1.Origin = ps1.Plane.GetOrigin();

ps1.XAxis = ps1.Plane.GetXAxis();

ps1.YAxis = ps1.Plane.GetYAxis();

ps1.Sk1 = ps1.Plane.NewSketch();

ps1.Sk1.Name = "Sketch1";

with (ps1.Sk1) { ps1.El7 = Ellipse( 8.0, 10.0, 9.0, 6.0, 5.0, 12.0); }

agb.Regen();""")

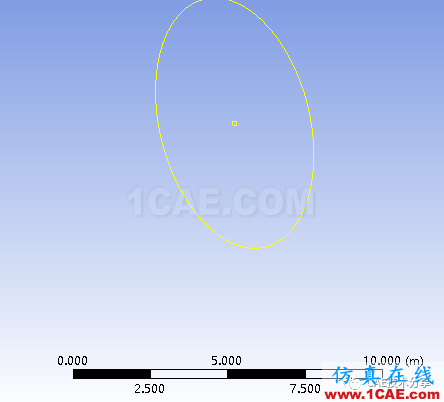

其中打開DM的函數是geometry1.Edit(),之后通過SendCommand命令像DM中傳輸一段js腳本命令,執行后即可在Workbench中顯示如下所示:

Workbench中利用Python驅動DM執行Jscript腳本參數化建模ansys分析案例圖片1

注意:上段python代碼中有一條geometry1.Edit(),該函數是打開DM,若沒有該行,那么執行該段代碼時不會打開DM,而是相當于批處理的形式進行運行,結果依然會生成相應的幾何模型,只是看不到彈出的DM窗口。

生成的簡單模型如下所示:

Workbench中利用Python驅動DM執行Jscript腳本參數化建模ansys分析案例圖片2

上文中所說的workbench可以自動記錄py代碼,DM可以自動記錄js代碼,代碼的提取過程這里不做詳細闡述,大概前面所推送的文章可能已經說清楚了怎么操作。

另外,關于DM自動記錄的js腳本,可以簡單說一點。DM自動記錄的js腳本是比較完備的,因此整個結構也相對較長,可以根據自己實際需要,進行一些修改和調整,將比較長的js代碼減縮成較短。下面是一個例子,首先是DM自動記錄的代碼,如下:

function planeSketchesOnly (p)

{

//Plane

p.Plane = agb.GetActivePlane();

p.Origin = p.Plane.GetOrigin();

p.XAxis = p.Plane.GetXAxis();

p.YAxis = p.Plane.GetYAxis();

//Sketch

p.Sk1 = p.Plane.NewSketch();

p.Sk1.Name = "Sketch1";

//Edges

with (p.Sk1)

{

p.Ln7 = Line(0.50000000, 0.00000000, 0.52000000, 0.00000000);

p.Ln8 = Line(0.52000000, 0.00000000, 0.52000000, -1.00000000);

p.Ln9 = Line(0.52000000, -1.00000000, 0.50000000, -1.00000000);

p.Ln10 = Line(0.50000000, 0.00000000, 0.50000000, -1.00000000);

}

//Sketch

p.Sk2 = p.Plane.NewSketch();

p.Sk2.Name = "Sketch2";

//Edges

with (p.Sk2)

{

p.Ln11 = Line(0.10000000, -0.60000000, 1.00000000, -0.60000000);

p.Ln12 = Line(1.00000000, -0.60000000, 1.00000000, -0.62000000);

p.Ln13 = Line(1.00000000, -0.62000000, 0.10000000, -0.62000000);

p.Ln14 = Line(0.10000000, -0.62000000, 0.10000000, -0.60000000);

p.Ln15 = Line(0.00000000, -0.50000000, 1.36996958, -0.50000000);

}

//Dimensions and/or constraints

with (p.Plane)

{

//Dimensions

var dim;

dim = HorizontalDim(p.Ln7.End, 0.52000000, 0.00000000,
