基于GTN模型的金屬材料拉伸頸縮現象模擬

2017-09-02  by:CAE仿真在線  來源:互聯網

GTN模型的適用范圍:延性金屬

微觀尺度的孔洞形核 生長和聚合模型

孔洞的演化方程

微觀塑性應變的演化方程

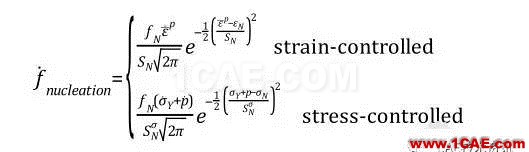

孔洞的形核有兩種:應力和應變

GTN模型的屈服準則

單元建模:

采用軸對稱

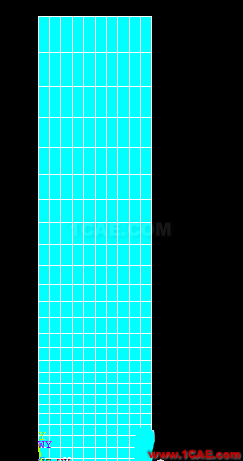

金屬干的軸對稱模型

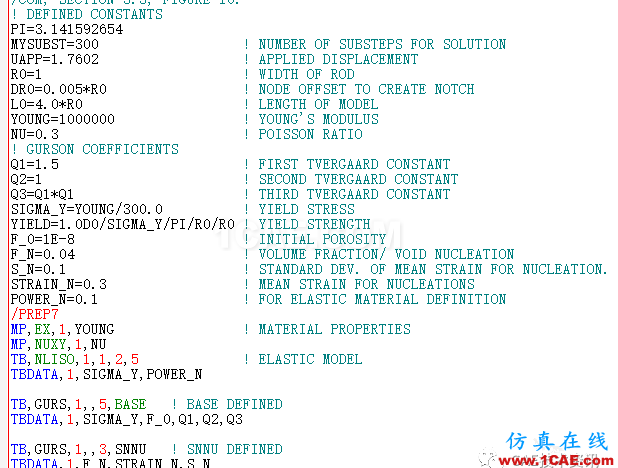

GTN模型的材料定義

分析類型:靜力分析,(動態分析還沒有做,后續做出來再show一下)

邊界條件:下端固定,上端施加位移

計算結果

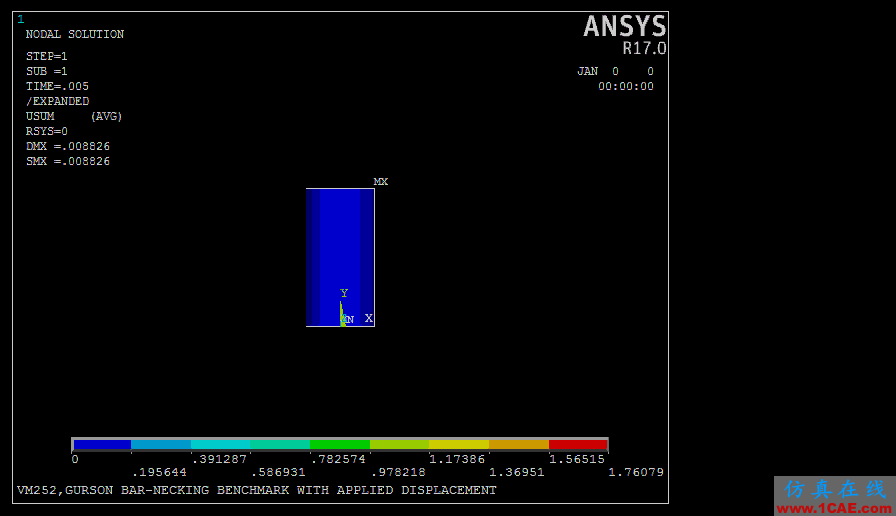

基于GTN損傷模型的延性金屬拉伸頸縮現象模擬

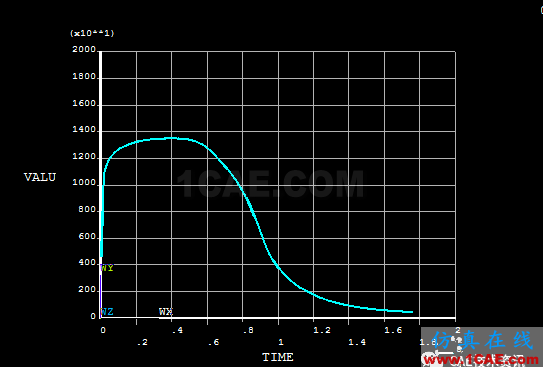

載荷位移曲線

后續可進一步的研究:

1、基于GTN的動態損傷、斷裂分析和裂紋擴展研究

2、動力學的GTN模型分析

作者說明:

ANSYS采用GTN的本構,利用宏觀的有限元方法實現模擬微觀尺度的延性金屬的損傷過程,但無法顯示孔洞的形核 生長 聚合甚至裂紋形成等微尺度信息,但可以從宏觀角度以較少的計算費用實現結構的損傷分析,相比于分子動力學,這個方面的優勢非常明顯。

另外分享一個基于分子動力學(MD)的金屬拉伸的孔洞形核、生長和聚合的數值仿真案例
