搜索CAE在動力電池散熱系統分析中的應用
2017-09-02 by:CAE仿真在線 來源:互聯網
1.分析中采用的前提和假設
2.功耗及風機設置
? 單個電池的發熱量按照放電電流1C和內阻2毫歐姆確定,電池為20AH。

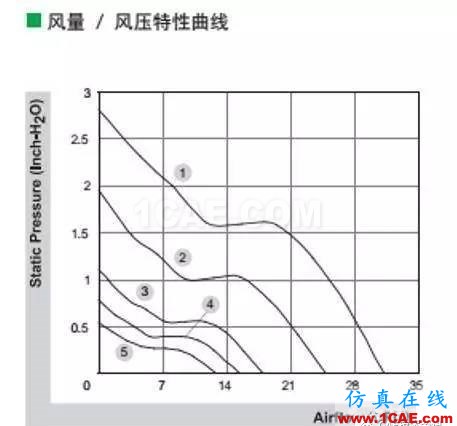

? 風機風量15.4CFM,風壓0.78inch*H20

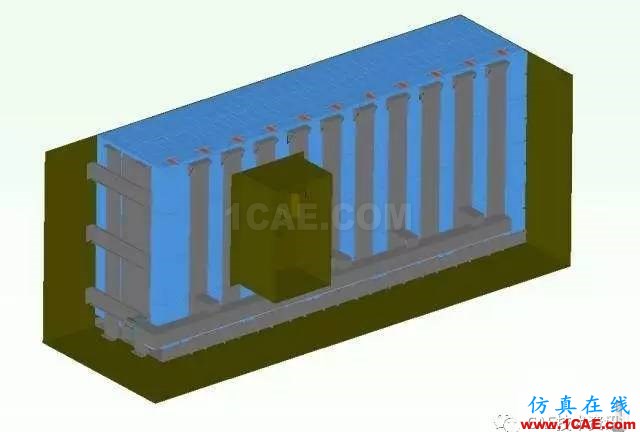

3D幾何模型:

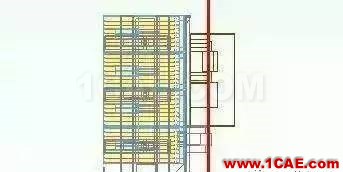

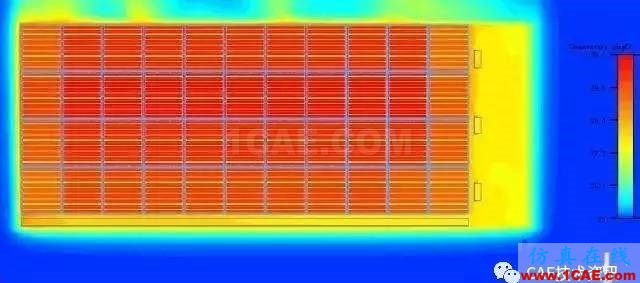

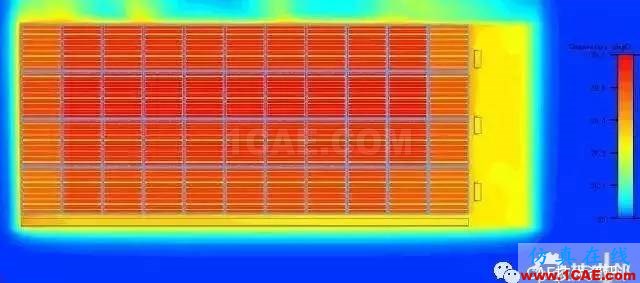

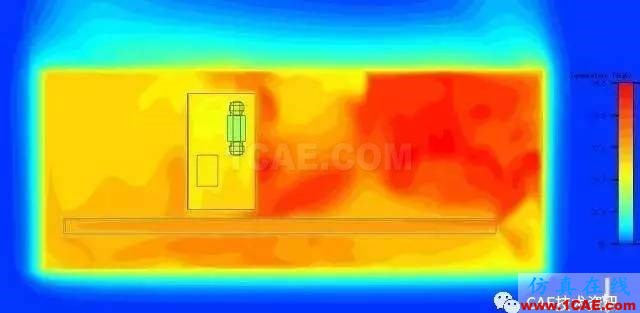

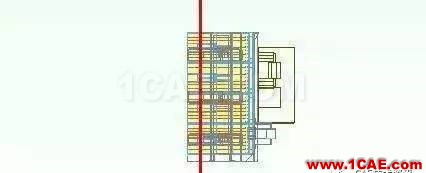

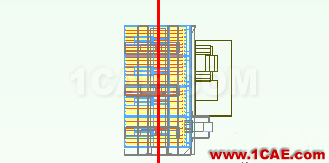

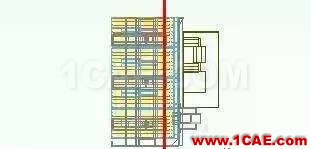

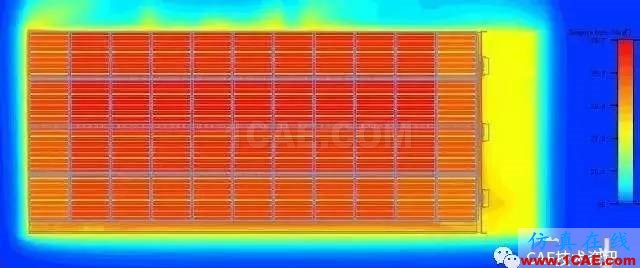

放電一小時溫度截面云圖(Y方向)

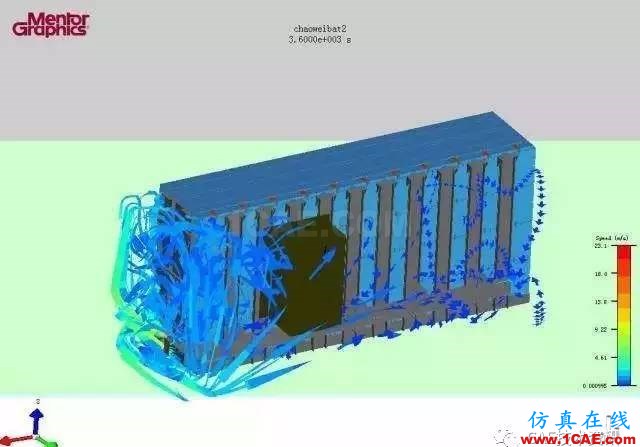

放電一小時速度流動圖:

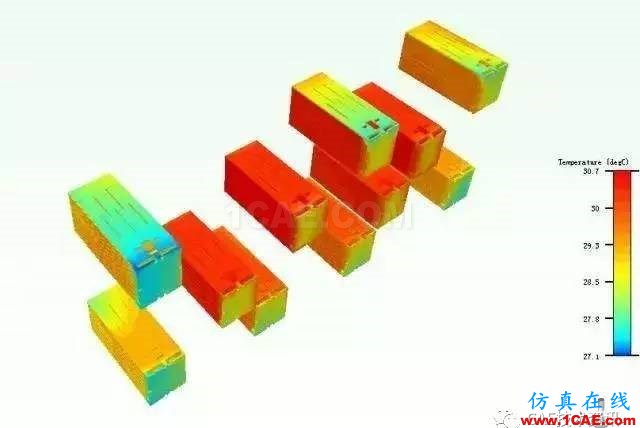

單一模組(僅選取一部分)充電一小時溫度分布圖:
仿真結論
1.在環境溫度25度的情況下,電池組放電一小時最大溫度為30.7度,若沒超過電池工作的溫度范圍則系統可以正常運行。
2.外殼向外散熱方面,對流散熱功率11.85W,輻射散熱功率為26.67W,若今后出現熱量不能很好的散到環境中的情況,則可以嘗試在外殼上增加翅片來增加對流散熱功率。
3.單個電池片的散熱方式目前主要是導熱。
文章綜合于網絡,如有侵權請聯系刪除!
