搜索ANSYS中改變節點坐標命令upcoord和upgeom用法討論【轉發】
2017-09-06 by:CAE仿真在線 來源:互聯網
很多朋友在做關于結構幾何初始缺陷的相關項目時,會涉及到如何修改結構節點坐標的問題。ANSYS中自帶有修改節點坐標的兩個命令,分別是upcoord和upgeom。然而這兩者在其使用上具有一定的差異性,簡單來講,upcoord是根據當前位移結果來修改節點坐標,相當于在沒有荷載的情況下,改變模型形狀,重新計算時,結構剛度矩陣不在發生變化,而upgeom是根據以前的RST數據結果文件來修改節點坐標,重新計算時,會重新生成剛度矩陣,因?yàn)閯偠染仃嚨母淖?會導致兩者在重新計算后的結果會有一定的差異。本文便以一個小案例來體現兩者使用上的不同。
在具體講述案例之前,先來看看二者使用的格式。
UPCOORD,FACTOR,Key
factor-將當前節點位移解乘以該因子,用來修改節點坐標;
key-是否將當前位移清零;默認0-不清零;1-清零。
UPGEOM,FACTOR,LSTEP,SBSTEP,Fname,Ext,--
從結果文件“Fname"."Ext”中調用低Lstep步,Sbstep子步的位移結果,對節點坐標進行修正。Factor同上,沒有將以前結果清零的問題。
本次案例以一塊四個角點固結的板為例。該案例荷載主要分為兩部分,第一部分是面荷載,大小為100e3;第二部分是豎向節點力,大小為100e3。主要討論采用upcoord和upgeom更新節點坐標后相應的結果變化以及和直接加上兩部分荷載后結果的對比。
模型一:
(采用upcoord更新模型)
finish
/clear
/prep7
et,1,181
r,1,.3
rectng,0,10,0,10
lesize,all,.5
mp,ex,1,3e10
mp,prxy,1,.2
amesh,all
SFA,all,1,PRES,-100e3
allsel
/solve
nslk,s
d,all,all
allsel
solve
upcoord,1,on
SFAdele,all,all
allsel
f,all,fz,-100e3
solve
/post1
plnsol,u,z
*get,nsol,plnsol,0,min
!求出nsol=-1.21
當upcoord位移清零打開時,這時候可以通過后處理查看其位移云圖,發現其為0 ,但其保留了節點應力狀態。

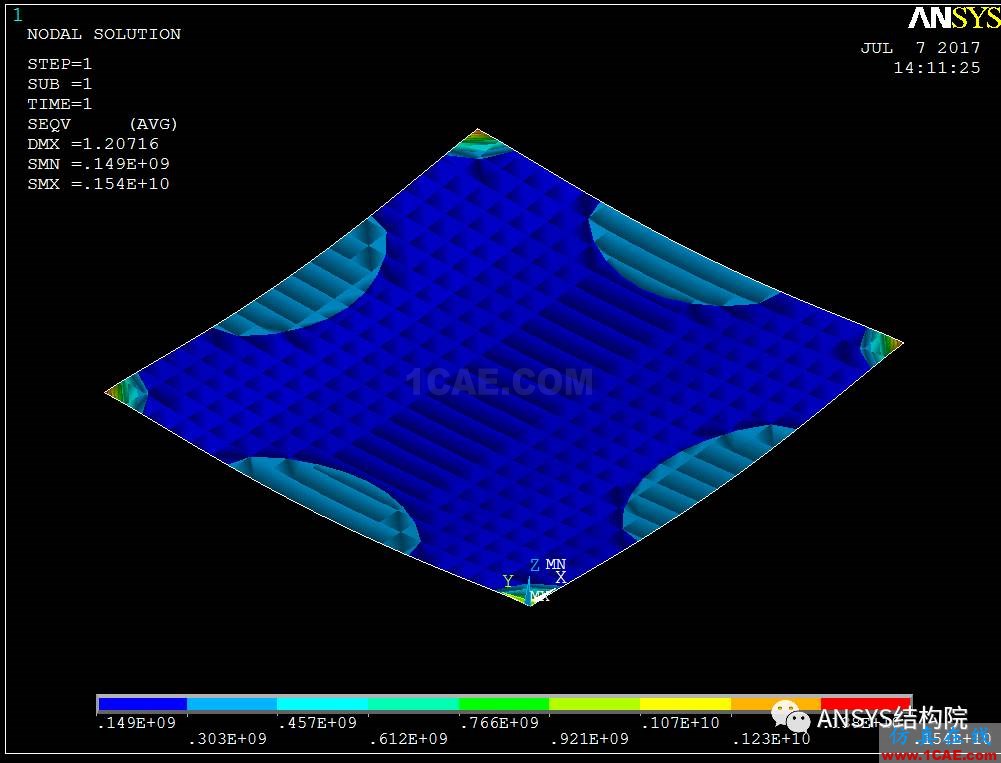

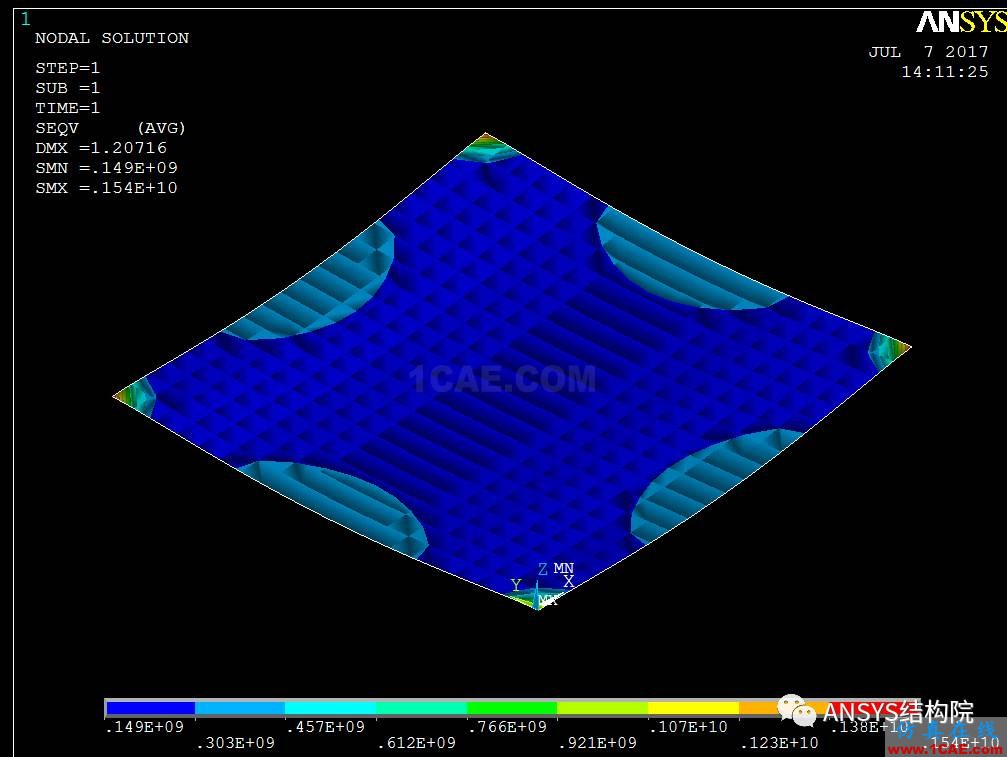

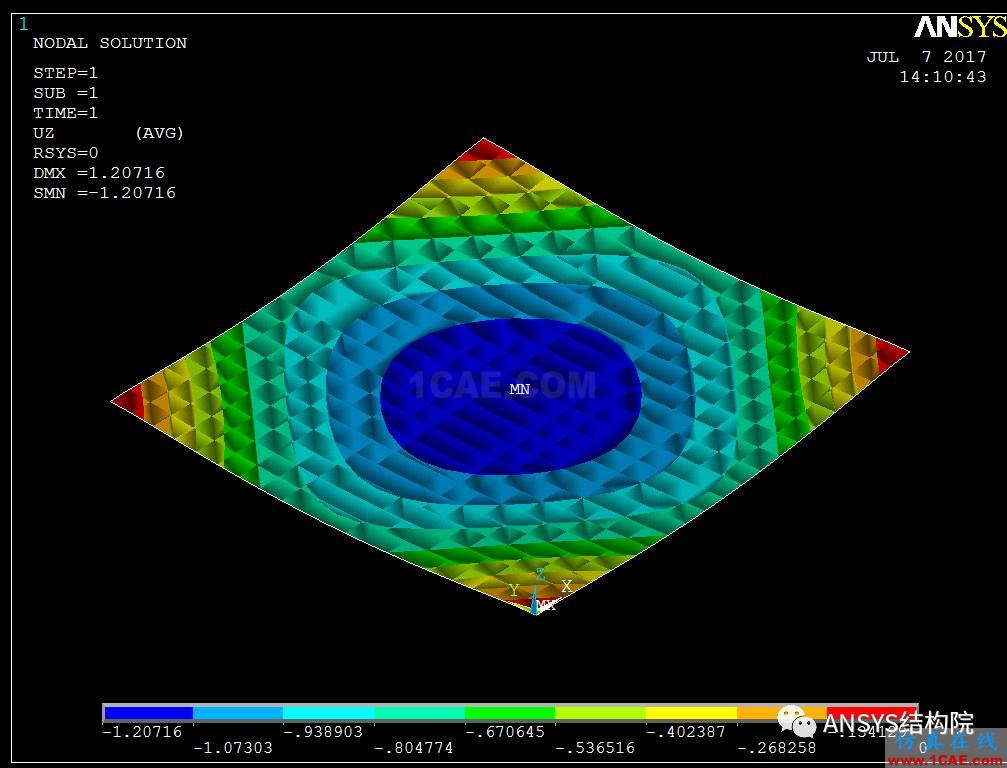

最終的位移云圖和應力云圖如下:
模型二:
(采用upgeom更新模型)
finish
/clear
/filname,ban
/prep7
et,1,181
r,1,.3
rectng,0,10,0,10
lesize,all,.5
mp,ex,1,3e10
mp,prxy,1,.2
amesh,all
SFA,all,1,PRES,-100e3
allsel
/solve
nslk,s
d,all,all
allsel
solve
finish
/prep7
UPGEOM,1,LAST,LAST,'ban','rst'
SFAdele,all,all
allsel
f,all,fz,-100e3
/solu
solve
/post1
plnsol,u,z
*get,nsol4,plnsol,0,min
當使用upgeom時,這時候可以通過后處理查看其位移云圖,發現其保留了位移狀態,但應力清零。

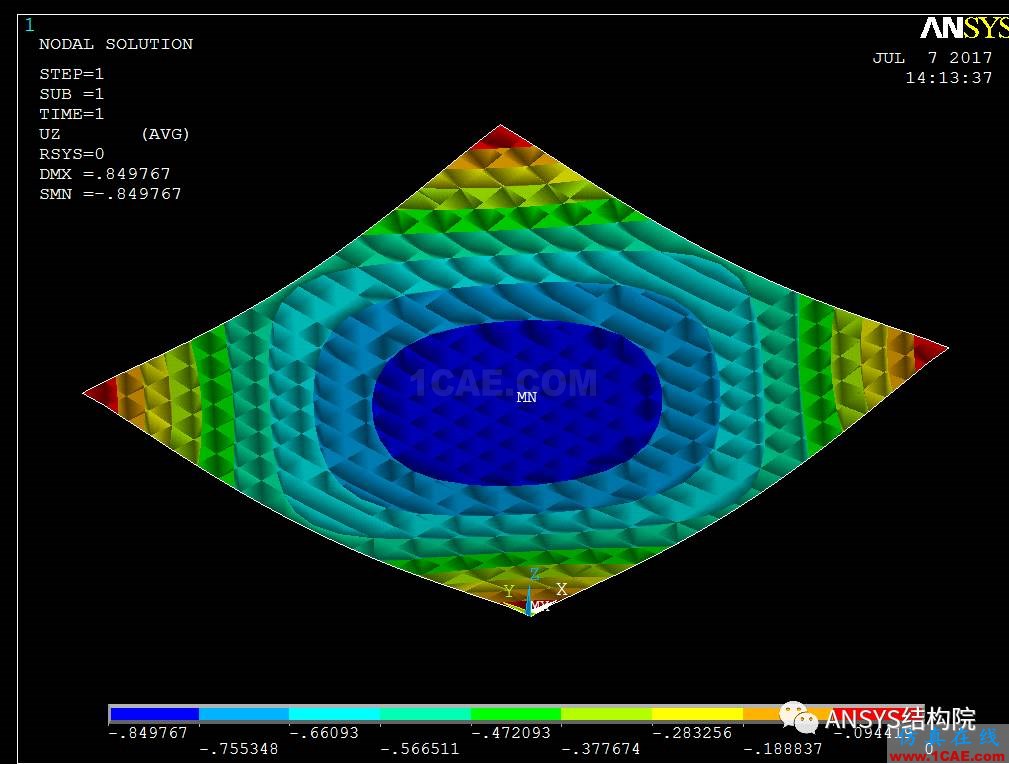

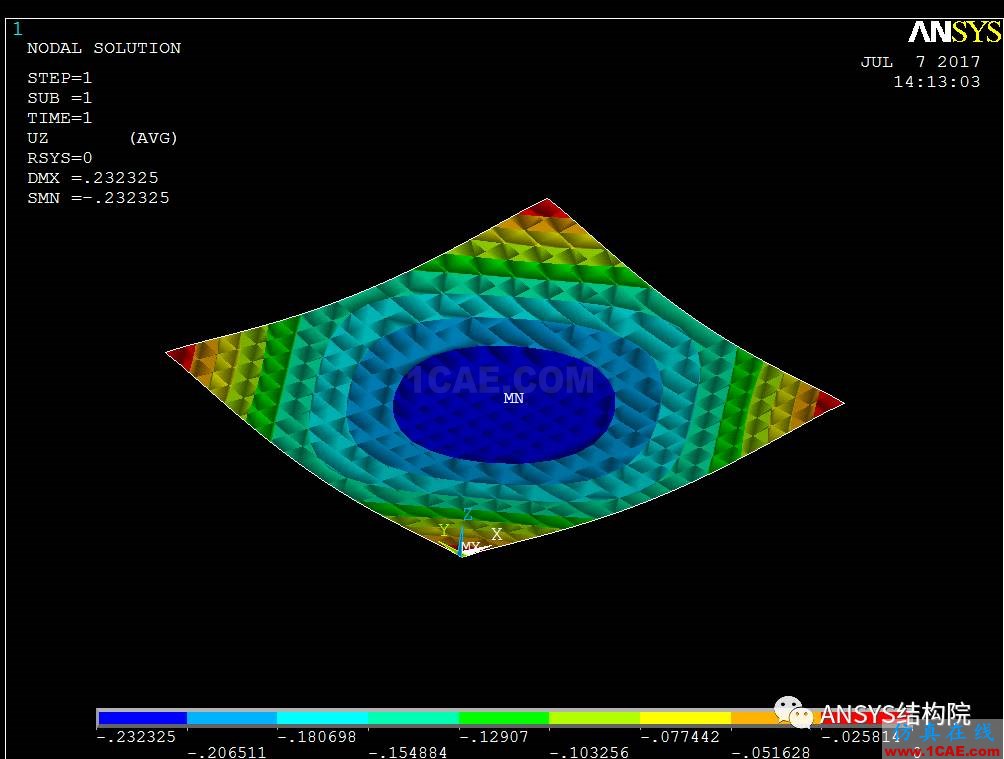

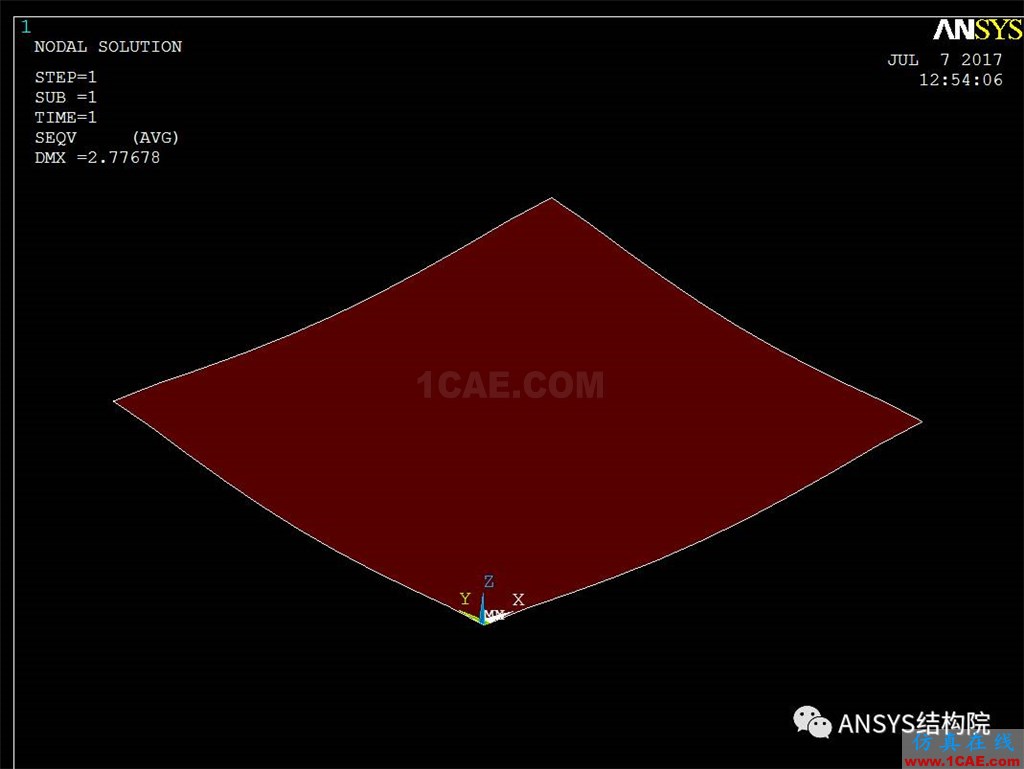

最終的位移云圖和應力云圖如下:
模型三:
(直接疊加兩部分荷載)
finish
/clear
/prep7
et,1,181
r,1,.3
rectng,0,10,0,10
lesize,all,.5
mp,ex,1,3e10
mp,prxy,1,.2
amesh,all
SFA,all,1,PRES,-100e3
f,all,fz,-100e3
allsel
/solve
nslk,s
d,all,all
allsel
solve
/post1
plnsol,u,z

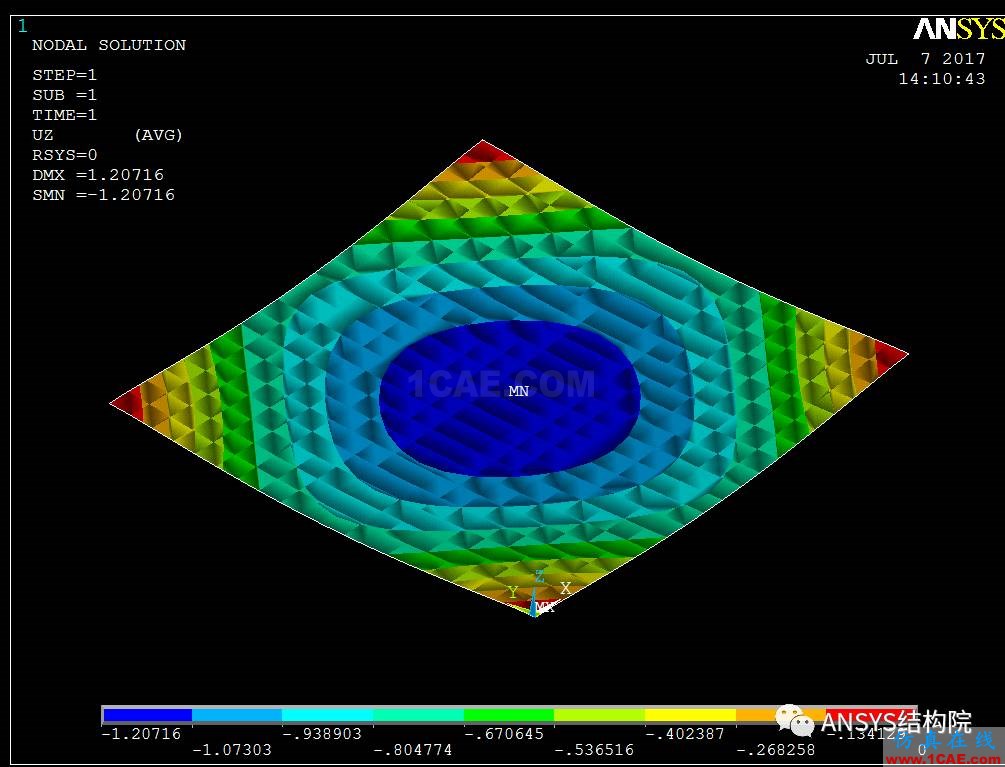

最終結果云圖如下:
對比模型一和模型三可知,因?yàn)楹奢d相同,兩者結果完全相同,說明采用upcoord時,在后續計算中并沒有改變其剛度矩陣;對比模型二和模型三,結果不一樣,主要原因在于采用upgeom后,在后續計算中軟件重新生成剛度矩陣,導致結果發生改變。
總結:upcoord 是以當前數據庫文件為準來改變節點坐標,而upgeom則是以結果數據文件為準來改變節點坐標,前者并不會改變結構剛度矩陣,而后者則會重新生成剛度矩陣。故在做類似有幾何初始缺陷的非線性屈曲分析時,如果我們采用特征值屈曲分析的低階模態作為初始幾何缺陷時,應使用upgeom命令來達到類似效果.
轉自公眾號:水哥 ANSYS結構院
