基于ANSYS經典界面的實體-板單元連接建模

2017-09-30  by:CAE仿真在線  來源:互聯網

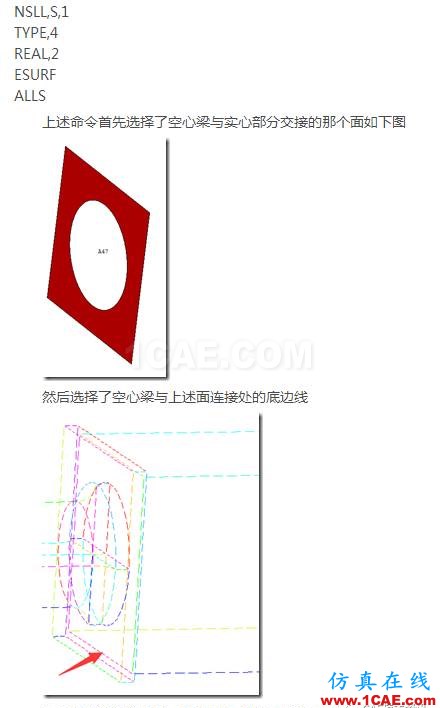

基于ANSYS經典界面的實體-板單元連接建模ansys結構分析圖片1

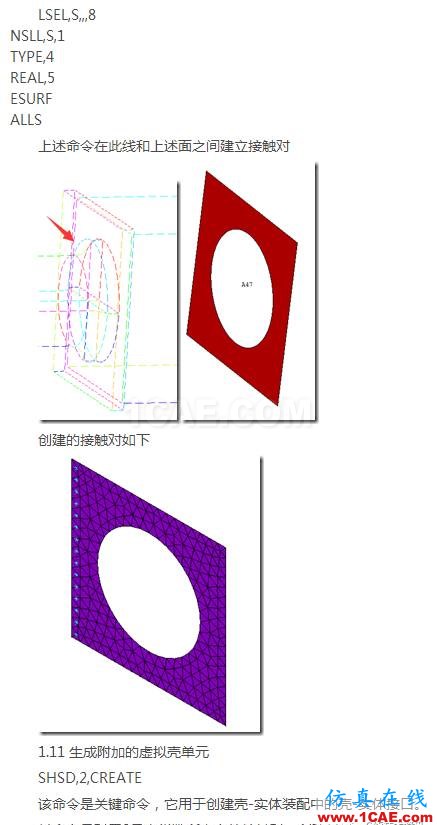

基于ANSYS經典界面的實體-板單元連接建模ansys結構分析圖片2

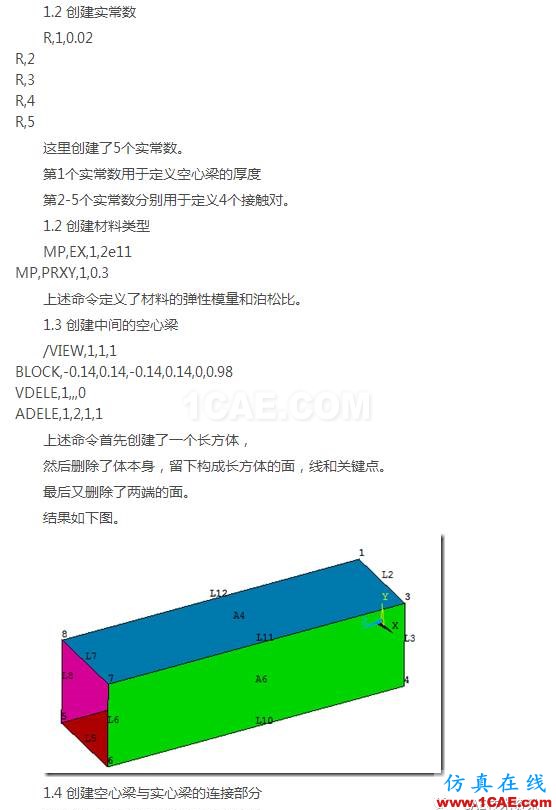

基于ANSYS經典界面的實體-板單元連接建模ansys結構分析圖片3

基于ANSYS經典界面的實體-板單元連接建模ansys結構分析圖片4

基于ANSYS經典界面的實體-板單元連接建模ansys結構分析圖片5

基于ANSYS經典界面的實體-板單元連接建模ansys結構分析圖片6

基于ANSYS經典界面的實體-板單元連接建模ansys結構分析圖片7

基于ANSYS經典界面的實體-板單元連接建模ansys分析圖片8

基于ANSYS經典界面的實體-板單元連接建模ansys分析圖片9

基于ANSYS經典界面的實體-板單元連接建模ansys分析圖片10

基于ANSYS經典界面的實體-板單元連接建模ansys分析圖片11

基于ANSYS經典界面的實體-板單元連接建模ansys分析圖片12

基于ANSYS經典界面的實體-板單元連接建模ansys分析圖片13
