結構工程是人類文明的脊梁
目 錄
1. 以石、木、磚為主要建筑材料的時代
2. 混凝土的簡史
3. 鋼鐵材料
4. 彈性力學
5. 結構力學
6. 有限元方法的產生與發展
7. 結構抗震
8. 作用在結構上的載荷
人類文明程度的一種標志體現在各種結構上,承受力而又有一定功能的物體都可以歸結為結構,如高樓、車、船、飛機、大橋、大壩、機床、望遠鏡、精密儀表等都可看為特定的結構。廣義地說,地殼、巖基、土層也可以看為結構。人類愈進步,結構愈復雜。
所謂建筑,一要實用、舒適、好看;二要安全、經濟。
前一個任務是屬于建筑學要解決的問題。而后一類問題就是工程結構、結構力學要解決的問題。
結構設計,包含結構物本身的強度、剛度、動力及穩定性分析。
目前結構設計大部分工作量都開始由計算機承擔,這就是計算結構力學與結構CAD(計算機輔助設計)。
結構設計的另一方面是確定結構所受的荷載。
還包括保持一定功能的優化設計,新結構形式的研究與結構的加工與成形的研究。如果我們能在鋼結構設計中選用優化的方法,節約1%的鋼材,它就相當于建造一座年產百萬噸的鋼廠。
1、以石、木、磚為主要建筑材料的時代
無論是東方還是西方,在使用鋼、混凝土為主要建筑材料之前,時間最長的是以石、木、磚為建筑材料。
具體來說,西方多以石料作建筑材料,而我國和東方各國多以磚、木為建筑材料。
木結構不耐火,所以我國存世古建筑歷史很長的不多。
早期的材料力學研究
達·芬奇在他的手稿中研究和討論了柱所能承受的載荷。
伽利略在他《關于兩種新學科的對話》(1638年)提到、考查了固定端懸臂梁的承載能力的問題。
馬略特作了伽利略所作的實驗,由于他們的截面上平衡條件都不對,所以結果的系數都不正確。
雅科比·伯努利(Jacob Bernoulli,1654-1705)關于梁的研究,這就是現今人們所稱的伯努利梁理論。
2、混凝土的簡史
1774年,英國工程師斯密頓(J.Smeaton)在建造海上燈塔時石灰。粘土、砂混合物砌基礎,效果很好。
1824年英國石匠營造者亞斯普丁(J. Aspdim, 1779-1885)取得了燒制水泥的專利,因其與波特蘭地方的石材很相近,所以稱為波特蘭水泥。
法國1840、德國1855設水泥廠。
1970年世界每人每年使用水泥156公斤。
3. 鋼鐵材料

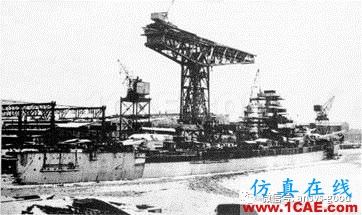

19世紀中葉之后,煉鋼技術得到普及于是在結構上普遍采用鋼鐵。1859年英國建成第一艘鋼船。
1873年英國倫敦建成跨泰晤士河的阿爾伯特吊橋,最大跨度384英尺。

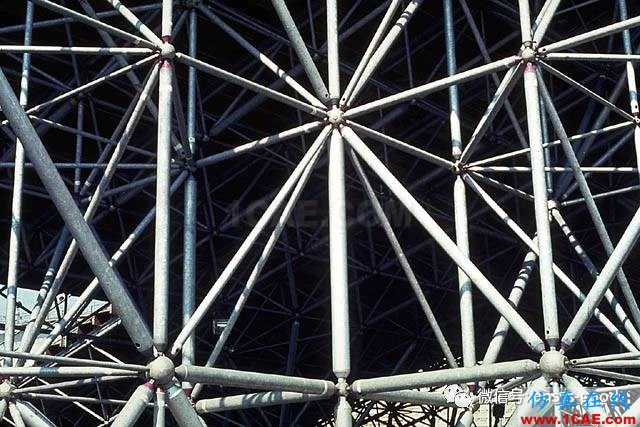

網架結構
是大量彼此相同的短鋼管或合金管組成的平面或空間桁架。
它與桁架不同,桁架的桿有主從之別。
由于分析它的應力,未知量很多,所以發展較晚,到20世紀60年代后才廣泛使用。

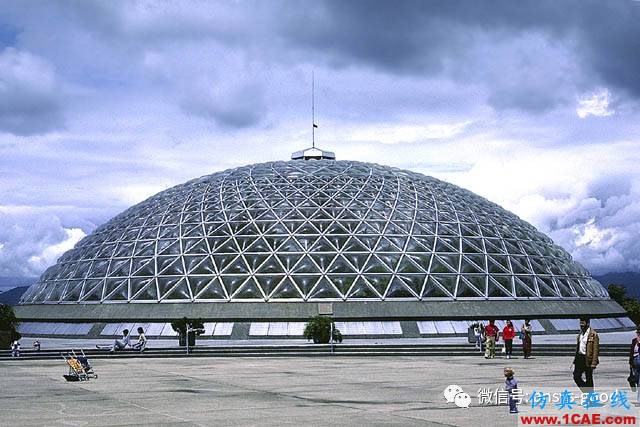

網架結構
網架結構
網架結構
懸索結構
最早的吊橋在9世紀70年代就在英國出現了。
把高強度鋼絲固定于外部混凝土圈梁上,正好發揮鋼絲耐拉、混凝土耐壓的優點。
20世紀60年代之后,大跨度的的展覽廳、運動場時有出現。

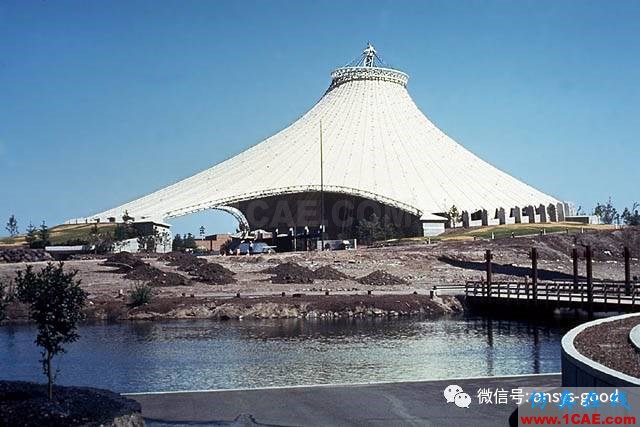

華盛頓的懸索網展覽廳

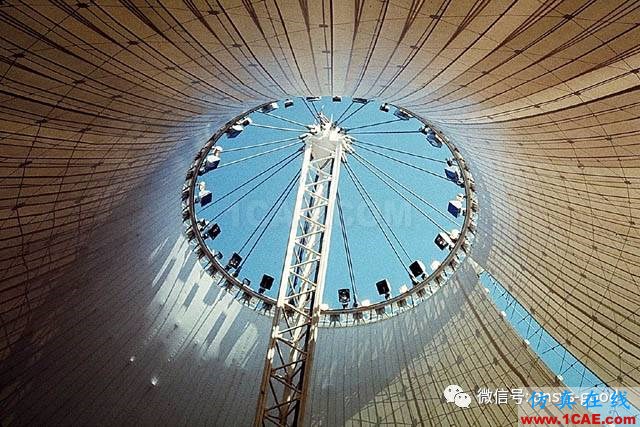

展覽廳內部

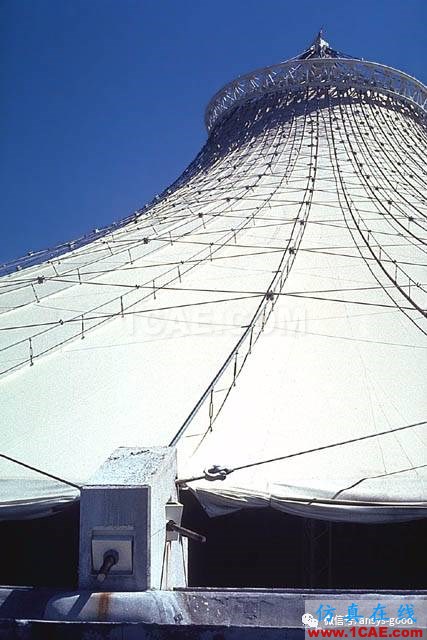

懸索的固定處

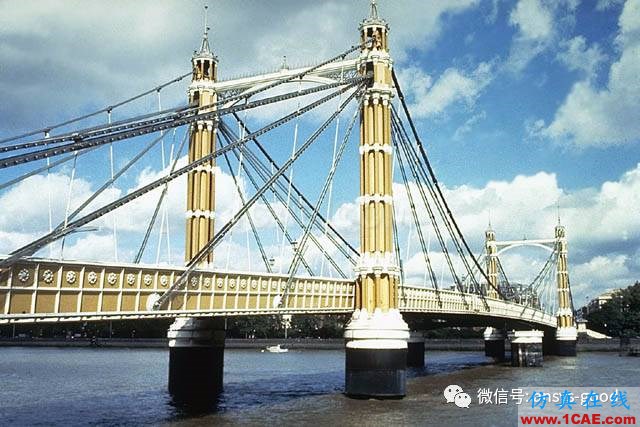

倫敦阿爾伯特吊橋

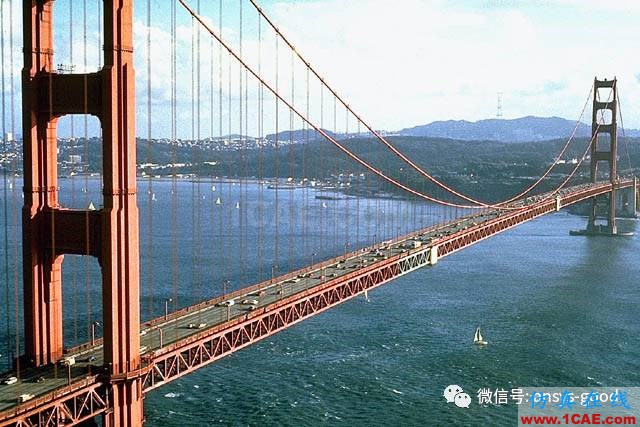

金門大橋

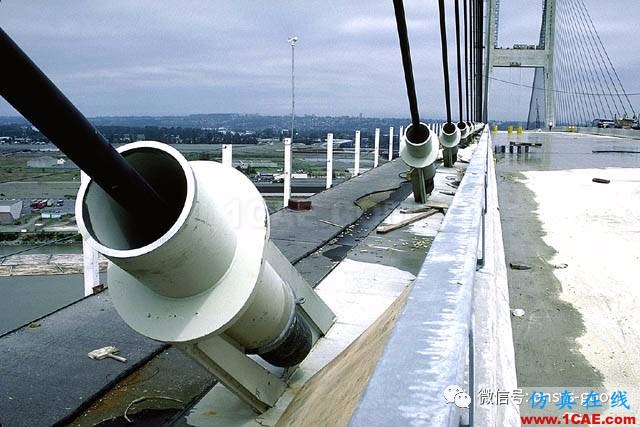

斜拉橋拉桿根部的減振器
薄殼結構
彈性薄殼的理論是樂甫(Love)在基爾霍夫關于板的理論的基礎上在19世紀末發展起來的。
20世紀20年代,在德國首先把圓柱殼用于屋頂結構。后來出現了球面、馬鞍面等多種曲面的殼結構和折板結構。
在大型冷卻塔使用薄殼結構大約起于1913年左右。
薄殼理論大約在20世紀40年代趨于成熟,在那以后薄殼被廣泛應用于建筑。用于船舶、航空結構則還要早。

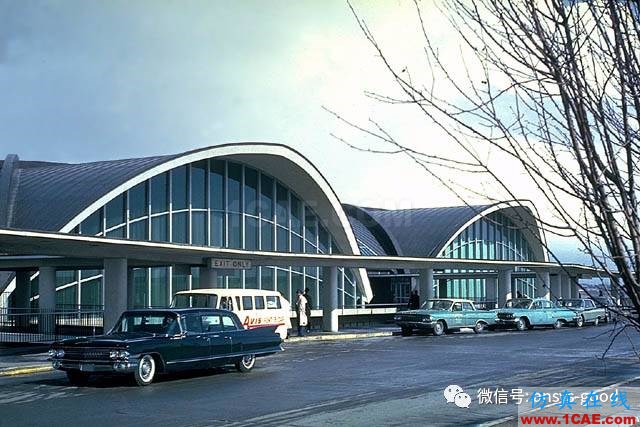

薄殼結構:圣?路易斯機場

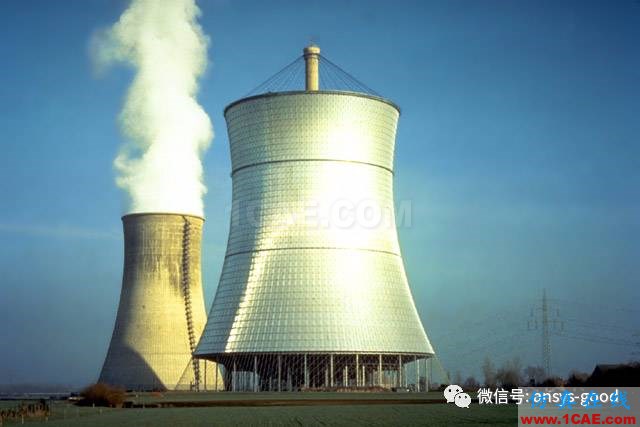

薄殼結構:發電廠的冷卻塔

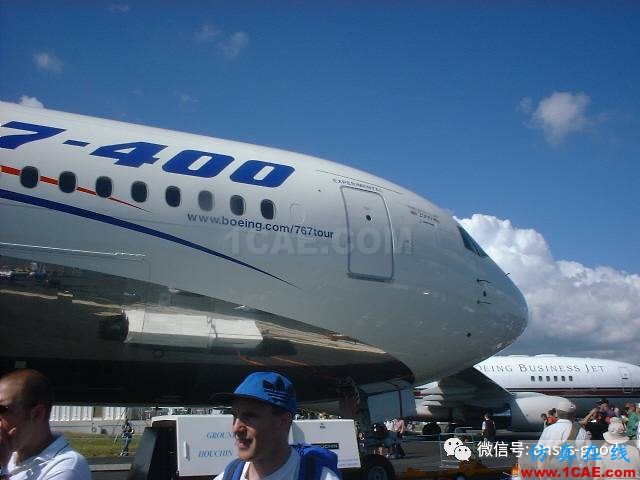

薄殼結構:波音7 6 7飛機

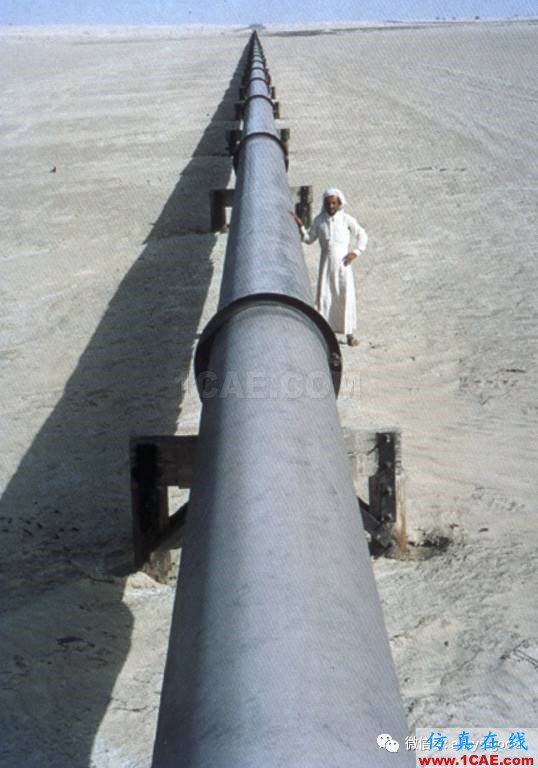

薄殼結構:輸油管道
充氣結構
隨化學工業發展,尼龍薄膜、人造纖維普遍使用。充氣結構是在懸索結構基礎上發展起來的。
安裝、充氣、拆卸、搬運都很方便。
可以做得跨度很大。
最早出現于40年代,大量出現于70年代。

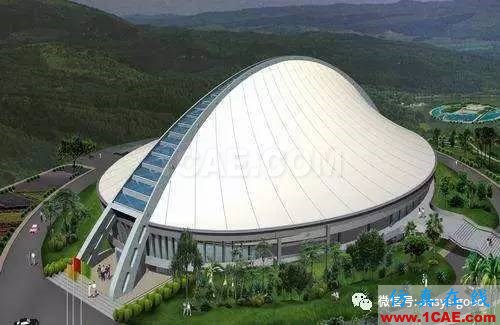

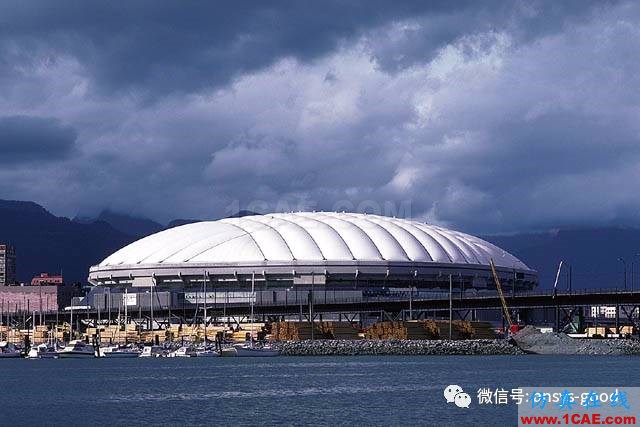

充氣結構:溫哥華的充氣結構展覽廳
4. 彈性力學
彈性力學的理論早期構架是聯系于法國橋梁道路學院的三個人。即曾在該院求學的柯西和在那里任教的納維以及納維的學生圣維南。前兩位是彈性力學一般理論的奠基人,而后者則提供大量經典彈性問題解。
到19世紀末和20世紀初,又應當提到的是另外兩個人,一位是英國人樂甫,他是總結到他那時全部彈性力學成果的一位大師,并且奠定了薄殼理論的基礎,以及系統將彈性力學成功地應用于地球物理的第一人。另一位是蘇聯學者穆斯海利什維利,他終生致力于用復變函數求解彈性力學。
板殼理論
基爾霍夫在1850年發表了平板問題的重要論文,文章糾正了以往關于平板問題邊界條件的錯誤?；鶢柣舴虿捎锰撐灰圃硗茖?dǎo)板的邊界條件,指出對于求解平板問題只要兩個邊界條件便夠了。他正確地求解了圓板的振動問題。
在建立平板問題的方程時,他假定:1)變形時垂直于中面的直線仍保持為直線,變形后還垂直于中面,2)中面的元素在變形時不伸長。這個簡化平板問題的假設現今仍在使用,被稱為直法線假設也稱為基爾霍夫假設。
1888年,英國人樂甫利用基爾霍夫?qū)ζ桨鍐栴}的假設導出了彈性薄殼的平衡方程,至今這個假設被人稱為基爾霍夫――樂甫假設。
5. 結構力學
納維是實際上處理連續梁的最早學者。他在1825年的論文中最早給出了處理這一問題的三彎矩方程。
1864年麥克斯韋耳總結他關于桁架研究的一般結論。
1873年意大利工程師卡斯蒂利亞諾(A.Kastiliano,1847-1884)得到卡斯蒂利亞諾定理。
固體力學中的其它問題
振動與波
強度理論與材料的疲勞問題
實驗應力分析
塑性力學
斷裂力學
接觸問題
彈性力學的重要問題
6. 有限元方法的產生與發展
在適應于計算機求解力學問題節約程序人力方面,最成功的就是有限元方法的產生與發展。它的產生也是計算力學作為力學一個獨立的分支學科形成的標志。
50年代末加里福尼亞大學伯克利分校的威耳孫(E.L. Wilson,1930-)在克勞夫指導下的博士論文《二維結構的有限元分析》,該論文于1963年完成了世界上第一個解決平面彈性力學問題的通用程序。
1960年克勞夫在匹茲堡舉行的美國土木學會電子計算會議上的《平面應力分析中的有限元法》是最早提到有限元的論文。
7. 結構抗震
世界上許多地區是多地震的,如日本、我國臺灣、美國舊金山等。
在多震地區建設,必須考慮結構的抗震性能。
一般說來,輕而柔的結構對抗震有利。
另外國家有關部門還制定了建筑結構的抗震規范。
8. 作用在結構上的載荷
自重,在保證強度的條件下材料盡量用比重小的。
國家定有荷載規范,對風載,雪載,溫度載荷,地震載荷以及死載和活載都有明確的規定。
在實際設計中還要按照某些荷載的不同組合來決定設計。
用空心磚重量較小

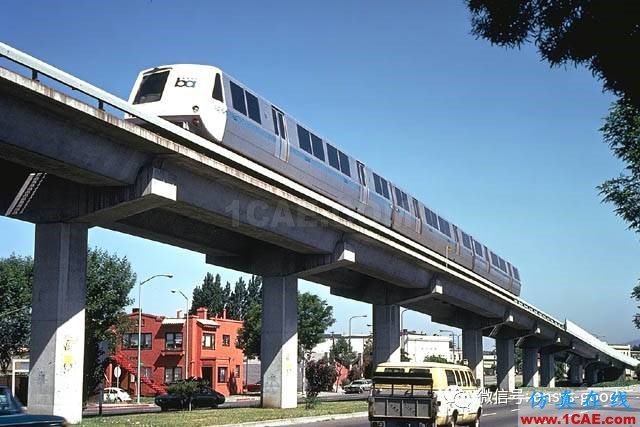

作用在結構上的載荷:活動荷載

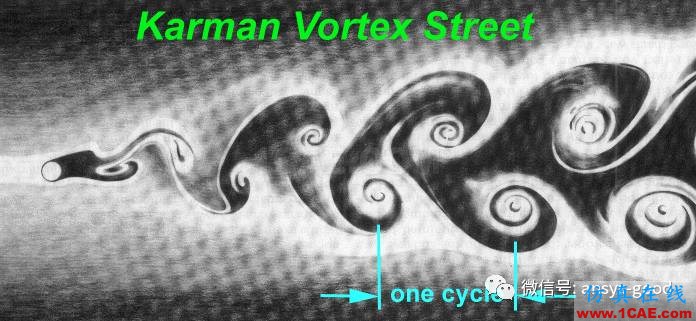

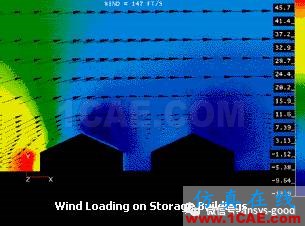

作用在結構上的載荷:風載

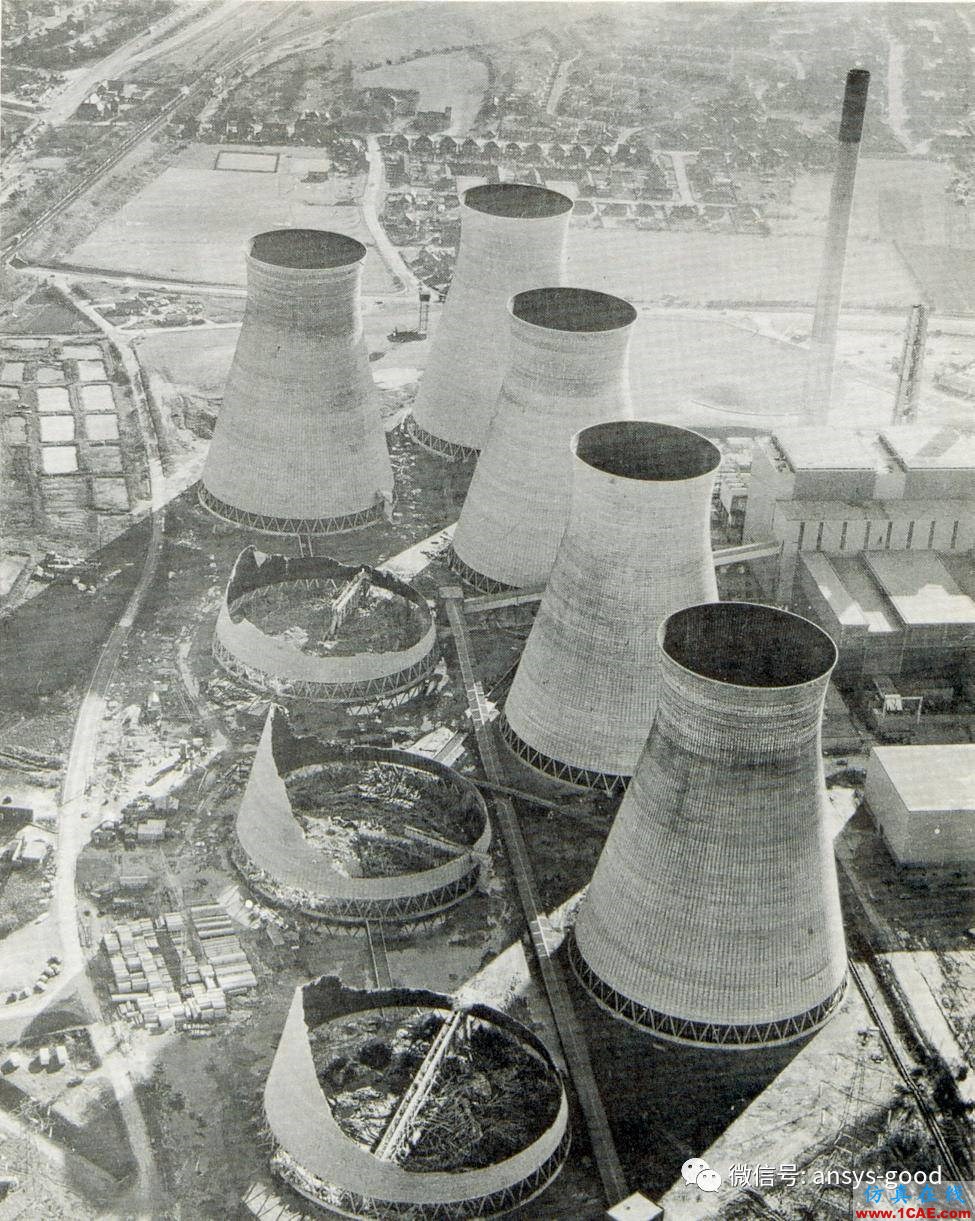

1965年11月1日英國渡橋發電廠的冷卻塔被風吹倒三座
作用在結構上的載荷
作用在結構上的載荷:冰荷載
作用在結構上的載荷:雪荷載

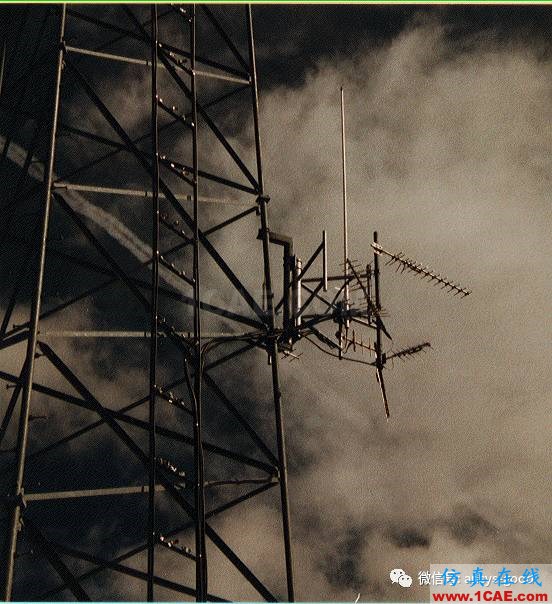

雪載導致的天線破壞
由于橋洞被冰堵塞導致橋破壞

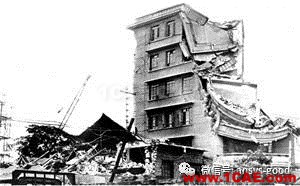

作用在結構上的載荷:地震載荷
本文作者:北大武際可教授
