首先在proe里建模,綠色是電磁鐵,黃色是銜鐵,兩者間隙0.28mm。然后直接進入DM建立線圈和周圍的空氣。

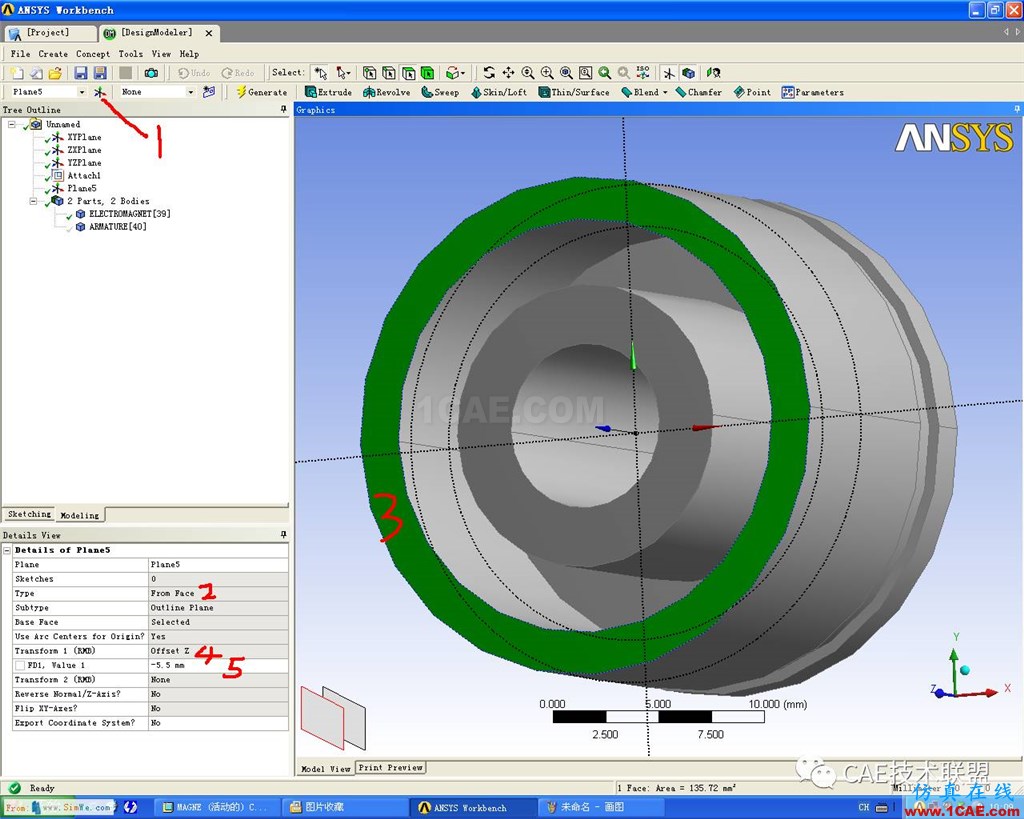

在DM中新建一個plane,為的是建立線圈。這個plane是基于圖中綠色平面沿Z軸負向的一個距離-5.5mm

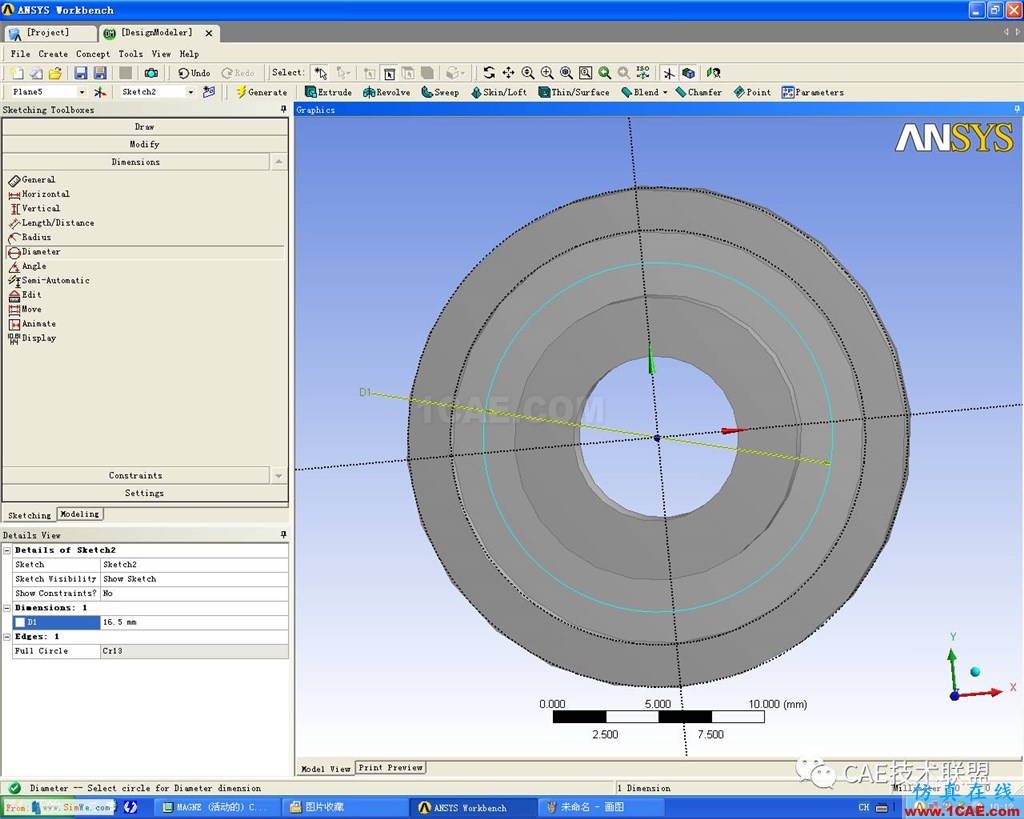

在新建的plane上新建草繪,然后畫一個直徑16.5的圓,這個圓是線圈中心尺寸

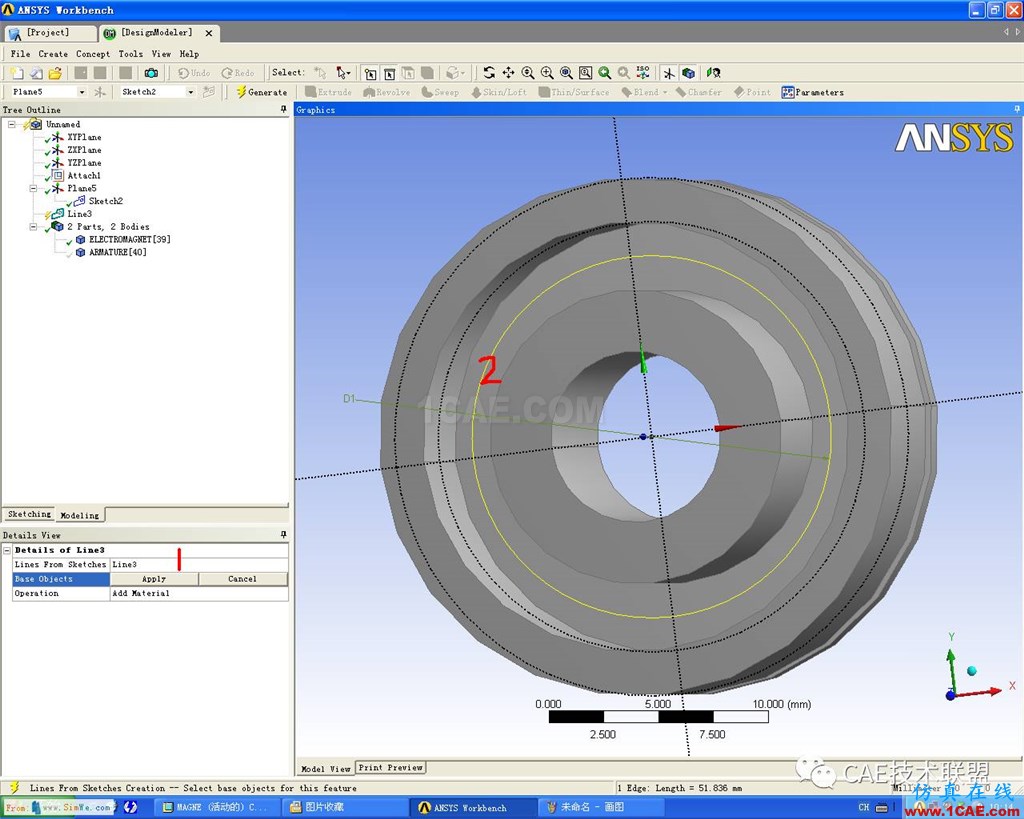

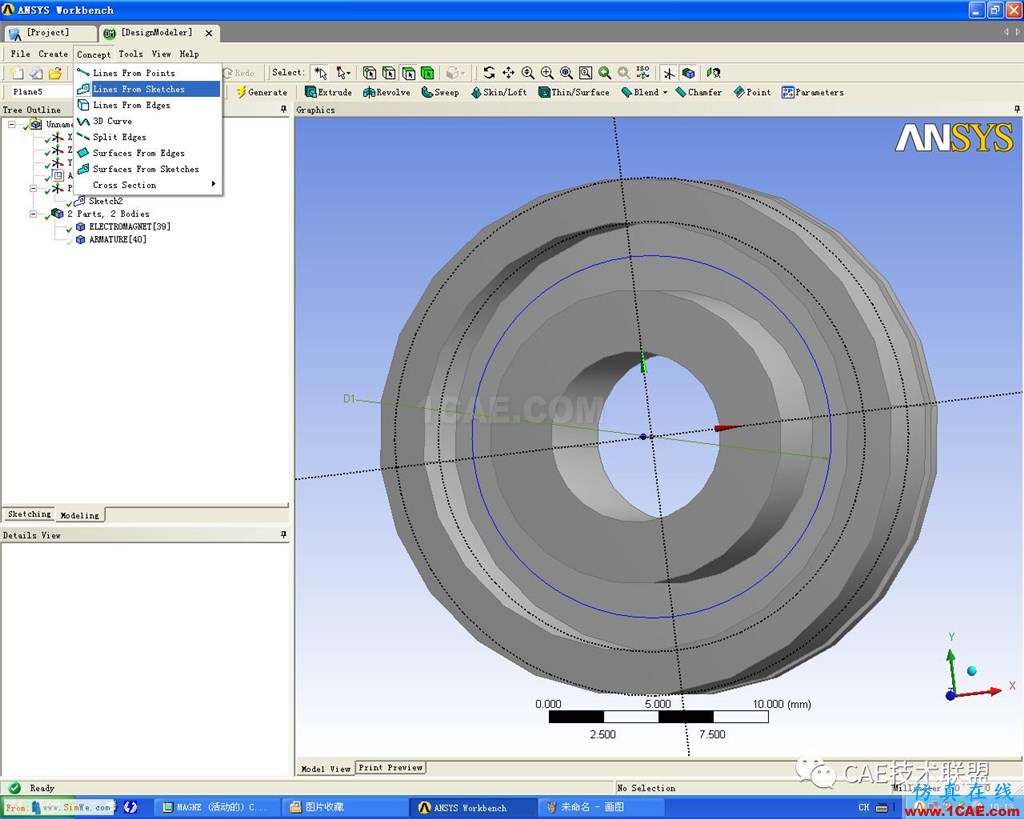

下一步從這個圓生成線體,如下圖,選擇草繪的圓

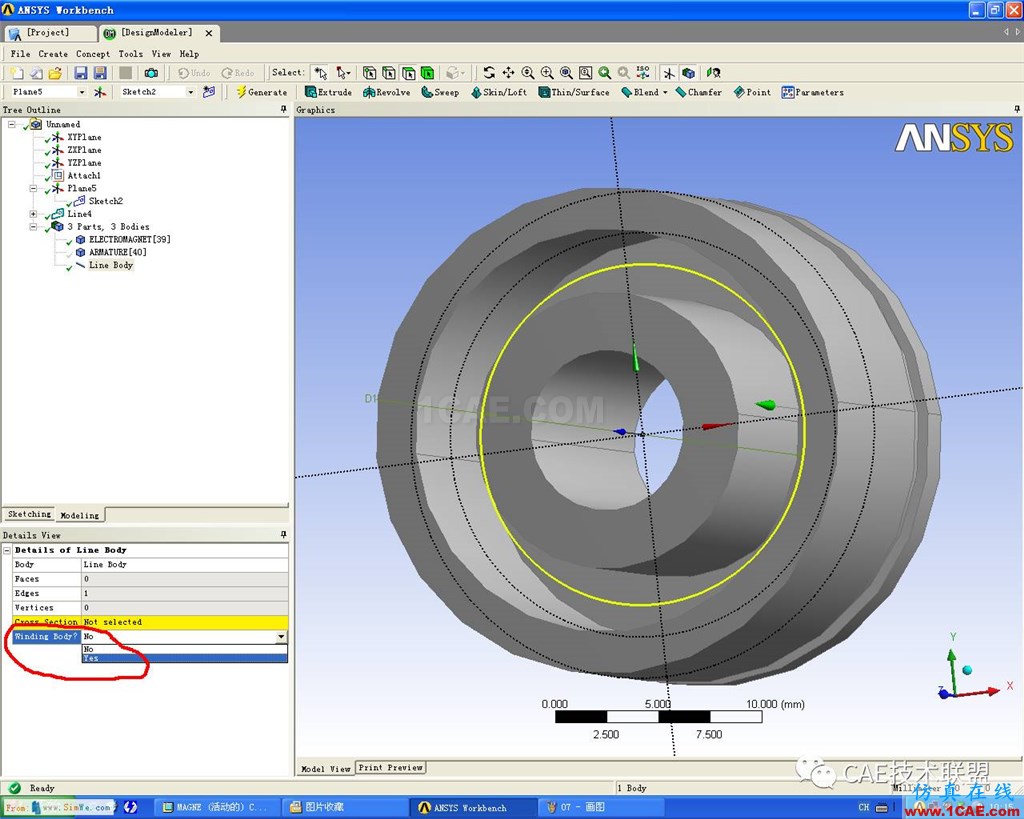

然后選擇生成的線體,在winding body?中選擇yes

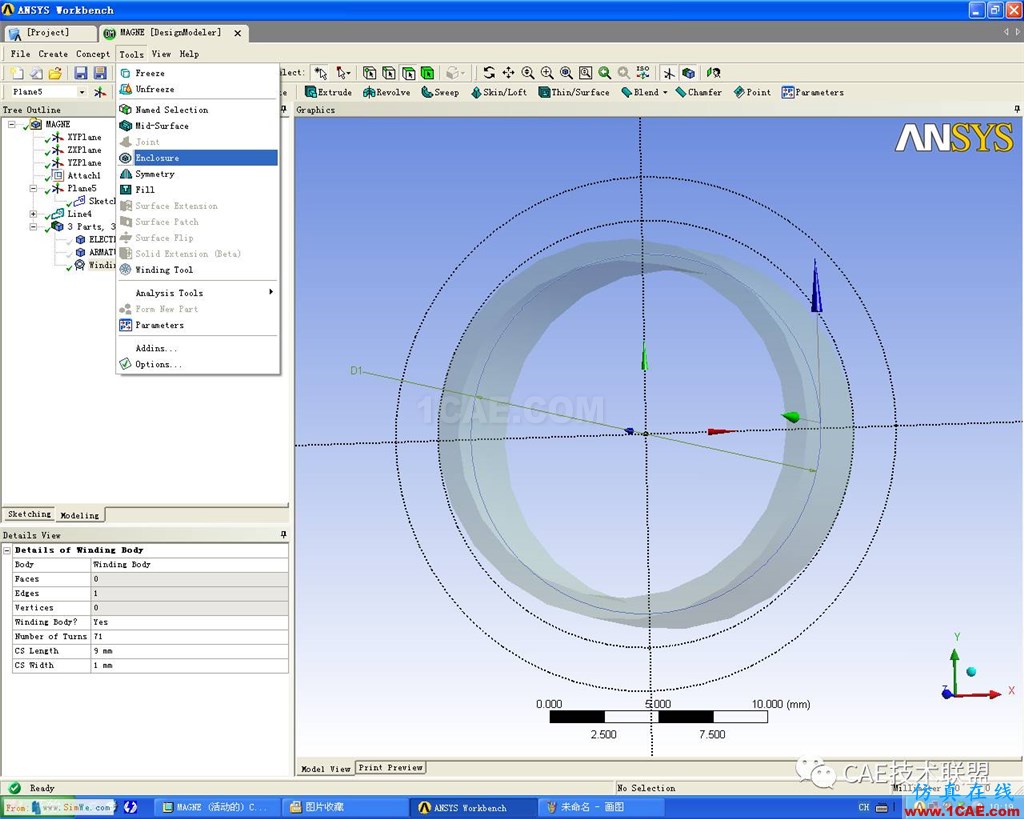

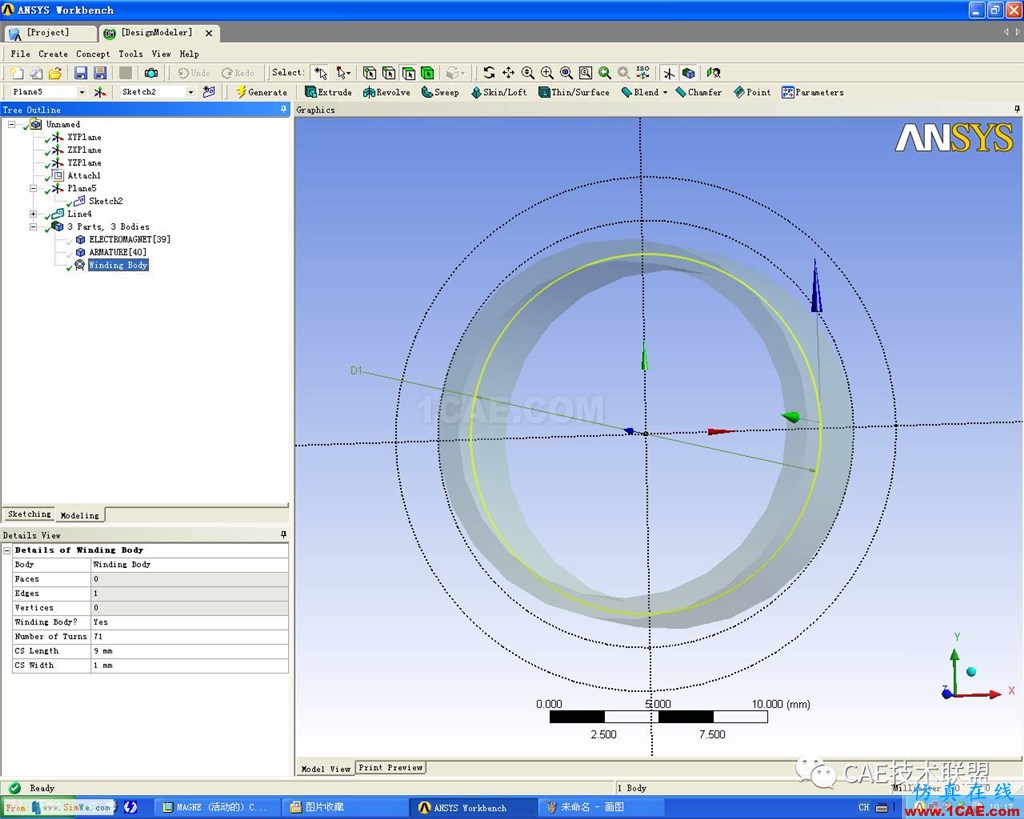

設置線圈的圈數為71,高度為9mm,寬度為1mm,然后選view--cross section solid,隱藏銜鐵和電磁鐵可以看到線圈
建立包圍的空氣
形狀選圓形,在merge parts?中選yes

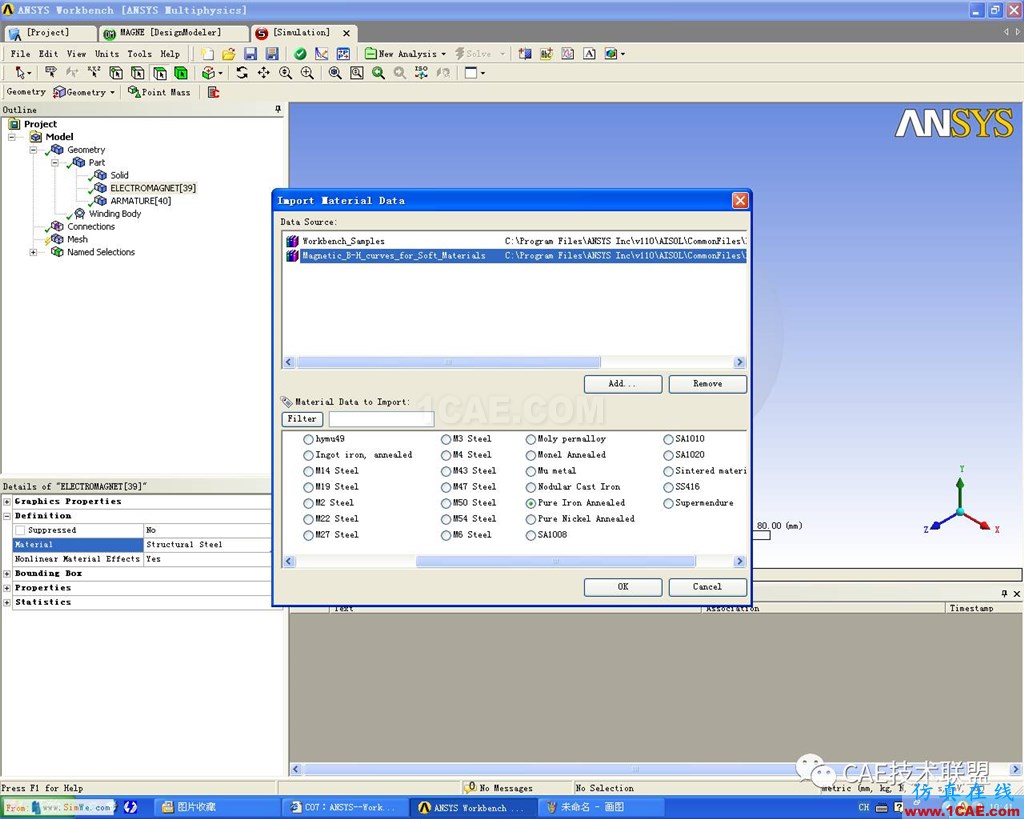

保存DM文件,進入simulation,選擇銜鐵和電磁鐵的材料為純鐵

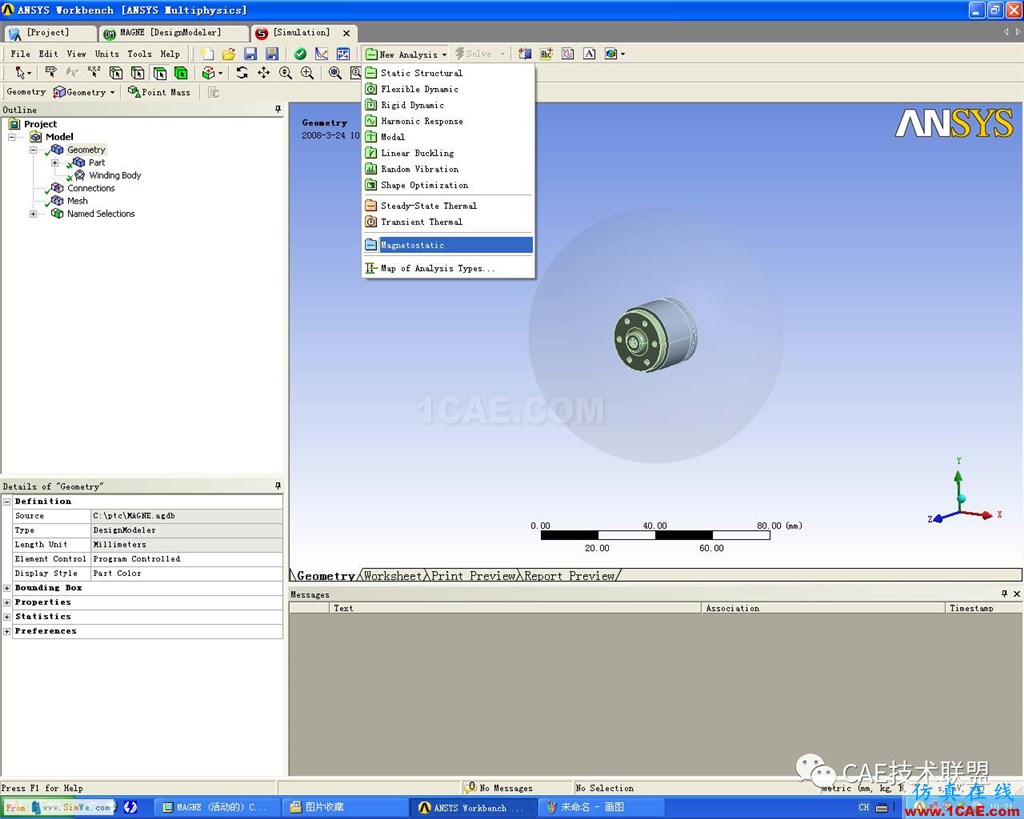

網格劃分在這里就不講了,畫完網格后,在new analysis中選magnetostatic

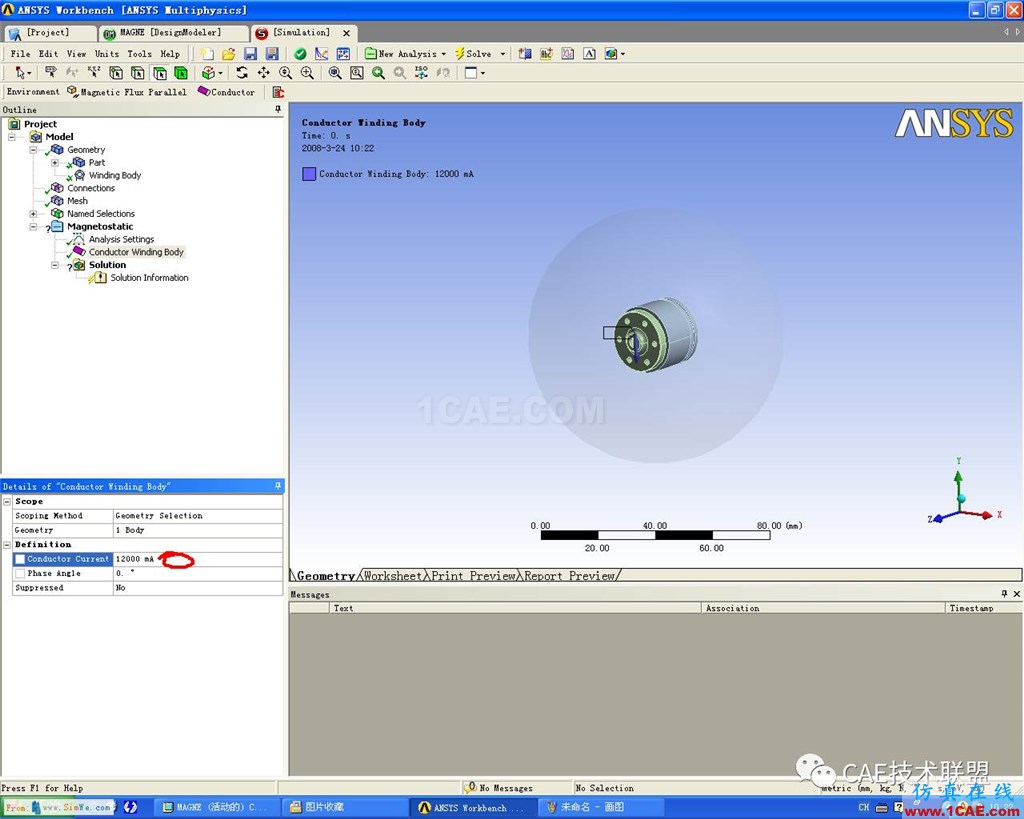

然后選擇conductor winding body,輸入線圈中的電流值為12000mA

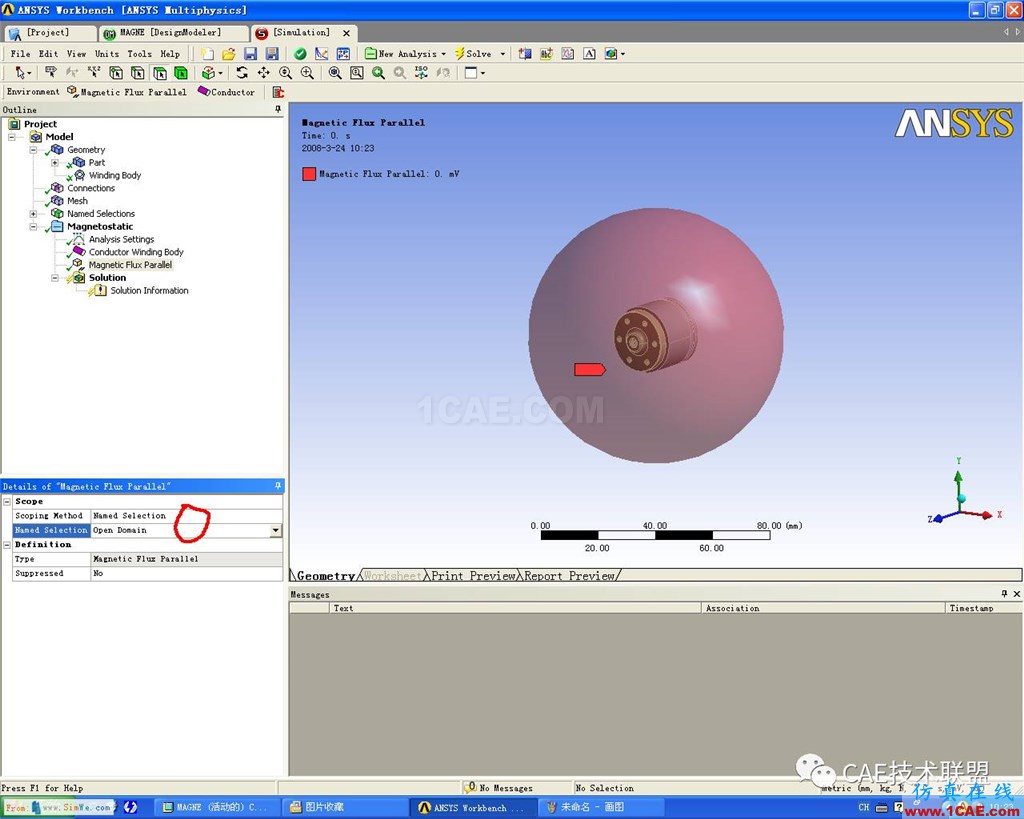

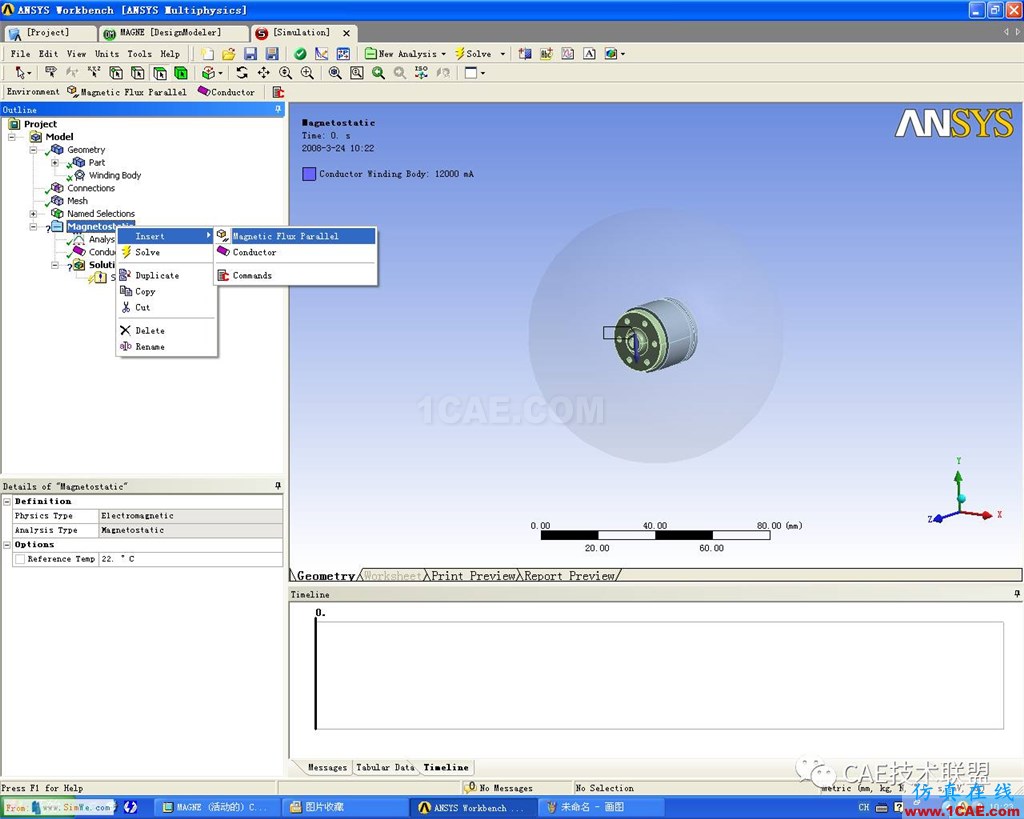

插入磁通平行條件,在磁通平行的scoping method 選name selection,在name selection中選open domain

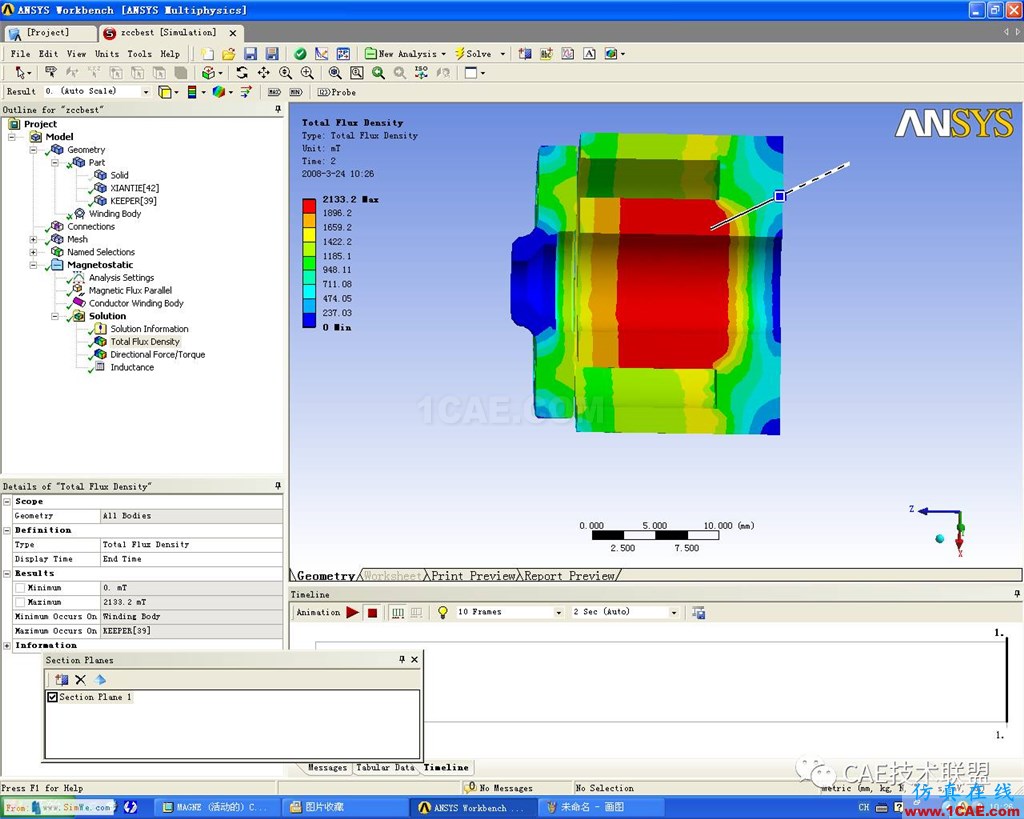

在solve中插入磁感應強度和銜鐵所受的磁力,在directional force/torque 的geometry中選擇銜鐵,方向選擇Z軸
最后右鍵進行solve,由于材料B-H曲線是非線性的,因此計算時間有點長
