搜索基于ANSYS經典界面的單個螺栓聯接的分析
2017-07-12 by:CAE仿真在線 來源:互聯網
螺栓聯接是機械聯接中的一種常見方式。在對機械裝配體進行有限元分析時,經常涉及到螺栓聯接的分析問題。
那么如何對螺栓聯接進行分析呢?方法很多,這主要取決于問題本身的性質及分析的目的。本文以單個螺栓聯接分析為例,說明如何在ANSYS經典界面中進行有預緊的螺栓聯接分析。之所以選擇經典界面,是為了清晰地說明ANSYS進行螺栓分析的實質。雖然在WB中也可以方便的進行螺栓預緊的分析,但是那里只能看到表面現象,而對于弄清楚其建模的實質幫助不大。
【問題描述】
一個連接結構由上連接板,下連接板,一個螺栓,一個螺母構成。如下圖所示。該圖只繪制了整個連接的四分之一,因為對稱的緣故,只分析四分之一就足夠。
該聯接很簡單,就是一個螺栓加上一個螺母把上下兩塊連接板固定在一起。
現在給螺栓施加5000N的預緊力,然后施加1000N的工作載荷,要求施加該預緊力及施加工作載荷后,螺栓中的應力分布狀態,以及兩塊連接板的應力狀態。
【問題分析】
1. 幾何建模。由于問題簡單,直接在ANSYS中進行建模,對于螺栓分成四個空心圓柱體,而螺母是一個空心圓柱體(藍色),它們之間均使用粘接的方式進行連接。
2. 預緊力的施加。首先需要創建一個預緊截面,并對此截面劃分網格,從而生成預緊單元。這里對螺栓的與其軸線垂直的中截面生成預緊截面,并在此截面上創建預緊單元。這些單元形成以后,在其上施加預緊力就可以。
所以預緊力的創建需要兩步(1)創建預緊截面并劃分網格得到預緊單元。(2)對預緊單元施加預緊力。
3. 邊界條件。在四分之一的對稱面上分別施加對稱約束。
4. 分析類型。靜力學分析。
【分析步驟】
下面使用命令流來進行分析。讀者可以直接拷貝這些命令流到ANSYS經典界面的命令提示欄中,一步一步分析即可。
1. 前處理
(1.1)創建單元類型
/prep7
et,1,solid186
et,2,targe170
et,3,conta174
上述命令流分別創建了三種單元類型。solid186用于對整個裝配體的實體部分有限元建模,而targe170,conta174則用于創建接觸的目標面和接觸面單元。
(1.2)設置實常數
r,1,,,0.1
r,2,,,0.1
r,2,,,0.1
上述三個實常數分別對應三個接觸。
(1.3)設置材料參數
mp,ex,1,2e11
mp,prxy,1,0.3
設置整個裝配的彈性模量和泊松比,這是簡單的線彈性分析參數。
(1.4)創建螺栓聯接的幾何模型
/view,1,1,1,1
首先調整視角,以便觀看。
CYLIND,0.04,0.021,0.005,0.01,180,90
CYLIND,0.04,0.021,0.015,0.01,180,90
這里創建了兩個連接板。終于在主窗口中看到有顯示了,結果如下圖。
CYLIND,0.02,0.015,0.005,0.015,180,90
CYLIND,0.02,0.015,0.015,0.02,180,90
CYLIND,0.025,0.02,0.015,0.02,180,90
CYLIND,0.02,0.015,0.005,0,180,90
CYLIND,0.025,0.02,0.005,0,180,90
/PNUM,VOLU,1
/REPLOT

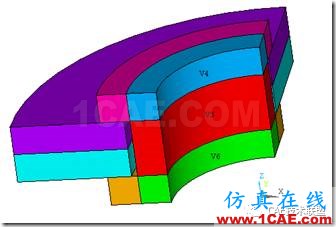

上述命令用于創建組成螺栓-螺母的5個體,最后打開體的顯示開關,使得把不同的體用不同的顏色和編號進行顯示。
VGLUE,3,4,5,6,7
上述命令用于把組成螺栓-螺母的5個體粘接在一起。
(1.5)對螺栓聯接劃分網格
VATT,1,1,1
esize,0.002
mshkey,1
mshape,0
vmesh,all

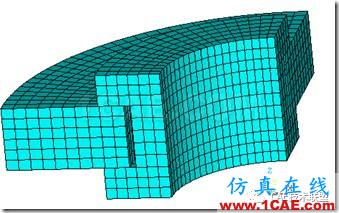

上述命令設定體的單元尺寸后,對體劃分網格,結果如下圖
(1.6)創建接觸
(1.6.1)創建螺母與上聯接板之間的接觸
asel,s,,,51
nsla,s,1
real,1
type,2
esurf
alls

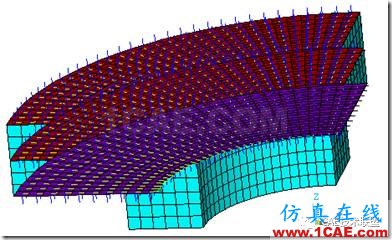

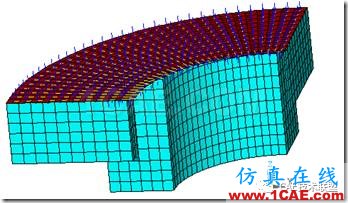

上述命令選擇螺母的小表面,對之劃分目標單元。結果如下圖:
asel,s,,,8
nsla,s,1
real,1
type,3
esurf
alls

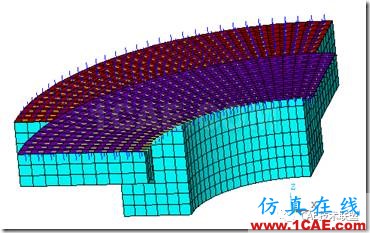

上述命令選擇上聯接板的上表面,對之劃分接觸單元。結果如下圖:
經過這樣劃分后,由于這兩組接觸-目標單元共享一個實常數1,因此它們之間形成接觸關系。
(1.6.2) 然后創建上下聯接板之間的接觸
asel,s,,,7
nsla,s,1
real,2
type,2
esurf
alls

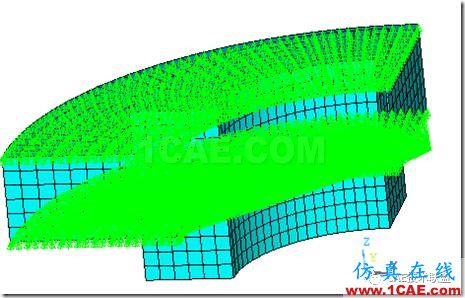

上述命令選擇上聯接板的下表面,對之劃分接觸單元。結果如下圖:
asel,s,,,2
nsla,s,1
real,2
type,3
esurf
alls

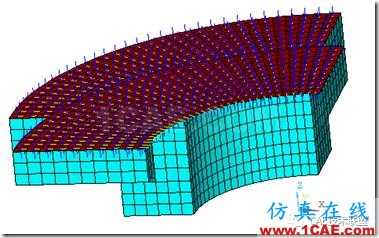

上述命令選擇下聯接板的上表面,對之劃分為目標單元。結果如下圖:
經過上述兩組命令后,兩塊板的接觸面設置為接觸-目標對,從而ANSYS會在其間進行接觸計算。
(1.6.3 ) 最后創建螺栓頭與聯接板之間的接觸
asel,s,,,1
nsla,s,1
real,3
type,2
esurf
alls

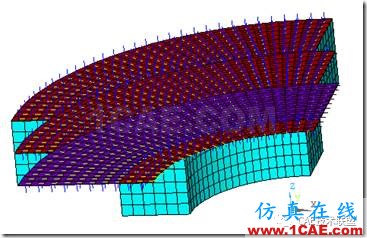

上述命令選擇下聯接板的上表面,對之劃分接觸單元。結果如下圖:
asel,s,,,55
nsla,s,1
real,3
type,3
esurf
alls
上述命令選擇螺栓頭的下表面,對之劃分目標單元。結果如下圖:
經過上述劃分后,在螺栓頭下底面和下聯接板之間創建了接觸關系。
(1.7)進行自由度耦合
EPLOT
asel,s,,,1
nsla,s,1
cp,1,uz,all
上述命令使得下底板的下平面上所有節點在Z方向(即軸線方向)的自由度耦合在一起,也就是說,該平面上所有節點的Z自由度是一樣的。這個面不會發生翹曲。
asel,s,,,8
nsla,s,1
cp,1,uz,all
上述命令使得上底板的上平面上所有節點在Z方向(即軸線方向)的自由度耦合在一起,也就是說,該平面上所有節點的Z自由度是一樣的。這個面不會發生翹曲。
(1.8)創建預緊截面并劃分網格
psmesh,,example,,volu,3,0,z,0.01,,,,elems

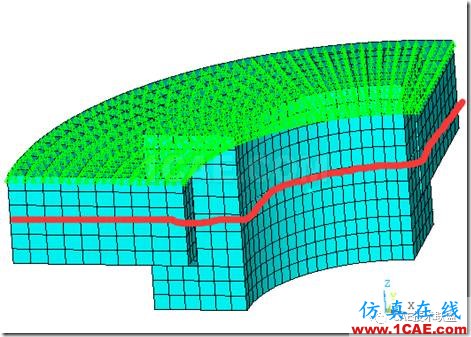

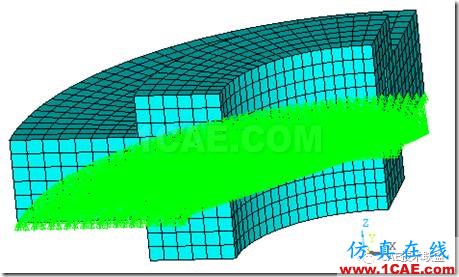

上述命令在與螺栓的軸線的中點處創建了一個與軸垂直的預緊截面,并在該截面上創建了一群預緊單元。
2. 求解
(2.1)設置邊界條件
FINI
/SOLU
ASEL,S,LOC,Y,0
DA,ALL,UY
ASEL,S,LOC,X,0
DA,ALL,UX
ALLS

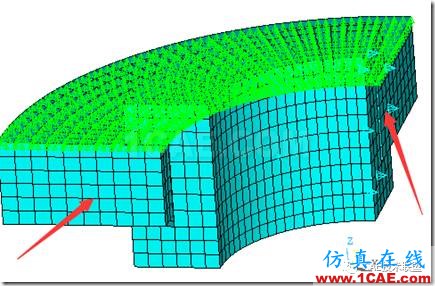

上述命令進入到求解器,并設置下述紅色箭頭所指的兩個平面的面外位移,這實際上是在設置對稱邊界條件。
(2.2)施加預緊力并求解
SLOAD,1,PL01,,FORCE,5000,1,2
SOLVE
上述命令首先對于前面創建的預緊截面上的每個預緊單元施加預緊力,一共是5000N,然后開始計算。

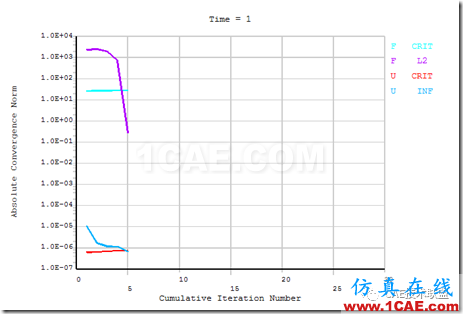

下面是求解迭代過程中的收斂曲線。
它表明在迭代過程中力和位移是如何收斂的。當計算力與計算位移的誤差都小于給定容差時,計算結束。
(2.3)施加工作載荷并求解
SFA,8,,PRES,-1000/0.91028E-03
SFA,1,,PRES,-1000/0.91028E-03
SOLVE
FINI
上述命令分別給上下聯接板的表面施加拉力,使得螺栓連接被放松。
3. 后處理
(3.1)瀏覽預緊力后的應力分布云圖
/POST1
SET,FIRST
PLNSOL,S,Z

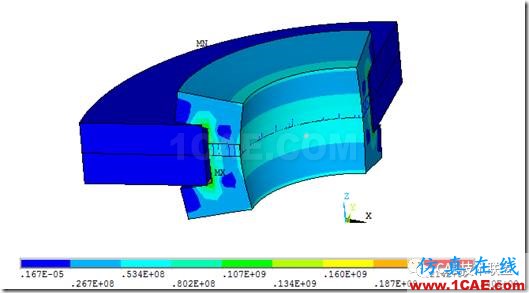

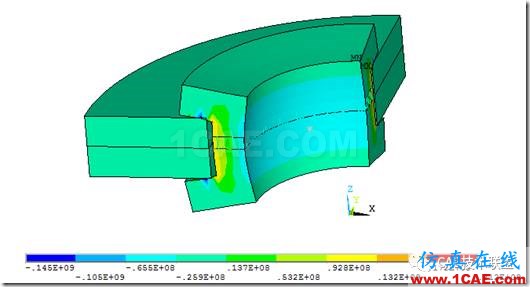

上述命令查看施加預緊力后的應力云圖,可以看見,螺栓上應力最大達到240Mpa。
(3.2)瀏覽施加工作載荷后的應力分布云圖
SET,LAST
PLNSOL,S,Z
可以看見,螺栓上應力最大達到212Mpa。相比于前面預緊力而言,此時的螺栓得到了放松,因此應力減小。
======================================================================
【討論】
此問題的關鍵點在兩個命令
psmesh,,example,,volu,3,0,z,0.01,,,,elems
SLOAD,1,PL01,,FORCE,5000,1,2
前一個命令在螺栓中截面處創建了一個預緊截面,并在該截面上創建了預緊單元
而后一個命令則對該截面上的預緊單元施加了5000N的力。

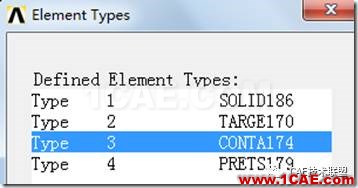

如果我們最后進入到前處理,并查看單元類型,會發現下表
其中的第4中類型的PRES179在我們這個命令流的最開始是沒有創建的,而是在
psmesh,,example,,volu,3,0,z,0.01,,,,elems
這句話結束以后才被創建的。

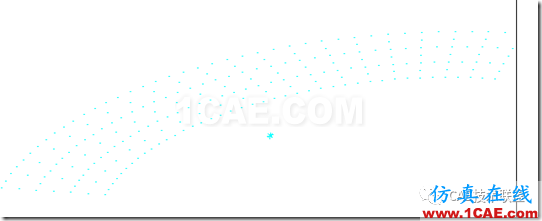

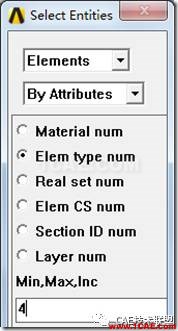

那么這些單元在哪里呢?運行選擇工具集,篩選第4種單元類型,

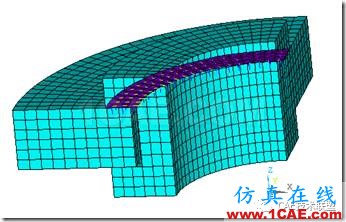

可以看到主窗口中顯示如下

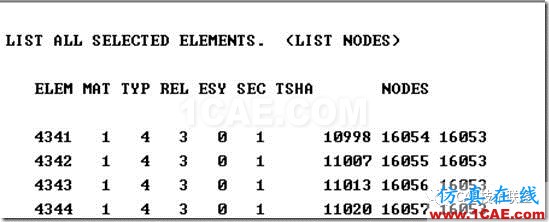

顯示其單元聯接信息
可見,每一個單元是由3個節點組成的,
例如4341單元是由10998,16054,16053三個節點組成的。
4342單元是由11007,16055,16053三個節點組成的的。
如果我們滾動該文件,可以發現,所有單元都包含了16053這個共同節點。該節點用于對整個預緊截面定義預緊力。
那么,每個單元的另外兩個節點之間有什么關系呢?
我們查看4341單元是的節點10998,16054,查看其節點坐標。
首先選擇與單元相聯的節點。
然后查看10998的節點信息
16054的節點信息
可見,這兩個節點的位置一模一樣。

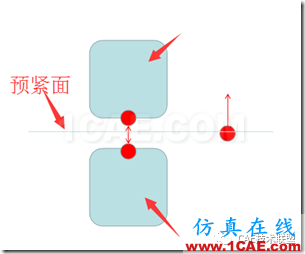

在此,我們明白了,實際上,ANSYS在預緊面上的同一個點處創建了兩個節點,然后在這兩個點之間施加了力的作用,所有這些力相加就是預緊力。其含義示如下圖
對于ANSYS而言,其求解的模型最終總是節點-單元構成的對象,對于預緊力這種東西,它也轉化為預緊單元,而每個預緊單元是由3個節點構成。
當ANSYS創建預緊單元時,它首先在指定位置處把已有模型一分為二,這如同使用了材料力學的截面法,那么這兩部分怎么相聯接呢?使用預緊力單元把這兩部分聯接在一起。
綜合自網絡
