提取局部零件結果的方法


在之前的計算中是直接在Solution中提取變形等結果,其默認為提取全部模型的結果。有時需要提取局部的某些結果。如本文中接管部分為關注點。由于在建模階段已經將模型切分,可以選中需要的零件,提取這些零件的某些結果。


在選擇過濾器中將選擇模式更改為體的形式,按住鍵盤上Control并分別選取需要提取的零件。如圖-80所示。


提取局部零件應力結果的方法ansys分析案例圖片1

圖-79 求解過程


提取局部零件應力結果的方法ansys分析案例圖片2

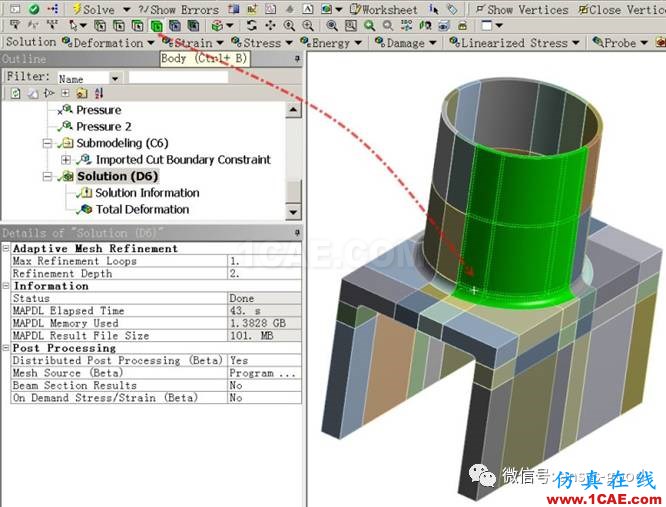

圖-80 選中局部零件

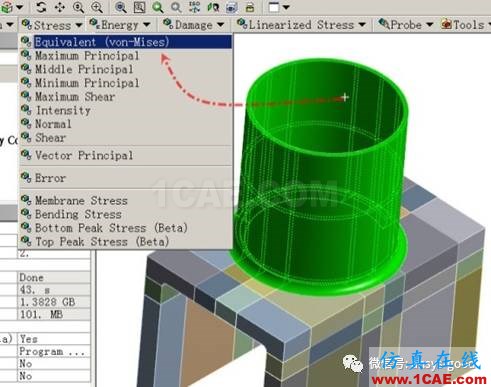

選中所需的零件后,單擊需要的結果,如等效應力等。如圖-81所示。為了讓workbench平臺下等效應力結果與經典平臺相同,可在詳細信息中將Average across boides從默認的NO更改為Yes。右鍵單擊Outline中新增的等效應力結果,刷新結果即可。如圖-82所示。


提取局部零件應力結果的方法ansys分析案例圖片3

圖-81 選擇應力結果


提取局部零件應力結果的方法ansys結果圖片4

圖-82 更改設置并刷新


圖-83為局部的等效應力結果,且經過了Across平均化。

提取局部零件應力結果的方法ansys結果圖片5

圖-83 磨平的單元應力結果


10.提取磨平和未磨平的單元應力的方法


項目中甲方提供了一個有限元分析和結果驗證要求的文件,其規定了單元應力的磨平與未磨平結果的差異不超過某一限定值。圖-83為磨平后的結果,其最大值為92.076MPa。下面提取未磨平的結果。與上文類似,將已有的應力結果選中并右鍵復制一份,如圖-84所示。


提取局部零件應力結果的方法ansys結果圖片6

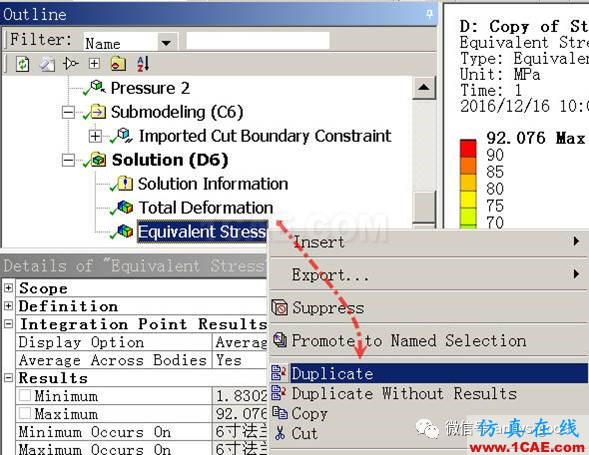

圖-84 復制結果


在復制出的應力結果詳細信息中,修改為Unaveraged,即未磨平。如圖-85所示。完成操作后可選中該結果并右鍵刷新,如圖-86所示。


提取局部零件應力結果的方法ansys結果圖片7

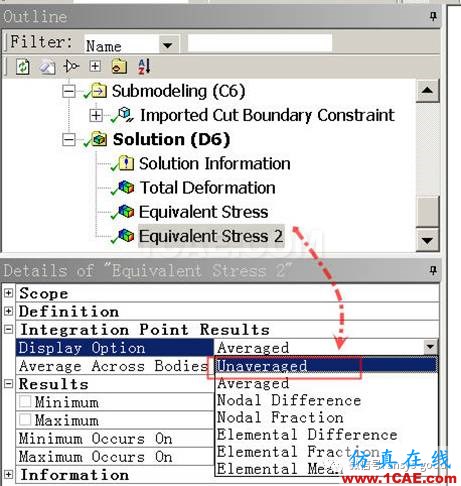

圖-85 更改為為磨平結果


提取局部零件應力結果的方法ansys圖片8

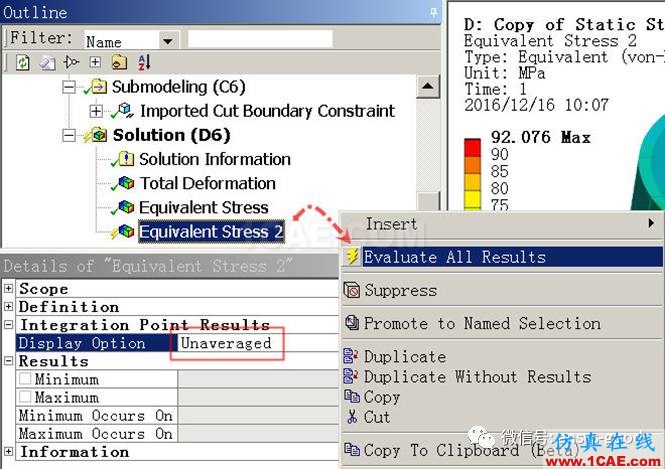

圖-86 刷新結果


圖-87為未磨平的單元應結果,其最大值為93.488MPa,出現在底部焊縫中部。對比一下兩者最大值的差異,即1-(93.488/92.076)x100%=1.53%。兩者的差異十分小,計算精度較高。為了對比子模型分析時,接管局部的應力結果與完整模型的差異,可打開之前的模塊,分別選中相同零件的模型提取等效應力結果。如圖-88、89、90所示。

提取局部零件應力結果的方法ansys圖片9

圖-87 未磨平單元應力結果


提取局部零件應力結果的方法ansys圖片10

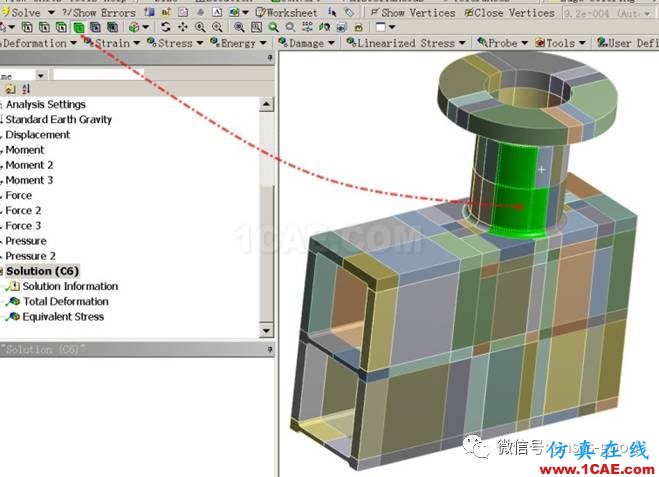

圖-88 選中局部模型


圖-90中等效應力結果的最大值為91.41MPa,與92.076MPa的子模型結果十分接近。兩者的差異為1-(92.076/91.41)x100%=0.073%。兩者幾乎一致。如差別較大,一般而言,應擴大切割邊界,用更遠離應力集中區域的子模型進行第二次試算。


提取局部零件應力結果的方法ansys圖片11

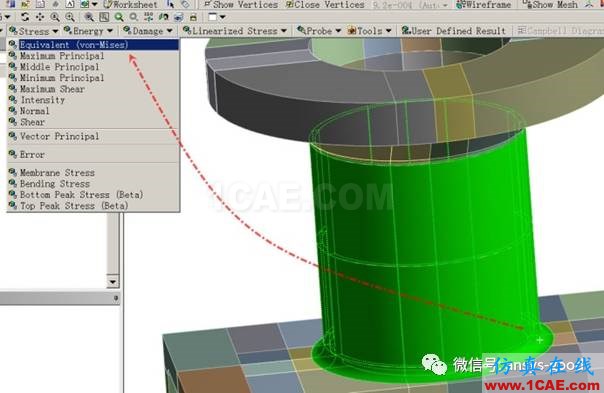

圖-89 提取等效應力結果


提取局部零件應力結果的方法ansys培訓課程圖片12

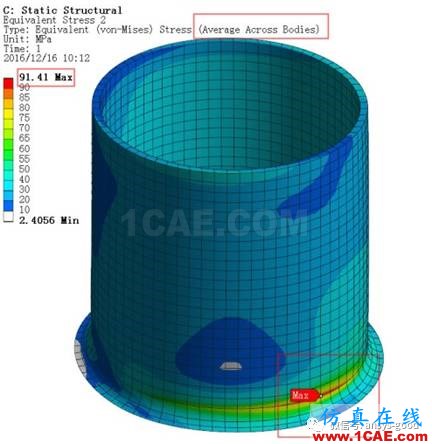

圖-90 結果云圖


圖-91為完整模型未磨平的等效應力結果,最大值為98.593MPa。其與子模型結果中,93.488MPa的差異為1-(98.593/93.488)x100%=5.46%,差異較大。


提取局部零件應力結果的方法ansys培訓課程圖片13

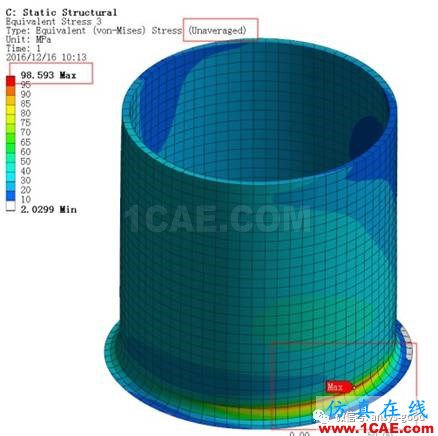

圖-91 整體模型未磨平應力結果
