水冷板是電力電子產品散熱經常采用的一種散熱器件,常見的水冷板一般為鋁合金材質,內部采用乙二醇溶液或者純水等作為散熱介質。要設計一款散熱性能滿足要求的水冷板,離不開對水冷板流阻和熱阻的準確計算。今天我們就來談一談如何用ICEPAK做水冷板的仿真計算。
本次介紹將分為兩部分,第一部分介紹模型處理,第二部分介紹求解計算。本文將介紹第一部分:4步輕松搞定水冷板仿真模型處理
1、模型導入
-
在三維建模軟件里完成水冷板的建模(鑒于ICEPAK內部建模不是很方便,建議在建模時將熱源也在對應的位置建好。
-
將水冷板3D模型導出為IGS、Step等格式輸出
-

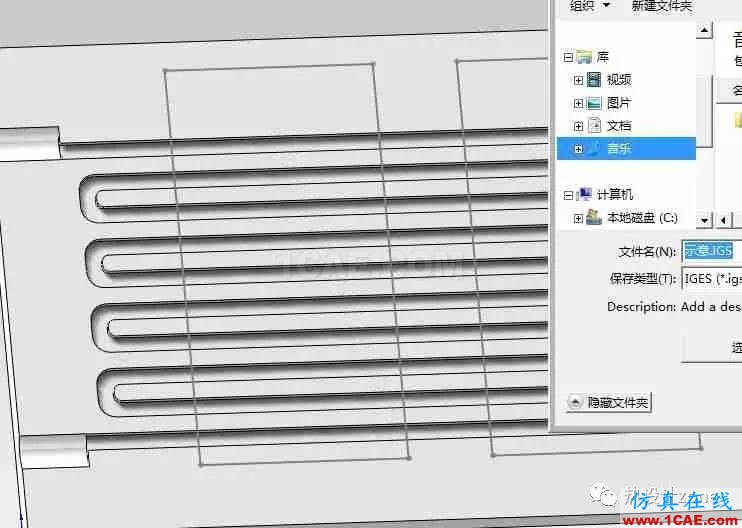

File →Import External Geometry選擇模型 ,點擊Generate生成模型。
2、DM去除螺栓
水冷板原始模型上通常會有大量的螺孔用于安裝器件,螺孔對散熱性能計算無影響,但會造成網格量大增,需要去除。

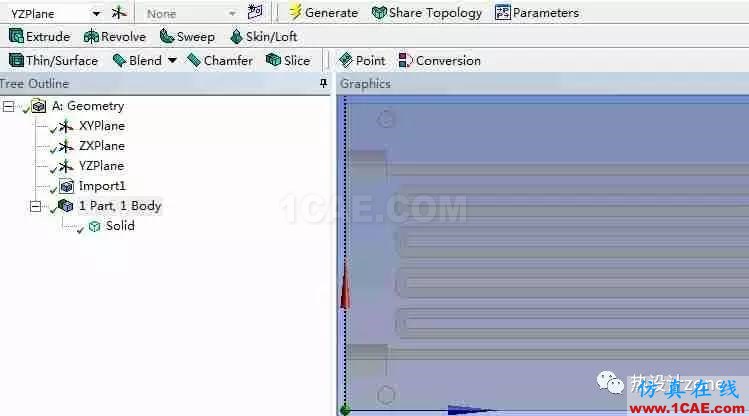

1)Tool →Unfreeze,在Bodies欄選擇Solid,點擊Generate將水冷板模型轉換為實體

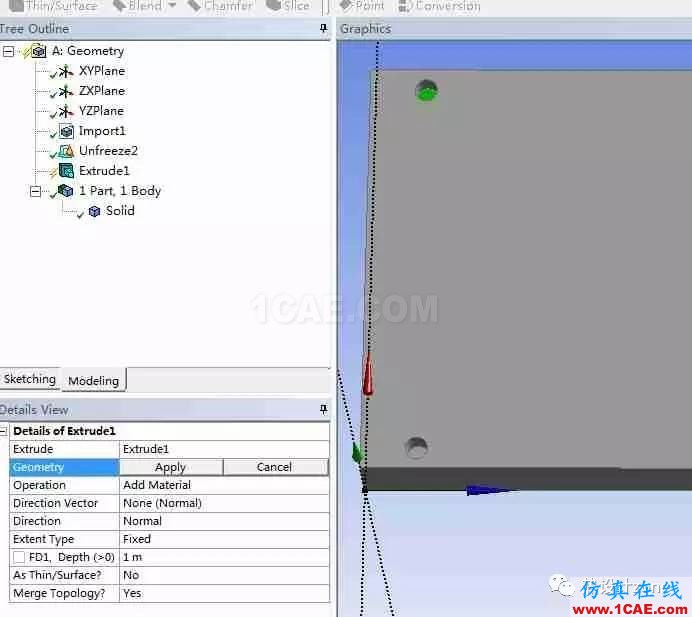

2)Extrude拉伸,Geometry選擇1個大螺孔底面,Operation選擇 AddMaterial,Direction選擇水冷板厚度方向任一條邊,確保拉伸方向向上,將depth設置為螺孔深度,點擊Generation完成拉伸。重復以上過程,可將所有螺栓孔刪除。
3、內部流道生成

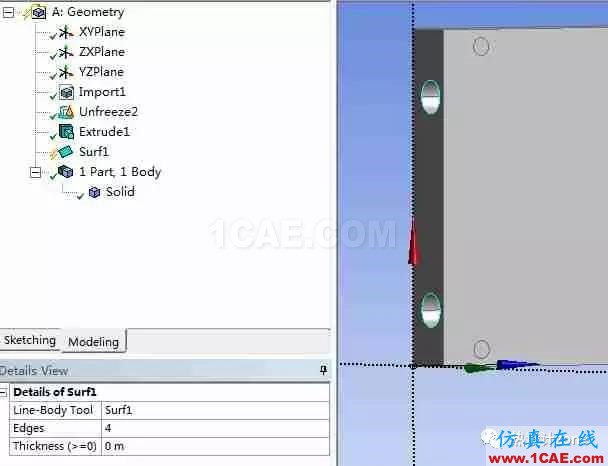

1)Concept →Surface From Edges, Edges選擇進出口的圓邊(形成封閉線),Generate后會出現2個Surface body

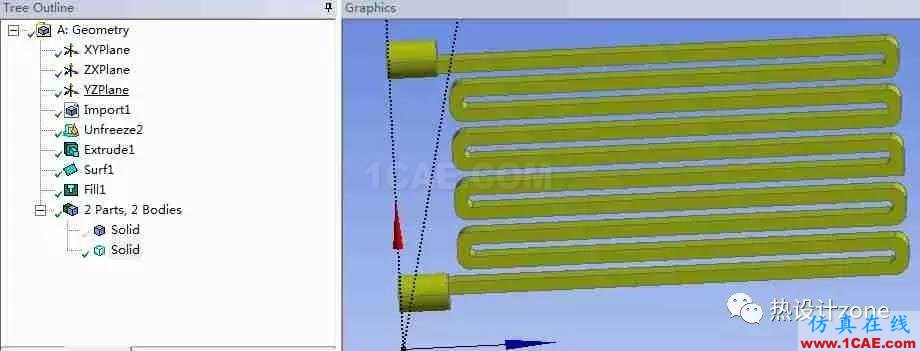

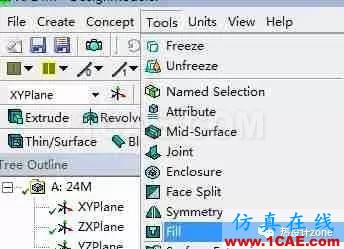

2)Tools→Fill,選擇 By Caps,選擇所有bodies,Generate出現內流道模型。
4、模型簡化
目前所有的CAD模型不經過簡化,導入Icepak后都無法識別,需要進行簡化處理。

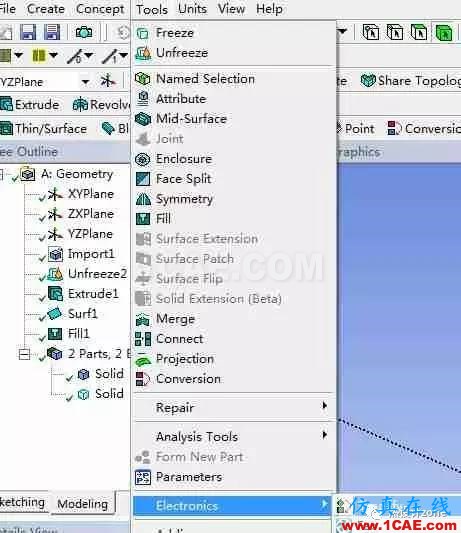

1)Tools→Electronic下點擊Show CAD bodies。
2)Electronic下選擇Simplify,選擇Level3,選擇所有CAD bodies,選擇Very fine或fine進行簡化,簡化后物體變?yōu)榧t色。Level3簡化時會保留完成CAD特征,需使用Mesher-HD劃分網格。
將處理好的模型導入icepak,劃分好網格,設置好參數后,即可進行相應計算。Icepak計算設置見下一節。
后言
當然有時候為了得到更好的網格,我們還會將流道內的圓角去除,這個DM里面也有專門的處理工具,本文不再展開。
如果只是想做一個簡單的水冷板仿真并不難,難的是如何得到準確的結果。這里面有網格的問題,有模型設置的問題,需要不斷去摸索,并和實測結果進行比對,不斷對模擬進行改進,這個也許才是真正的難點。
