搜索挖掘機機臂的疲勞壽命計算
2017-05-08 by:CAE仿真在線 來源:互聯網
1.問題的描述
如圖1給出了挖掘機機臂的三維模型,該模型由機臂和支撐銷軸組成。
圖1 挖掘機機臂的三維模型
2.模型的材料
機臂的材料為結構鋼,銷軸和機臂孔之間的摩擦系數為0.3。
3.邊界條件(工況)

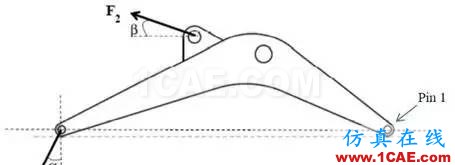

如圖2所示給出了挖掘機機臂的載荷示意圖,F1=6E5N,erfa=15度,F2=5E5N,beita=10度,完全固定約束銷軸的外側面。
圖2 挖掘機機臂的載荷工況
4.計算結果

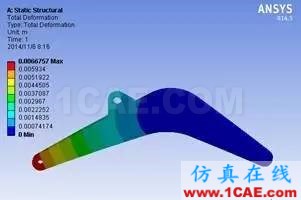

圖3 挖掘機機臂的總體變形云圖

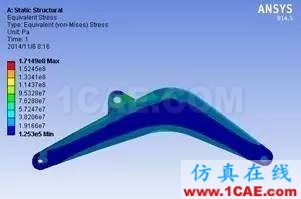

圖4 挖掘機機臂的等效應力云圖
圖5 挖掘機機臂的安全系數云圖

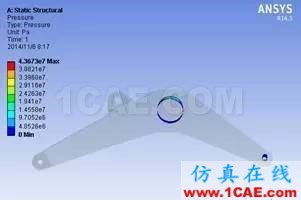

圖6 挖掘機機臂的接觸壓力云圖

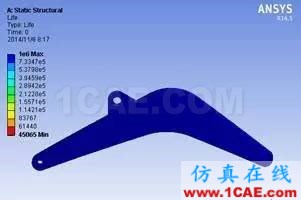

圖7 挖掘機機臂的壽命云圖

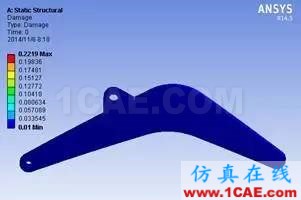

圖8 1E4次循環后的損傷云圖
