基于ANSYS WORKBENCH的外伸梁的內力圖的繪制

2017-05-13  by:CAE仿真在線  來源:互聯網

因為在經典界面中繪制內力圖需要創建單元表,以提取剪力,彎矩的數據,相對而言比較麻煩。為了闡明在WORKBENCH中繪制內力圖的簡便方法,本文做了一個例子。

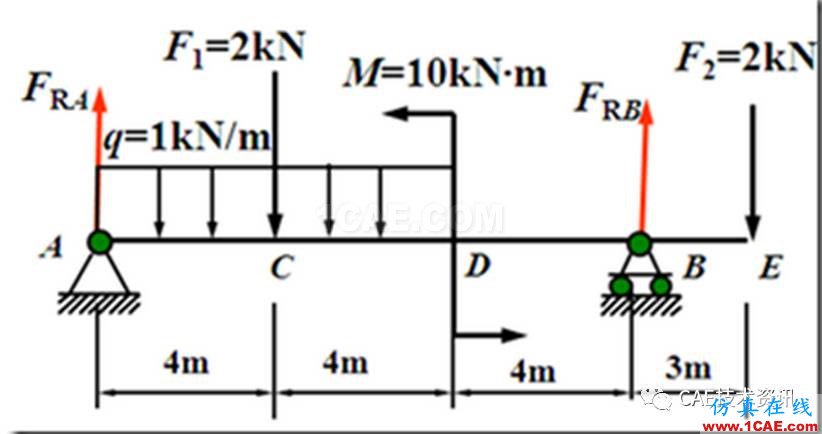

經典界面問題如下,現在要在WORKBENCH中繪制其內力圖。

(1)創建項目示意圖

(2)創建幾何模型

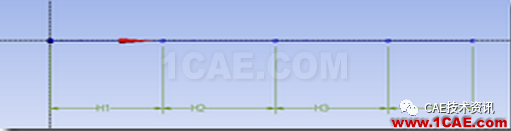

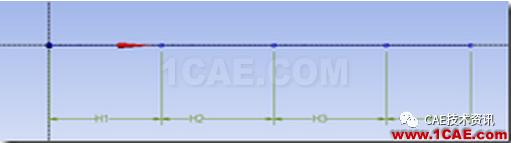

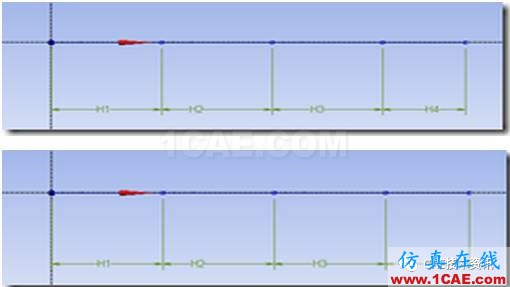

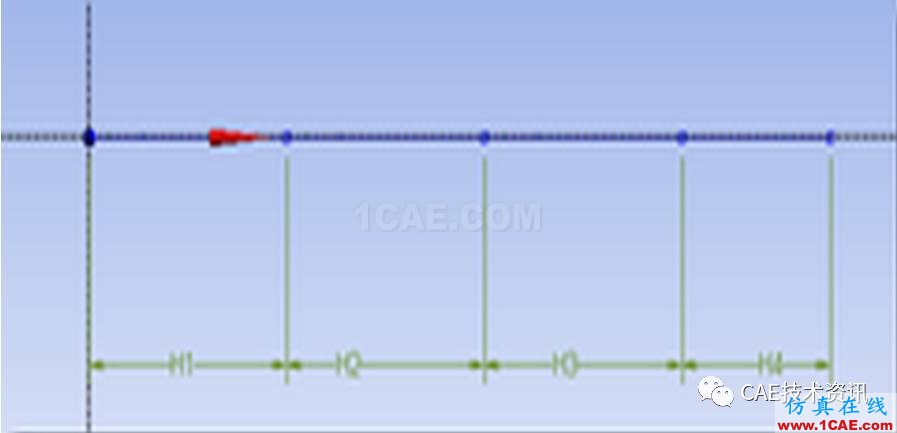

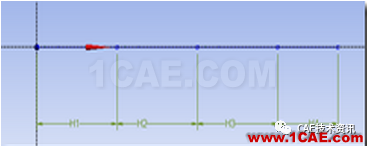

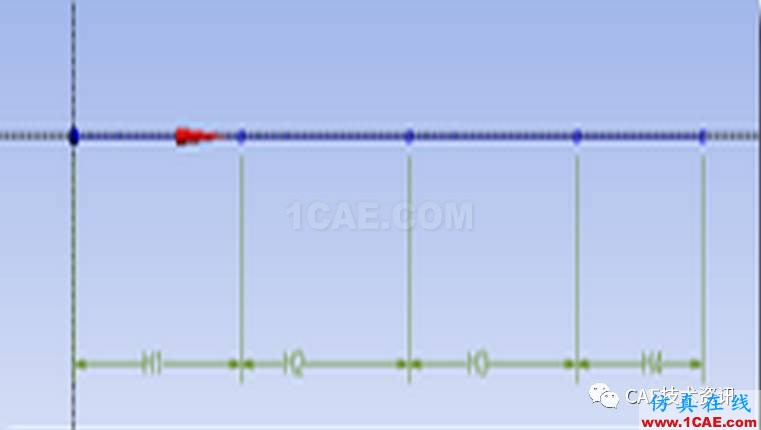

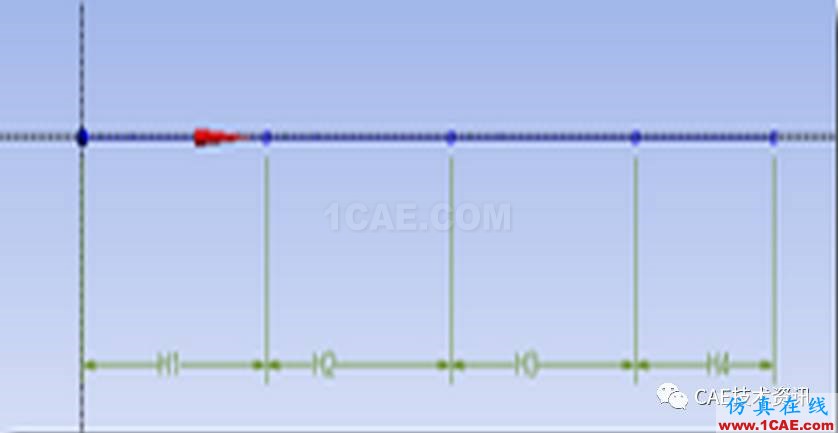

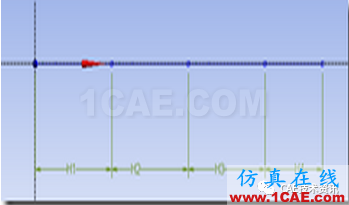

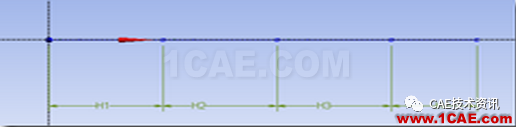

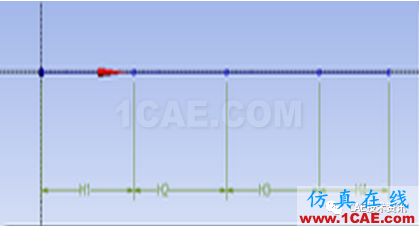

創建四段直線構成的草圖,并由之生成line.

創建矩形截面

得到線體模型

(3)劃分網格以形成有限元模型

(4)施加位移邊界條件

(5)施加載荷

施加集中力

施加集中力偶

施加分布力系

最后得到的總效果

(6)求解

(7)后處理

定義路徑---先創建構造幾何體

定義路徑---再在構造幾何體下創建路徑

定義四根線為路徑

再確定查看梁的剪力-彎矩圖。它是beam results中下拉菜單的最后一個選項

設置內力圖的細節

得到位移圖,彎矩圖和剪力圖

該圖中,最上面的是剪力圖,中間的是彎矩圖,最下面的是位移圖,相當于材料力學中提到的撓曲線圖。

可見,ANSYS WORKBENCH用一種簡單的方式直接給出了剪力圖,彎矩圖,相比傳統的經典界面而言,的確直觀很多。
