Ansys Point mass質量點的相關問題

2017-05-13 by:CAE仿真在線來源:互聯網

根據help的介紹,point mass就是一個理想的質量點,用于增加結構的慣性質量或施加慣性載荷等。
之前在使用point mass時遇到一些問題,下面主要介紹一下point mass使用的注意事項。內容不夠全面,也難免有錯誤,希望大家指正。謝謝!

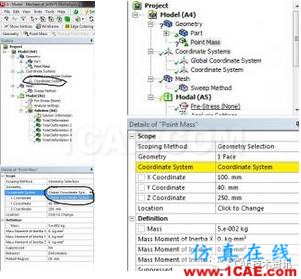

1.首先說一下如何插入point mass,如圖:

Ansys Point mass質量點的相關問題ansys圖片1

2.主要設置:1.選擇與質量點連接的元素(點線面);2.坐標;3.質量;4.選擇可否變形;5.pinball。

Ansys Point mass質量點的相關問題ansys圖片2

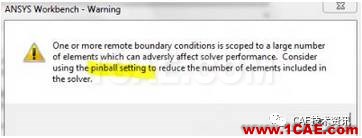

3.通過一個錯誤信息解釋一下上面設置中的1、4、5。

Ansys Point mass質量點的相關問題ansys培訓的效果圖片3

應該是這樣的,比如我設置1時選了一個面,那么質量點就是附在這個面所在的體上,而質量點與這個面是固連在一起的。默認pinball是0(即all),就是指質量點與整個面都連在一起,所以就出現了這個錯誤,說質量點連的單元太多,建議修改pinball值,所以我就把pinball改成10mm,就是質量點所在坐標的半徑為10mm的區域,這就是說這個區域內與這個面相交的部分都與質量點相連。那么behavior就是指這個面上的這個區域是否變形,我修改pinball驗證了一下,應該沒錯。Rigid就是不變形,deformable就是允許這個區域變形。

4.Point mass是不能用柱坐標的。這個在help里面沒有說明,但的確是這樣。下面左圖是我新建了一個局部柱坐標系,在point mass里面沒有這個坐標系選項。右圖是我插入在局部直角坐標系,point mass里用了它(說明point mass是可以用局部坐標系的),然后再把這個坐標系改成柱坐標,就出現問號了。用不了柱坐標也沒辦法,認命吧,希望后續版本可以改善。我后來就在x坐標值輸入“=100*cos(45)”來代替,這比自己一個個計算完再輸入方便一點點。

Ansys Point mass質量點的相關問題ansys培訓的效果圖片4

5.通常如果要在這個質量點上加載就要右鍵點擊point mass選promote remote points。然后就會發現這個remote points刪不掉,很煩人。其實這是因?yàn)檫@樣操作時,point mass的scoping自動變成remote point,把它改回去geometry之后remote points就可以刪了。這就像是如果是基于某個sketch來用extrude的話,這個sketch是刪不掉的,要先把extrude刪掉。
