【技術篇】Mesh結構網格-局部網格控制

點尺寸控制

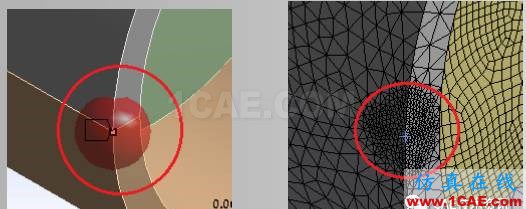

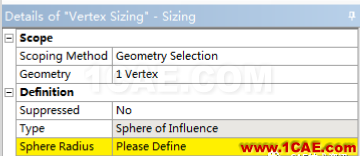

點尺寸控制(Vertex)程序提供了球半徑和單元尺寸兩個參數來控制點周圍模型的單元尺寸。

邊尺寸控制

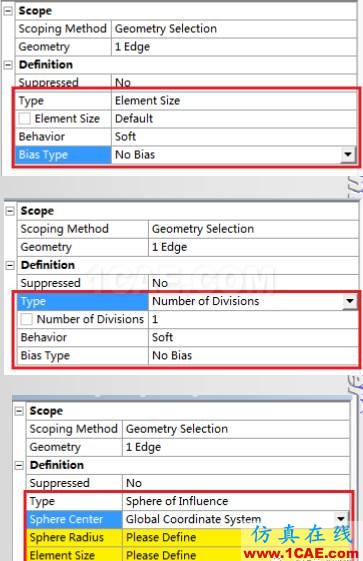

邊尺寸控制(Edge)對于邊尺寸控制,程序提供了三種控制方法:單元尺寸控制;單元份數控制;影響球控制。

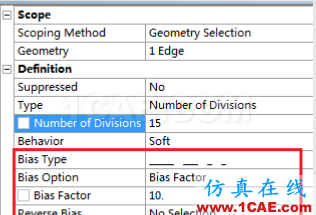

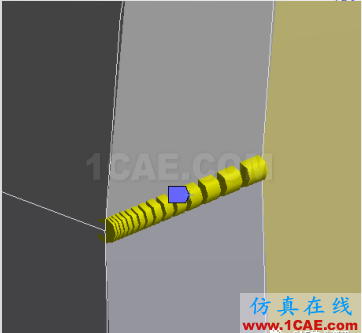

此外程序?qū)叧叽邕€提供了非均勻的網格控制方法,可以生成非均勻網格。

面尺寸控制

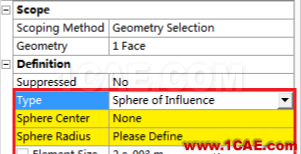

面尺寸控制(Face)對于面網格尺寸控制,用戶提供了單元尺寸和影響球兩種控制方法。

體尺寸控制

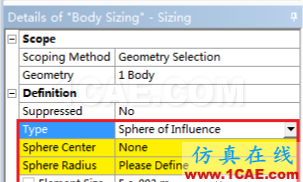

體尺寸控制(Body)對于體網格尺寸控制,用戶提供了單元尺寸和影響球兩種控制方法。

接觸對網格控制

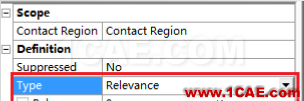

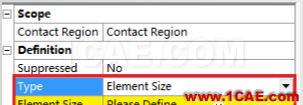

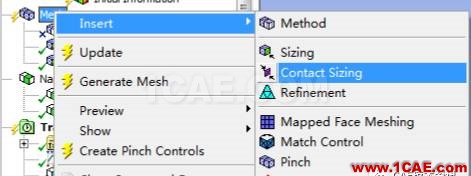

程度對接觸對網格尺寸控制,提供了單元尺寸和相關度兩種控制方法。

網格細化控制

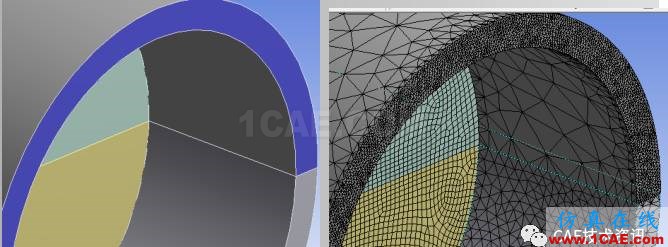

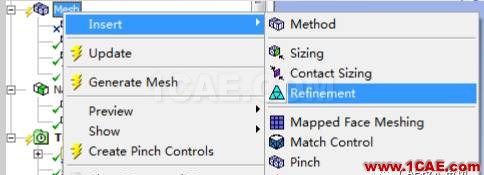

網格劃分細化功能,支持點,線和面幾何特征位置的細化,細化等級從1到3,細化程度依次提高。

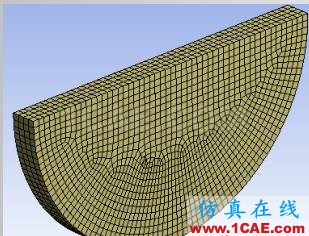

映射面網格劃分

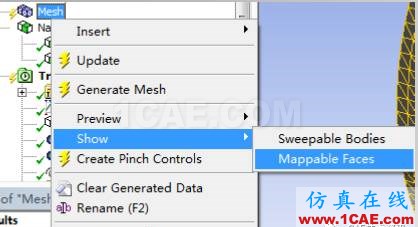

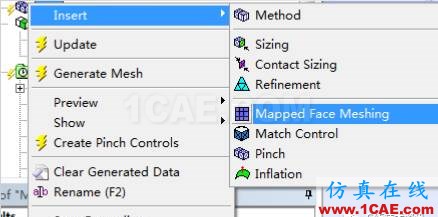

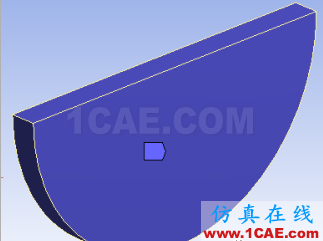

程序提供了自動識別映射面的方法,減少了人工尋找不準確,效率低的問題。
