教程 | Ansys Workbench應力線性化過程

2017-04-26  by:CAE仿真在線  來源:互聯網

1. 首先,要進行應力線性化,必須定義適當?shù)穆窂?在model標簽上右鍵插入Construction Geometry,如下圖:

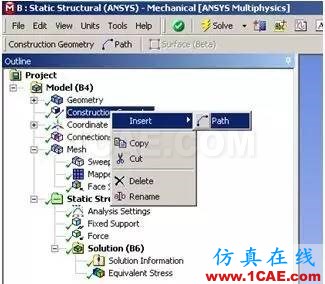

2. 選擇后,Outline中出現Construction Geometry選項,在選項上右鍵插入path,如下圖:

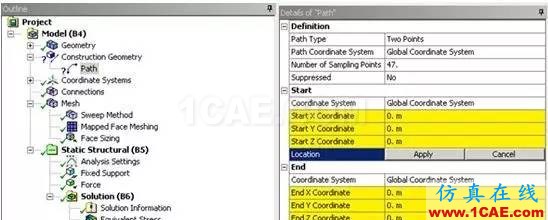

3. 插入路徑后,顯示如下圖所示路徑的Detail選項卡,黃色區域是對路徑的定義區域【默認的,face模式,則取點為面中心, edge模式,取點為其中點,vertex模式,取點為模型上存在的點,坐標模式,取點為鼠標點擊的模型表面任一點,選中的點都可以Detail項中的x,y,z坐標值進行調整】

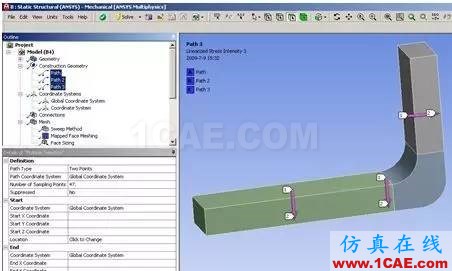

4. 定義好的路徑如下圖所示

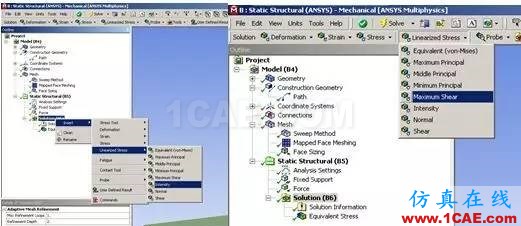

5. 定義好路徑后,在標簽【Solution】上右鍵插入應力線性化選項,或者點中【Solution】后,在快捷欄選擇一種應力線性化,效果是一樣的,如下圖所示

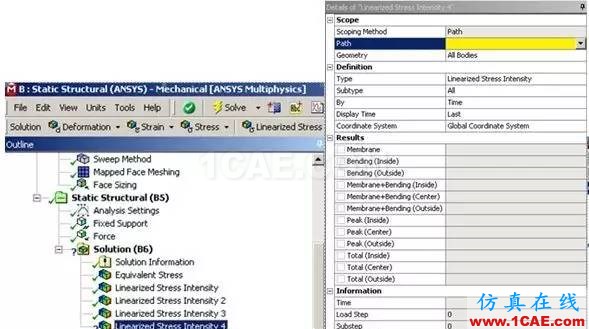

6. 插入應力線性化選項后,出現如下圖所示的Detail選項卡,黃色為預選的路徑

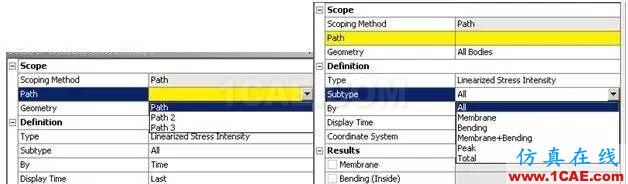

定義好的路徑會在這里顯示,選擇一個作為當前線性化路徑

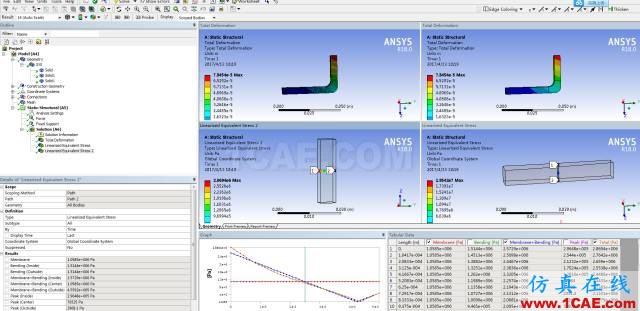

7. 線性化的結果示例。
