搜索基于ANSYS的三維平板焊接的殘余應力分析
2017-04-27 by:CAE仿真在線 來源:互聯網
焊接結構一個很明顯的特點是有較大的焊接應力和變形。由于焊接生產中,絕大部分焊接方法都采用局部加熱,所以不可避免地將產生焊接應力和變形。焊接應力和變形不但可能引起熱裂紋、冷裂紋、脆性斷裂等工藝缺陷,而且在一定條件下將影響結構的承載能力,如強度,剛度和受壓穩定性。
模型尺寸為100×100×6,電弧在鋼板中間沿直線運動,因此在計算時去模型的一半進行研究。其有限元模型如圖1。本文采用間接法計算薄板的熱應力問題,使用solid70進行熱計算,使用solid45進行應力計算。為了保證計算精度在靠近焊縫10mm處采用加密網格,網格大小控制在1mm,在遠離焊縫處采用較疏的網格。

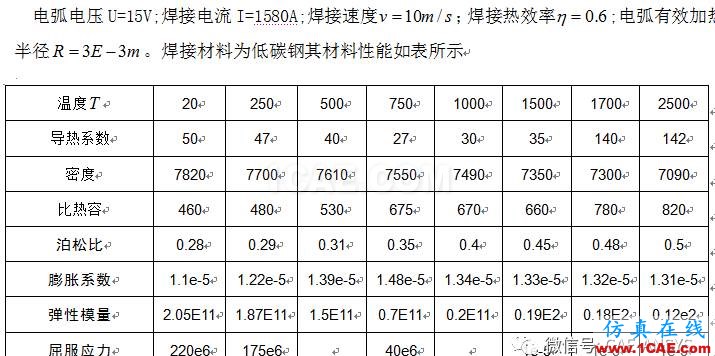

圖1平板焊接的有限元模型
其熱計算和應力計算結果如下:

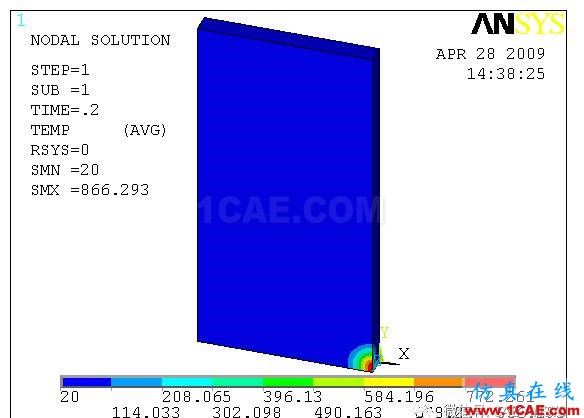

圖3 0.2s時刻的溫度場云圖

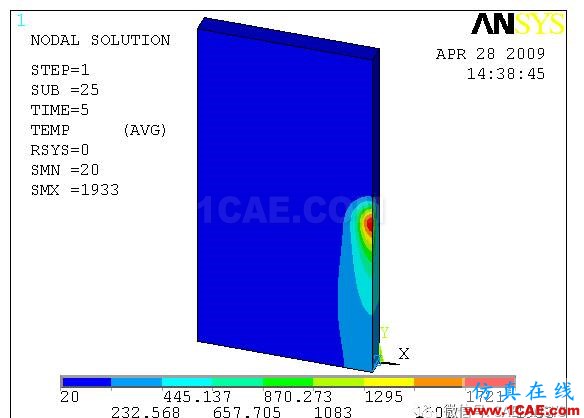

5s時刻的溫度場云圖

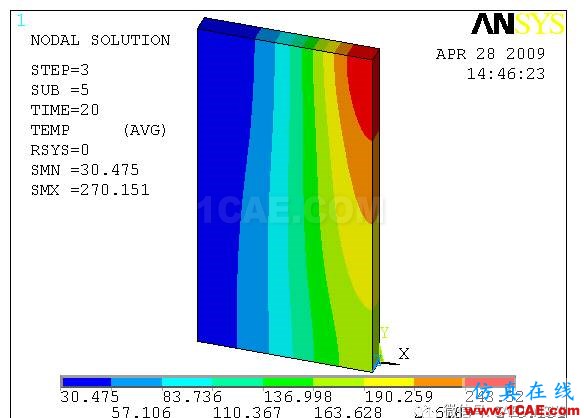

20s時刻的溫度場云圖

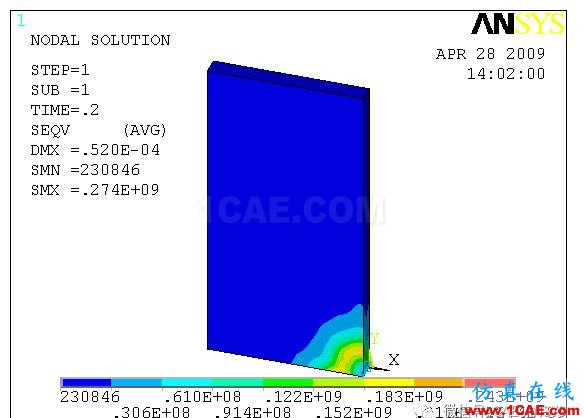

0.2s時刻的等效應力云圖

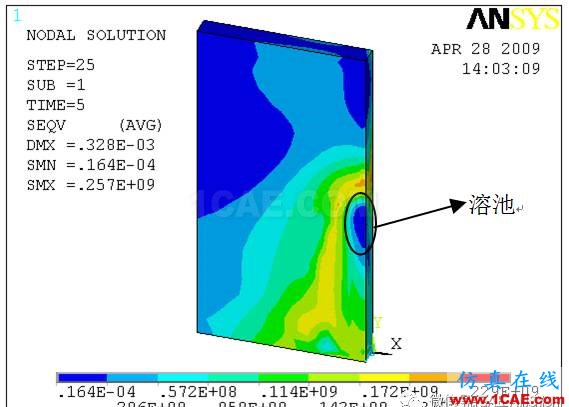

5s時刻的等效應力云圖
20s時刻的等效應力云圖
1000s時刻的等效應力云圖
