非對稱彎曲懸臂梁的彎曲正應力與變形分析

2017-04-26  by:CAE仿真在線  來源:互聯網



一、問題描述

懸臂梁如下圖所示,橫截面寬度b=12mm,高度h=20mm,懸臂梁長l =200 mm。若作用于自由端端面的集中力Fy軸夾角為30°,彈性模量E =210 GPa,泊松比μ =0.3,試分析梁的彎曲正應力和變形。

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys培訓課程圖片1

問題分析:

單元選用beam188進行建模,使用Nmm、MPa單位制。在梁的一端施加全約束,另一端施加載荷F,施加載荷時要利用到節點坐標系。節點坐標系方向是施加約束和載荷的方向,默認與整體坐標系一致。如果要轉動節點坐標系,首先要建立一個局部坐標系,然后將節點的節點坐標系轉換到局部坐標系。

計算結果:

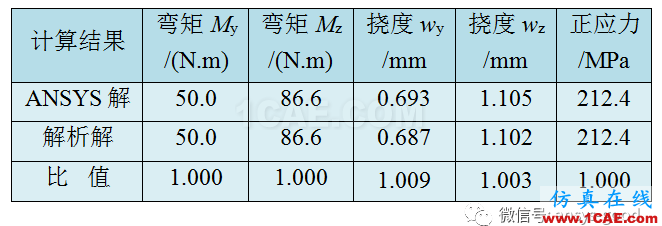

ANSYS數值解結果與解析解結果見下表,結果吻合。

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys培訓課程圖片2

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys結果圖片3

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys結果圖片4

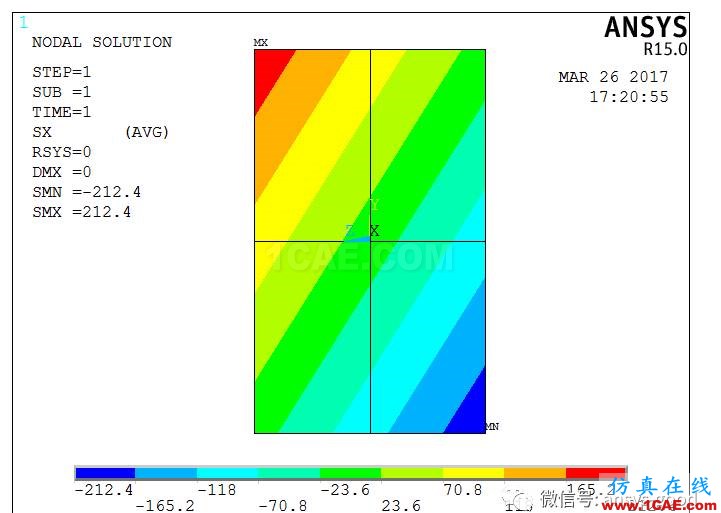

彎曲正應力云圖

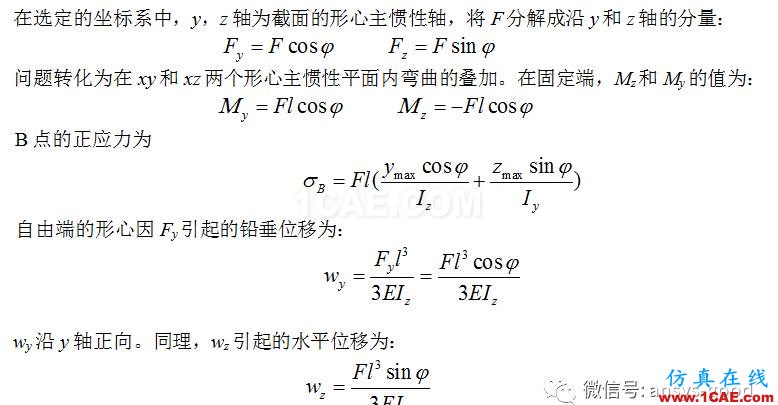

二、理論分析

參考文獻:

[1] 劉鴻文.材料力學Ⅱ(5)[M]. 北京:高等教育出版社,2011:61-62.

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys培訓課程圖片1

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys仿真分析圖片6

三、GUI步驟


1.進入ANSYS

程序→ANSYS → ANSYS Product Launcher→ 改變workingdirectory到指定文件夾jobname輸入:file→Run

2.定義工作文件名及工作標題

(1)定義工作文件名:Utility Menu> File> Change Jobname→ Change Jobname→ 輸入文件名file→OK。可不用輸入,默認為file。

(2)定義工作標題:UtilityMenu> File> Change Title→ Change Title→ 輸入Beam→OK??刹挥幂斎搿?/span>

3.定義單元屬性

(1)定義單元類型:

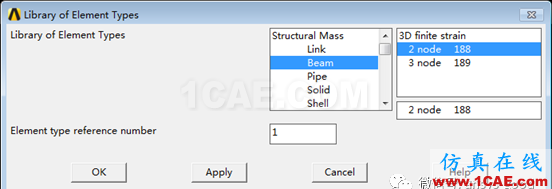

指定單元類型:Main Menu> Preprocessor> Element Type> Add/Edit/Delete→ Add→ 在左列表框中選擇Beam,在右列表框中選擇2node 188→ OK

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys仿真分析圖片7

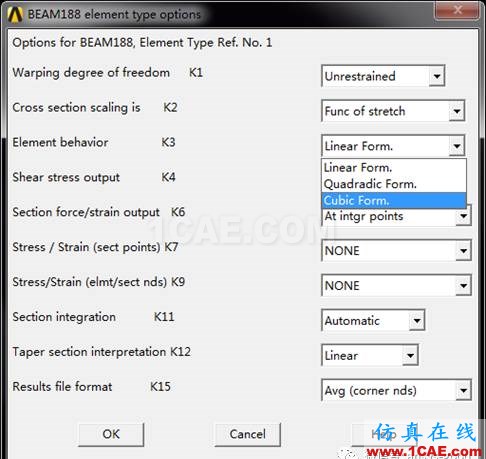

設置單元選項:Options→K3:CubicForm→ OK。

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys結構分析圖片8

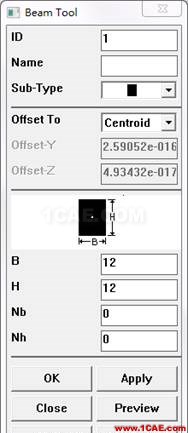

(2)定義截面:Main Menu> Preprocessor> Sections> Beam> Common Sections→ ID:1;在Sub-Type下拉框選擇矩形截面圖形;B=12;H=12→Meshview→ Meshview→ OK。

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys結構分析圖片9

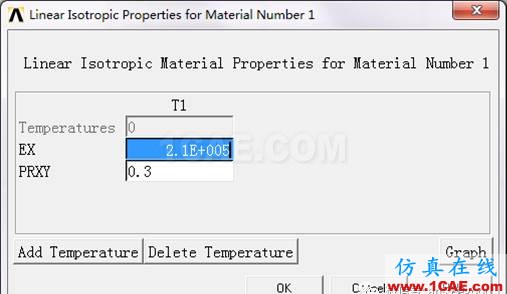

(3)設置材料屬性:Main Menu> Preprocessor> Material Props> Material Models→ Structural→ Linear→ Elastic→ Isotropic→ EX:2.1E5;PRXY:0.3→OK。

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys結構分析圖片10

4.建立幾何模型

(1)生成關鍵點:Main Menu> Preprocessor> Modeling> Create> Keypoints> In Active CS→ 依次輸入關鍵點的編號和坐標:1(0,0,0),2(200,0,0)→ OK。

(2)創建直線:Main Menu> Preprocessor> Modeling> Create> Lines> Lines> StraightLine→ 拾取12,創建1條直線→OK

5.劃分網格

(1)設置線的單元屬性:Main Menu> Preprocessor> Meshing> Mesh Tool→ ElementAttributes下方選擇Lines Set→ 拾取線1→OK→ 選擇MAT:1,TYPE:1,SECT:1→OK。單元類型編號、截面編號和材料編號只有一種,可默認,不需要指定,此步驟可省略。

(2)設置單元尺寸:Main Menu> Preprocessor> Meshing> Mesh Tool→ SizeControls下方選擇Global Set→ SIZE:10→ OK。每10mm劃分一個單元。

(3)劃分梁單元:Main Menu> Preprocessor> Meshing> Mesh Tool→ Mesh:Lines→Mesh→ Pick All。

(4)打開梁單元的單元形狀:Utility Menu>PlotCtrls> Style> Size and Shape→ [/ESHAPE]: On

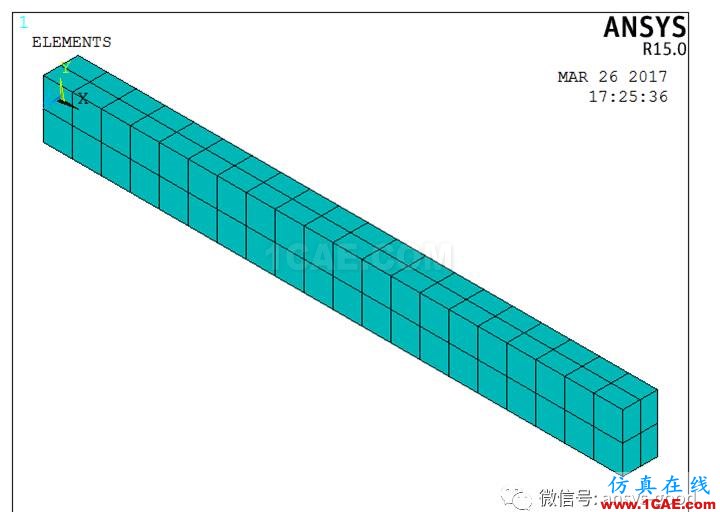

(5)顯示單元:Utility Menu> Plot> Element。

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys workbanch圖片11

6.施加邊界條件

(1)施加約束:Main Menu> Solution> Define Loads> Apply> Structural> On Keypoints→ 拾取關鍵點1→OK→ Lab2:All DOF→Apply→ OK。

7.施加載荷

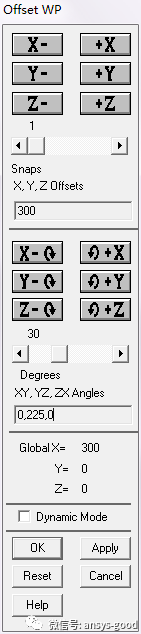

(1)移動和旋轉工作平面:Main Menu> Workplane> Offset WP by Increments> Snaps:200→ Degrees: 0,180+30,0→OK。

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys workbanch圖片12

(2)激活工作平面:Main Menu> Workplane> Change Active CS to> Working plane;

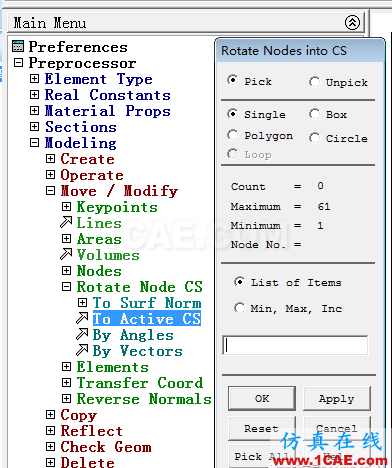

(3)旋轉節點的節點坐標系到工作平面:Main Menu> Preprocessor> Modeling> Move/Modify> Rotate Node CS> ToActiv CS→ 選擇點2→ OK

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys培訓的效果圖片13

(4)施加載荷:Main Menu> Solution> DefineLoads> Apply> Structural> Force/Moment>On Keypoints→ 拾取關鍵點2→ OK→ Lab:FY,VALUE:500→OK。

(5)求解前保存模型:Utility Menu> Files> Save as→ 輸入Load.db→OK。

8.求解

(1)求解:Main Menu> Solution> Solve> Current LS→ File> Close→ Solve Current LoadStep→ OK→ Solution is done→ Close

(2)保存結果文件:UtilityMenu> Files> Save as→ 輸入Solve.db→OK。

9.后處理

(1)查看各方向的變形云圖:Main Menu> General Postproc> Plot Results> Contour Plot→ Nodal Solu→ DOFSolution→ Y-Component of displacement→ Apply→ Z-Component of displacement→Apply→ Displacement Vector sum→ OK。

(2)彎曲正應力云圖:Main Menu >General Postproc >Plot Results >Contour Plot >Nodal Solu → X-Componentstress → OK。彎曲正應力結果在單元坐標系下顯示,正應力沿軸向,選擇X-Componentstress→ OK

(3)定義彎矩單元表:Main Menu> General Postproc> Element Table> Define Table→ Add

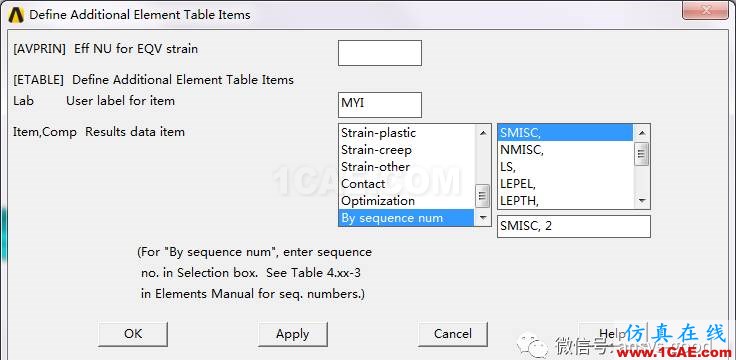

→ Lab:MYI;Item: Bysequence sum; SMISC, 2→ Apply

→ Lab:MYJ;Item: Bysequence sum; SMISC, 15→ Apply

→ Lab:MZI;Item: Bysequence sum; SMISC, 3→ Apply

→ Lab:MZJ;Item: Bysequence sum; SMISC, 16→ OK→ Close

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys培訓的效果圖片14

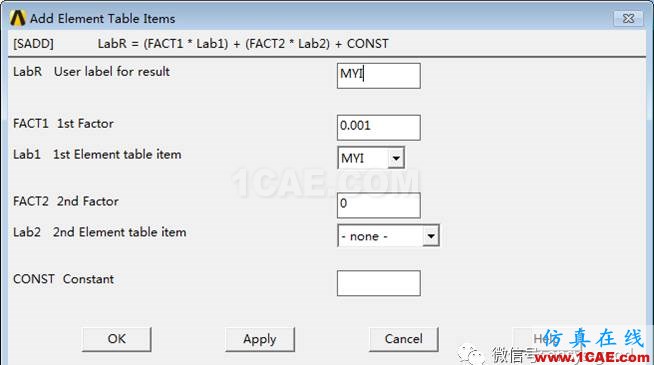

(4)將彎矩單位N.mm轉換成N.m:Main Menu >General Postproc >Element Table >Add Items → LabR:MYI;FACT1:0.001;Lab1:MYI;FACT2:0;Lab2:-none→Apply → 同理,把MYJ、MZIMZJ 的單位轉換成N.m→OK。

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys仿真分析圖片15

(5)查看彎矩圖:

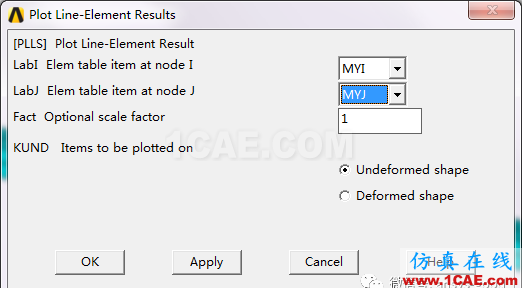

y方向彎矩圖:Main Menu> General Postproc> Plot Results> Contour Plot> Line Elem Res→ LabI:MYI;LabJ:MYJ>OK。

z方向彎矩圖:Main Menu> General Postproc> Plot Results> Contour Plot> Line Elem Res>LabI:MZI;LabJ:MZJ>OK。

非對稱彎曲懸臂梁的彎曲正應力與變形分析ansys仿真分析圖片16

四、GUI步驟視頻版





五、APDL步驟




/PREP7

ET,1,BEAM188 !單元類型

KEYOPT,1,3,3

MP,EX,1,2.1E5 !材料屬性

MP,PRXY,1,0.3

SECTYPE, 1,BEAM, RECT, , 0 !截面

SECOFFSET, CENT

SECDATA,20,12,0,0,0,0,0,0,0,0,0,0

K,1,0,0,0 !關鍵點

K,2,200,

LSTR, 1,2 !

LATT,1, ,1, , , ,1

LESIZE,1,10, , , , , , ,1

LMESH,1 !劃分網格

/ESHAPE,1.0 !單元形狀

DK,1,ALL !施加約束

wpoff,200 !移動工作平面

wprot,0,180+30,0 !旋轉工作平面

CSYS,4 !工作平面坐標系

NROTAT,2 !節點2的節點坐標系轉換到當前坐標系

FK,2,FY,500 ! 節點坐標系下施加載荷

FINISH

/SOL !求解

SOLVE

FINISH

/POST1

PLNSOL, U,Y, 0,1.0 !變形

PLNSOL, U,Z, 0,1.0

PLNSOL, S,X, 0,1.0 !正應力


ETABLE,MYI,SMISC, 2 !彎矩

ETABLE,MYJ,SMISC, 15

ETABLE,MZI,SMISC, 3

ETABLE,MZJ,SMISC, 16

SADD,MYI,MYI, ,0.001,0, , ! 將彎矩單位N.mm轉換成N.m

SADD,MYJ,MY J,,0.001,0, ,

SADD,MZI,MZI, ,0.001,0, ,

SADD,MZJ,MZJ, ,0.001,0, ,

PLLS,MYI,MYJ,1,0 !彎矩圖

PLLS,MZI,MZJ,1,0
