基于Workbench的汽車剎車制動盤摩擦生熱問題的仿真

2017-03-01 by:CAE仿真在線來源:互聯網

摩擦制動器工作時,剎車盤在摩擦力作用下停止運動,然而靠摩擦產生的熱量使摩擦片溫度升高,影響其使用性能,本文基于ANSYS Workbench軟件對該實例進行模擬。

注:本實例僅僅為仿真方法,由于參數未知顧各種參數均為假設

分析模塊采用瞬態動力學求解模塊,建立模型,劃分網格,設置邊界條件,求解,查看結果。

仿真模型

剎車盤和摩擦片如圖所示,便于網格劃分,剎車盤分為兩部分,另外采用對稱方式,取一半模型
網格劃分

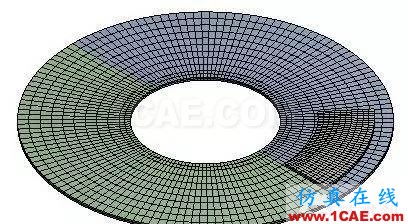

網格如圖所示
對稱設置

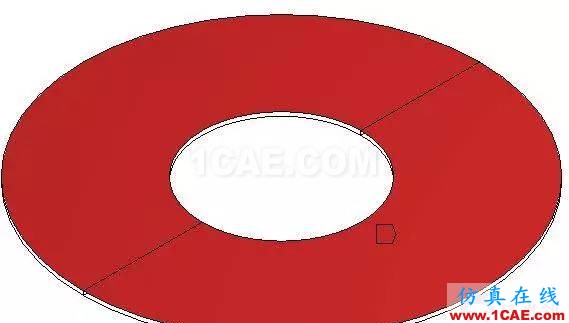

選擇剎車盤的盤面設置為對稱,如圖
將模型的單元更改為226耦合場單元

et,matid,226,11 !設置關鍵字為11,表示自由度包含溫度temp
接觸設置

將摩擦片和摩擦盤之間的接觸設置為frictional 摩擦系數調整為0.2

摩擦關鍵字設置為keyop,cid,1,1,考慮溫度

方程設置為增強拉格朗日方程,stiffness update設置為each iteration
旋轉設置

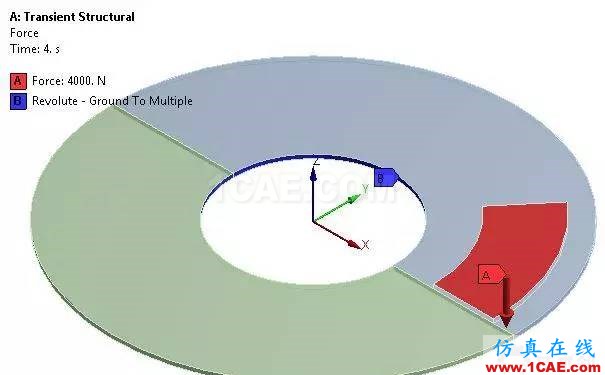

設置圓孔中心為鉸鏈旋轉,如圖
邊界條件

添加鉸鏈驅動為旋轉角度驅動,旋轉3圈,共1080度

添加摩擦片的位移約束,將摩擦片四邊設置為XY方向0位移,Z向可動

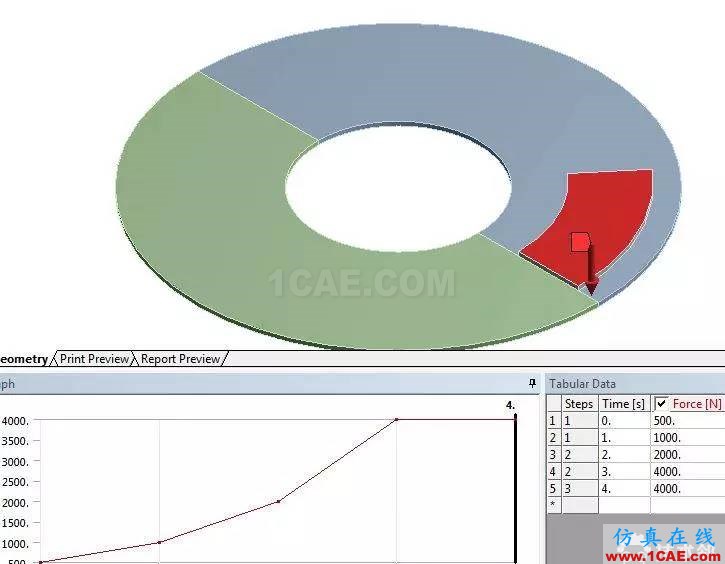

添加摩擦片上表面受力4000.N
設置步長

設置為三步,步長設置為100,10,1000,時間共4秒時間
添加求解設置

/solu
alls
tref,0 !參考溫度為0度
trnopt,full
timint,off,struc !不考慮結果的慣性效果
提取結果

1)變形

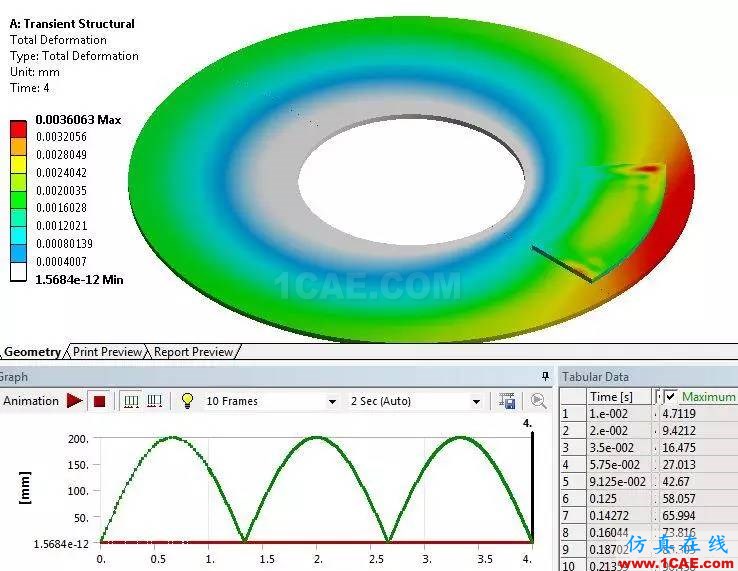

由于為旋轉運動,因此最大位移為正弦變化,如圖所示

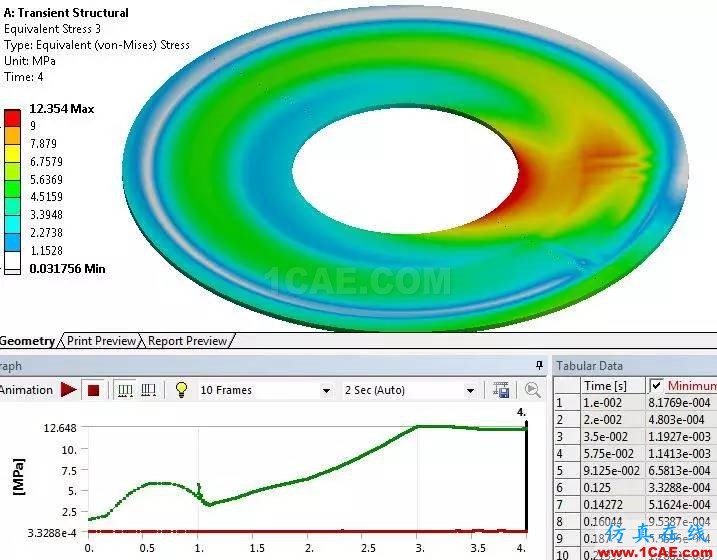

2)應力

選擇中,摩擦盤受到壓力作用,應力增大,提取結果

3)溫度

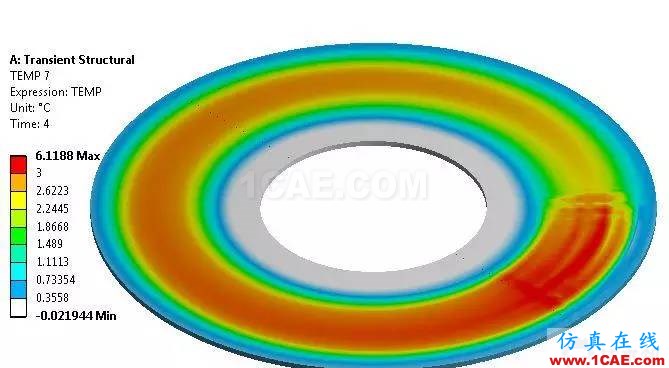

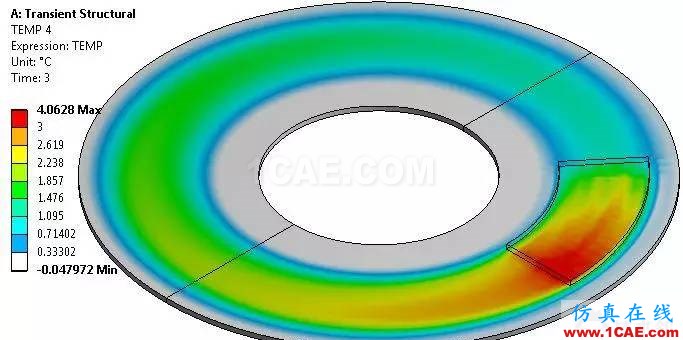

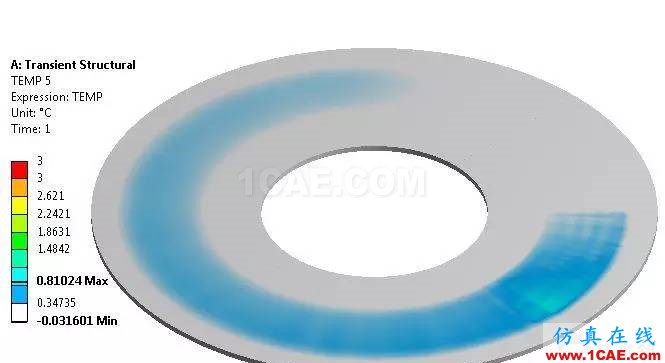

由于參考溫度為0度,故提取的溫度就是溫升,第1秒,第2秒,第3秒和第4秒結束時的溫度如圖

基于Workbench的汽車剎車制動盤摩擦生熱問題的仿真ansys分析圖片8

基于Workbench的汽車剎車制動盤摩擦生熱問題的仿真ansys分析圖片9

基于Workbench的汽車剎車制動盤摩擦生熱問題的仿真ansys分析圖片10

基于Workbench的汽車剎車制動盤摩擦生熱問題的仿真ansys仿真分析圖片11

該實例對汽車摩擦片的摩擦效果進行了仿真方法的研究,可以較好的模擬該類摩擦生熱熱的仿真,如果考慮初始旋轉速度和摩擦系數等其他參數合適的加載,可以較好的得到摩擦片的停止轉動時間,為汽車摩擦片的設置提供很好的指導意義。
