【技術篇】基于WORKBENCH的銷連接的建模

2017-03-27  by:CAE仿真在線  來源:互聯網

銷連接是機械可拆卸連接的一種常見方式。使用銷連接的兩個物體,它們可以圍繞銷發生相對轉動。那么如何在WORKBENCH中對銷連接進行建模呢?

建模的方式很多,這里給出最簡單的一種。首先建模遠程點以模擬銷的兩個端面圓心,再用約束方程建立遠程點的位移關系用來模擬銷連接。

問題描述

兩塊帶孔方板,在孔的地方用圓柱銷相連(這里沒有畫圓柱銷),要用WORKBENCH對它進行建模。

操作步驟

1. 創建帶孔的長方形

在DM中使用草圖模式創建一個長方形,里面繪制一個圓。

2.創建板A

通過如下菜單

3. 復制得到另外一塊板B

通過如下菜單

創建一個帶復制的平移

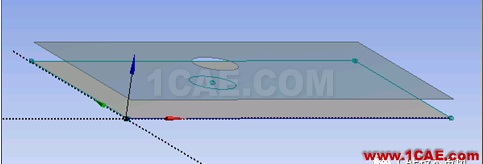

得到另外一塊板

下面需要在兩塊板之間建立銷釘連接

4. 設置厚度

進入DS,設置兩塊板的厚度為1mm

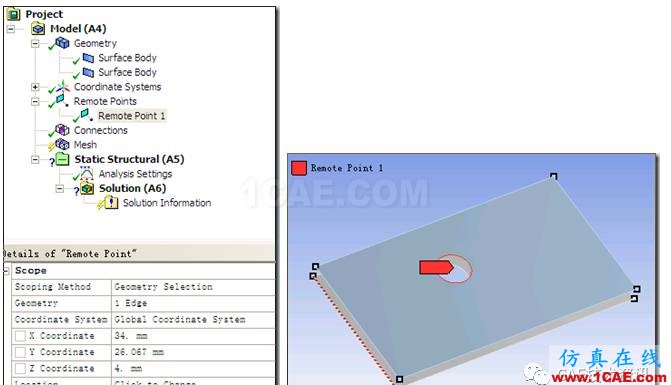

5. 在板A的圓心創建一個遠程點1,該點與圓周關聯

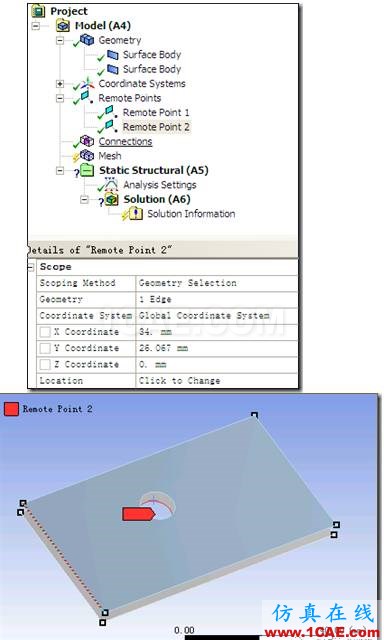

6.在板B的圓心創建一個遠程點2,該點與圓周關聯

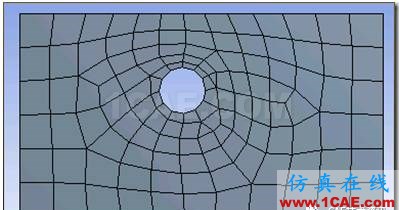

7.劃分網格

隨便劃分網格

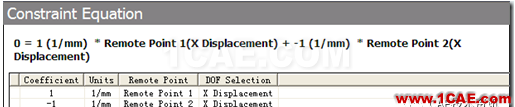

8.創建約束方程1,關聯遠程點1和遠程點2的X位移

加入約束方程

該約束方程把遠程點1的X位移與遠程點2的X位移相互關聯。就是說,他們二者相等

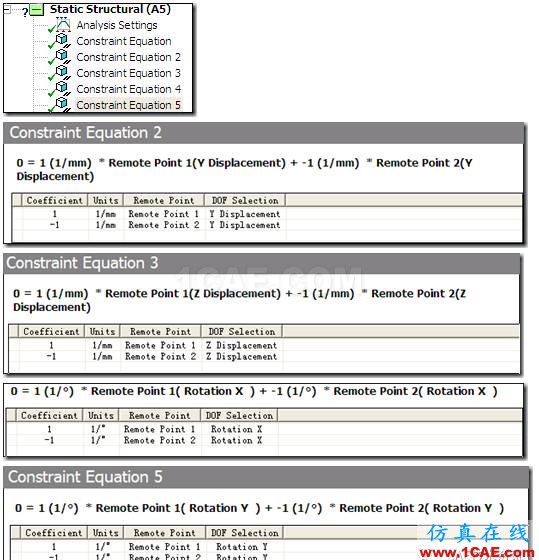

9.創建其它四個約束方程,關聯遠程點1,2的Y,Z位移及X,Y轉動自由度。

復制上述約束方程4份,并依次修改如下

上述方程的意思是說,兩塊板的圓心的X,Y,Z平移自由度以及繞X,Y轉動的自由度相等。這就是說,這兩個圓心只是在Z軸方向可以發生相對轉動,這就是銷連接的意思了。
