【技術篇】Ansys Meshing膨脹層網格劃分

2017-03-23 by:CAE仿真在線來源:互聯網

使用自動膨脹

程序化控制:所有面無命名選項;共享體間沒有內部面

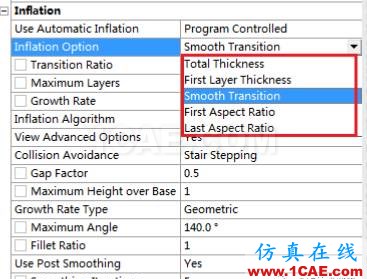

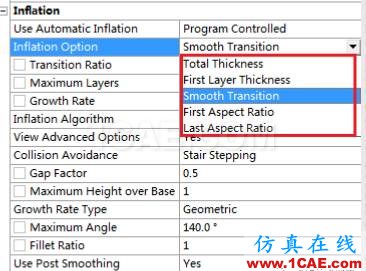

膨脹選項:平滑過渡;第一層厚度;總厚度

膨脹算法:前處理(Pre)-Tgid;后處理(Post)-ICEM CFD

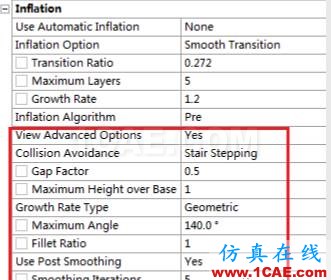

高級選項

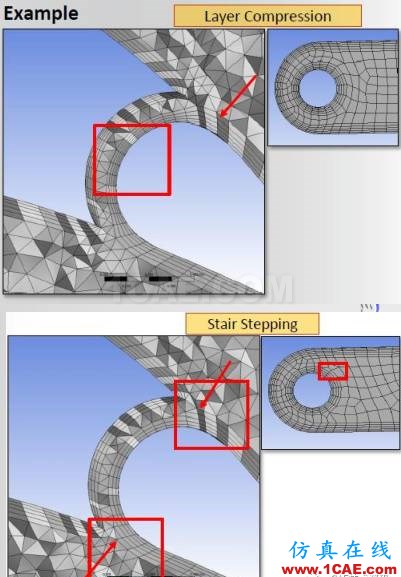

【技術篇】Mesh膨脹層網格劃分ansys workbanch圖片1

平衡過渡(默認)

使用局部四面體單元尺寸計算每個局部的初始高度和總高度以達到平滑的體積變化。每個膨脹的三角形都有一個關于面積計算的初始高度,在節點處平均。這意味著對一均勻網格,初始高度大致相同,而對變化的網格初始高度也是不同的

過渡比

膨脹層最后單元層和四面體區域第一單元層間的體尺寸改變;

當求解器設置為CFX,默認的過渡比為0.77;求解器為fluent,默認值為0.272。

因?yàn)镕luent求解器是單元為中心的,其網格單元等于求解器單元,而CFX求解器是頂點為中的,求解器單元是雙重節點網格構造的,因此會發生不同的處理。

總厚度

創建常膨脹層,用Number of Layers的值和Growth Rate控制以獲得MaximumThickness值控制的總厚度。不同于Smooth Transition 選項的膨脹,Total Thickness選項的膨脹其第一膨脹層和下列每一層的厚度是常量。

第一層厚度

創建常膨脹層,用First Layer Height,Maximum Layers和Growth Rate控制生成膨脹網格。不同于Smooth Transition選項的膨脹,First Layer Thickness選項的膨脹其第一膨脹層和下列每一層的厚度是常量。

前處理算法(Pre)

Tgrid算法;

所有物理模型的默認設置,首先表面網格膨脹,然后生成體網格;

不支持鄰近設置不同的層數;

可應用于掃掠和2D網格劃分
