搜索【技術篇】Ansys Meshing結構總體網格控制
2017-03-23 by:CAE仿真在線 來源:互聯網
Mesh結構總體網格控制可分為:
1、Physics Based Settings-設置網格劃分的物理環境
2、Sizing-尺寸控制
3、Inflation-膨脹率
4、Patch Confirming Options-網格修補選項
5、Patch Independent Options-獨立分片選項
6、Advanced-網格高級選項
7、Defeaturing-模型修正
今天給大家主要講解Physics Based Settings-設置網格劃分的物理環境和Sizing-尺寸控制。
選擇物理環境

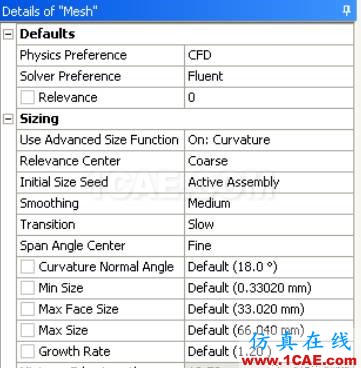

劃分流體模型網格

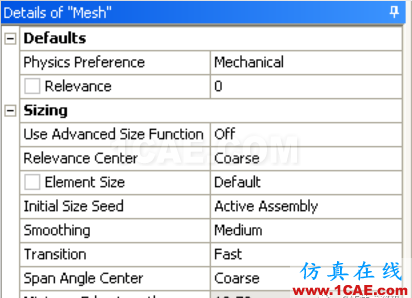

劃分結構模型網格

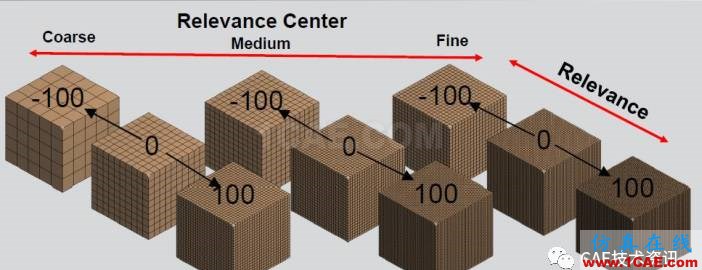

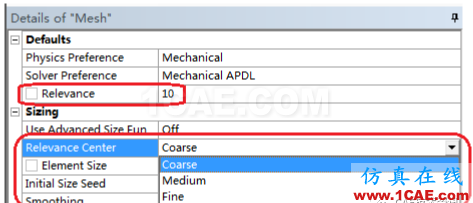

基于網格相關度控制網格密度的方法,設置的單元尺寸對于網格密度有著重要的影響!
尺寸控制-高級尺寸函數
Advanced Sizing Functions (ASF)
該項功能用于控制接近表面區域和具有高曲率區域的網格生長和分布高級尺寸函數有五個選項:
關閉高級尺寸函數(off)
Proximity and Curvature
Curvature
Proximity
Fixed

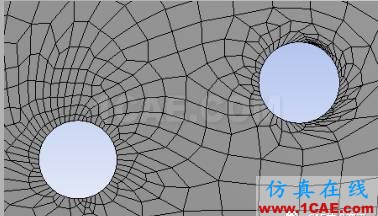

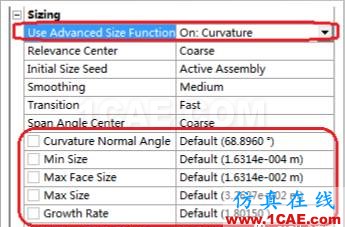

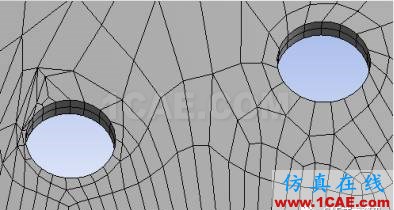

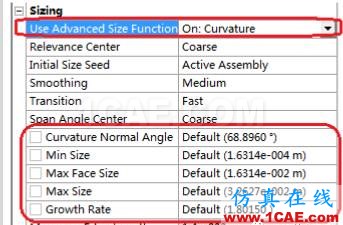

Curvature尺寸控制函數

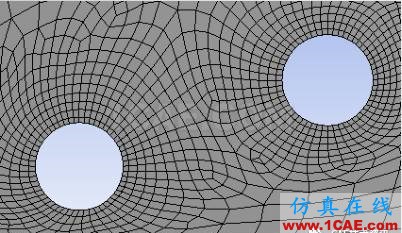

-該函數基于模型中的曲率信息控制網格,主要作用于模型中的孔,洞和缺陷處。該函數有5個控制參數:
Curvature Normal Angle-曲率法向角度
Min Size-總體最小尺寸
Max Face –面上最大尺寸
Max Size-總體最大尺寸
Growth Rate-網格生長率

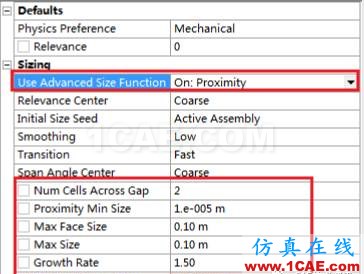

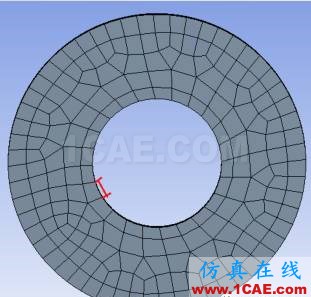

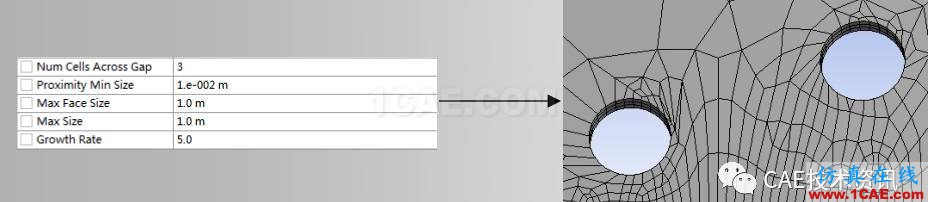

Proximity尺寸控制函數
該函數基于模型邊緣特征控制網格,主要作用于模型中的所有邊緣,該函數有5個控制參數:Num Cells Across Gap-間隙截面單元數量;Proximity Min Size-邊緣最小尺寸;Max Face –面上最大尺寸;Max Size-總體最大尺寸;Growth Rate-網格生長率;

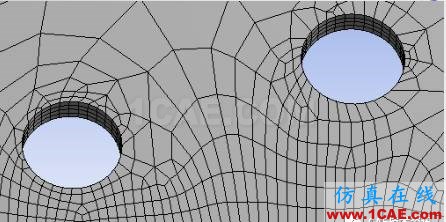

同時激活Proximity和Curvature函數,用戶激活該選項后,程序同時考慮模型中的空洞和邊緣控制,激活后主要有7個控制參數。網格尺寸從模型的邊緣和模型中的空洞開始計算,這些初始單元尺寸由曲率法向角度,間隙截面單元數量,總體單元最小尺寸,邊緣最小尺寸同控制。

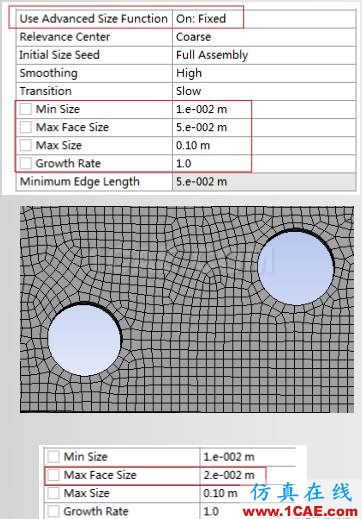

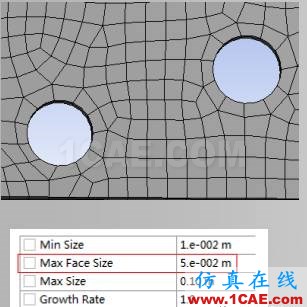

將高級尺寸函數選項設置為Fixed,激活該選項后,導致沒有局部網格細化,局部網格尺寸必須有其他網格控制參數來設定,對于這個選項,一共有4個控制,其中只有最大面尺寸起到主導控制作用。
尺寸控制-普通控制

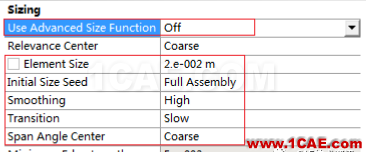

將高級尺寸函數選項設置為Off,則程序在網格劃分過程中,不使用高級尺寸函數,而是通過ElementSize,Initial Size Seed,Smoothing,Transition和Span Angle Center這五個參數共同控制總體尺寸。
Element Size-該參數用于控制網格劃分過程中最大單元尺寸;

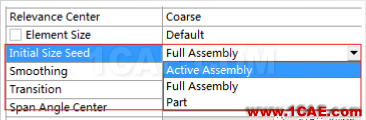

Initial Size Seed(初始尺寸種子)
控制每一個部件的初始網格種子;
如果定義單元尺寸則被忽略;
Active Assembly:基于這個設置,初始種子放入未抑制部件。網格可以改變
Full Assembly:基于這個設置,初始種子放入所有裝配部件,不管抑制部件的數量。由于抑制部件網格不改變。
Part:基于這個設置,初始種子在網格劃分時放入個別特殊部件。由于抑制部件網格不改變。

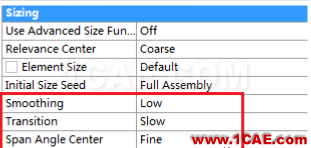

Smoothing(平滑)
平滑網格是通過移動周?chē)?jié)點和單元的節點位置來改進網格質量。下列選項和網格劃分器開始平滑的門檻尺度一起控制平滑迭代次數。
程序有三個選項:低水平;中等;高度光滑
Transition(過渡)
過渡控制臨近單元增長比Slow-緩慢產生網格過渡;Hign-快速產生網格過渡
Span Angle Center(跨度中心角)
設定基于邊的細化的曲度目標。網格在彎曲區域細分,直到單獨單元跨越這個角。有以下幾種選擇;
粗糙:-91度到60度
中等:-75度到24度
細化:-36度到12度
