一、工程背景

項目來源于大慶石化工程有限公司(原大慶石化設計院),項目研究對象是大慶石化公司化工一廠裂解老區裂解爐第二急冷鍋爐,型號是112E/G和112B兩臺鍋爐。急冷鍋爐以往在役的過程中存在著管板強度不夠、入口溫度高以致材料的高溫性能不能滿足正常工作等諸多問題。針對上述這些設計人員關心的問題,結合現有成熟的理論技術,對設計的112E/G和112B鍋爐分別進行溫度場和應力場分析,完成了強度評價。

二、有限元模型

根據急冷鍋爐的結構特點和載荷特性,選擇1/2換熱器為研究對象,包括入口和出口管箱、管板、換熱管、支座、接管、法蘭等主要部件。第二急冷鍋爐溫度場分析計算了設計溫度和操作溫度兩種工況。結構分析中載荷共有螺栓預緊力、自重、壓力、溫度四種,其中溫度載荷由熱分析求得,并將求得的平均溫度和內外壁溫度差加到相應的實體單元上。

結構分析計算共分六種工況。(工況1)自重+預緊力1;(工況2)自重+預緊力2+設計壓力;(工況3)自重+預緊力2+設計溫度;(工況4)自重+預緊力2+操作壓力+操作溫度;(工況5)自重+預緊力2+殼程水壓;(工況6)自重+預緊力2+管程水壓;結構模型如圖1所示。

三、力學分析與計算結果

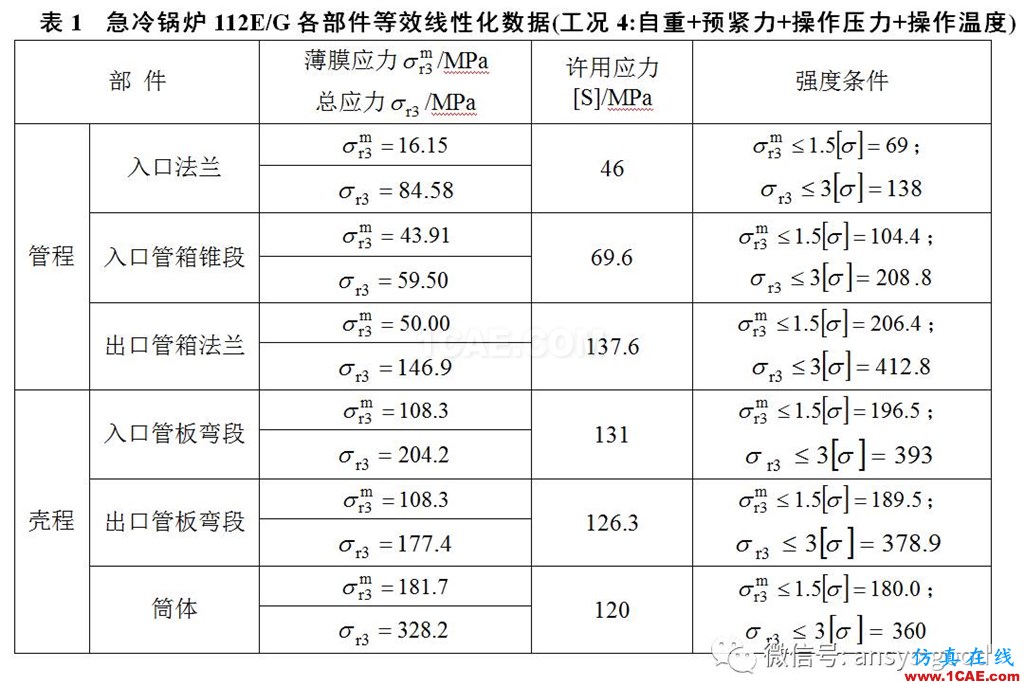

在此以鍋爐112E/G為對象并以它在操作狀態下的分析為例說明問題。整體結構等效應力分布如圖2所示,入口管板等效應力分布如圖3所示,入口管板彎段最大應力沿內壁到外壁線性化應力曲線圖如圖4所示。急冷鍋爐112E/G各部件等效線性化數據(自重+預緊力+操作壓力+操作溫度)如表1所示。
