應用 | 高超音速鈍體非平衡流

2017-03-10  by:CAE仿真在線  來源:互聯網

前言

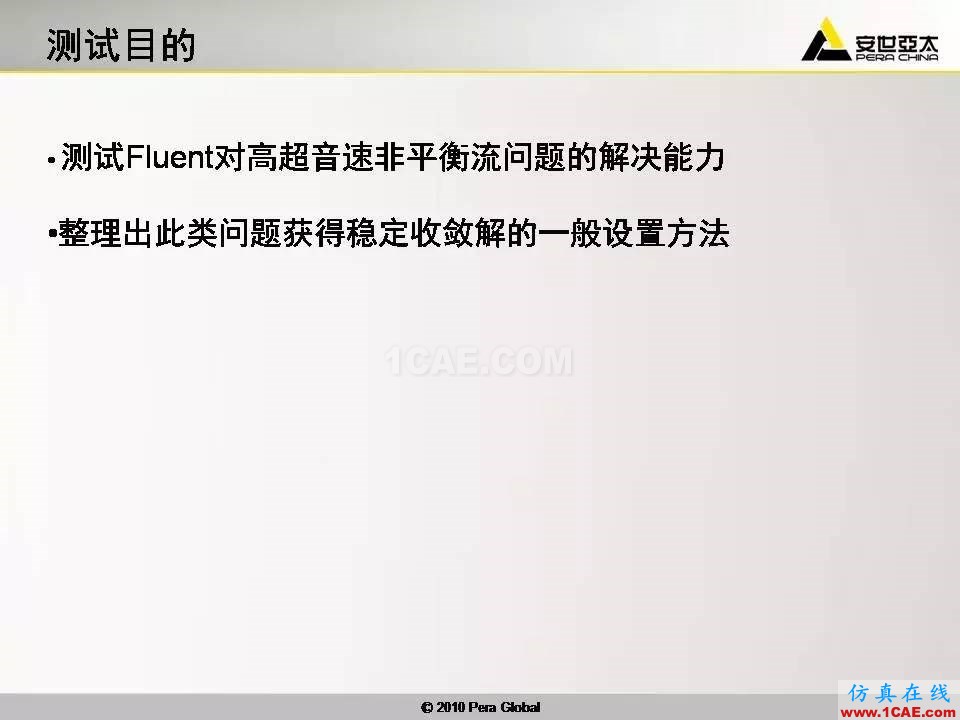

Fluent密度基求解器對鈍體非平衡流具有穩健的求解能力,本文測試Fluent對高超音速非平衡流問題的解決能力,整理出此類問題獲得穩定收斂解的一般設置方法,說明了利用Fluent獲得穩定解的一般步驟。



應用 | 高超音速鈍體非平衡流ansys分析圖片1

應用 | 高超音速鈍體非平衡流ansys分析圖片2

應用 | 高超音速鈍體非平衡流ansys分析案例圖片3

應用 | 高超音速鈍體非平衡流ansys分析案例圖片4

應用 | 高超音速鈍體非平衡流ansys分析案例圖片5

應用 | 高超音速鈍體非平衡流ansys分析案例圖片6

應用 | 高超音速鈍體非平衡流ansys培訓的效果圖片7

應用 | 高超音速鈍體非平衡流ansys培訓的效果圖片8

應用 | 高超音速鈍體非平衡流ansys培訓的效果圖片9

應用 | 高超音速鈍體非平衡流ansys培訓的效果圖片10

應用 | 高超音速鈍體非平衡流ansys workbanch圖片11

應用 | 高超音速鈍體非平衡流ansys workbanch圖片12

應用 | 高超音速鈍體非平衡流ansys workbanch圖片13

應用 | 高超音速鈍體非平衡流ansys分析圖片14

應用 | 高超音速鈍體非平衡流ansys分析圖片15

應用 | 高超音速鈍體非平衡流ansys分析圖片16

應用 | 高超音速鈍體非平衡流ansys仿真分析圖片17

應用 | 高超音速鈍體非平衡流ansys仿真分析圖片18

應用 | 高超音速鈍體非平衡流ansys仿真分析圖片19

應用 | 高超音速鈍體非平衡流ansys仿真分析圖片20

應用 | 高超音速鈍體非平衡流ansys結果圖片21

應用 | 高超音速鈍體非平衡流ansys結果圖片22

應用 | 高超音速鈍體非平衡流ansys結果圖片23

應用 | 高超音速鈍體非平衡流ansys結果圖片24

應用 | 高超音速鈍體非平衡流ansys分析圖片25

應用 | 高超音速鈍體非平衡流ansys分析圖片26

應用 | 高超音速鈍體非平衡流ansys分析圖片27

應用 | 高超音速鈍體非平衡流ansys分析圖片28

應用 | 高超音速鈍體非平衡流ansys結構分析圖片29

應用 | 高超音速鈍體非平衡流ansys結構分析圖片30

應用 | 高超音速鈍體非平衡流ansys結構分析圖片31

應用 | 高超音速鈍體非平衡流ansys圖片32

應用 | 高超音速鈍體非平衡流ansys圖片33

應用 | 高超音速鈍體非平衡流ansys圖片34

應用 | 高超音速鈍體非平衡流ansys workbanch圖片35

應用 | 高超音速鈍體非平衡流ansys workbanch圖片36
