應用 | 高超音速鈍體流場

2017-03-10  by:CAE仿真在線  來源:互聯網




前言

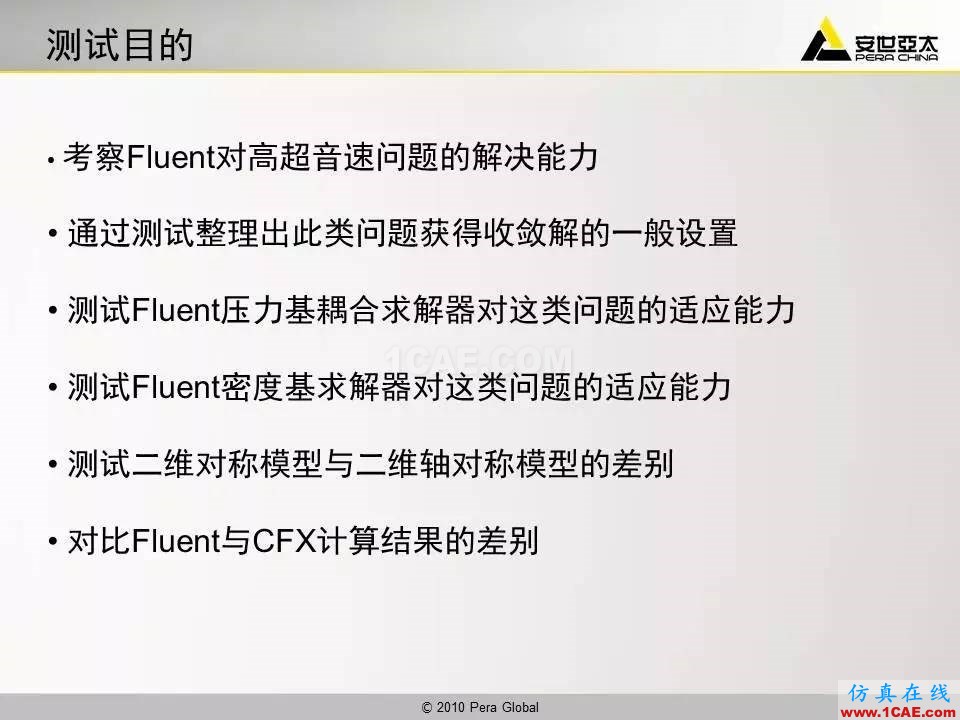

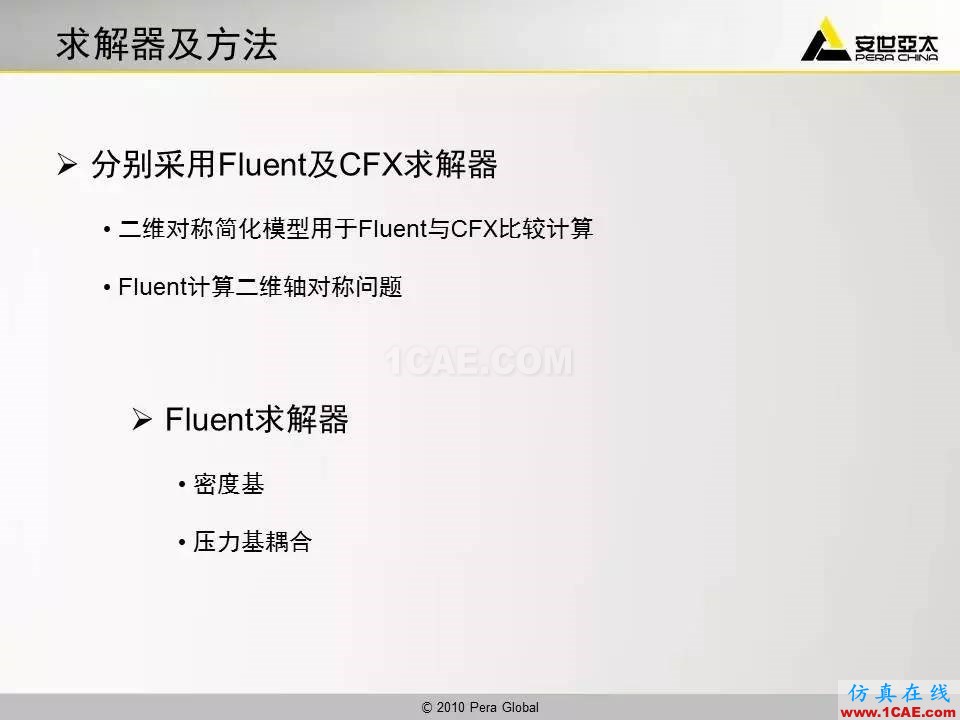

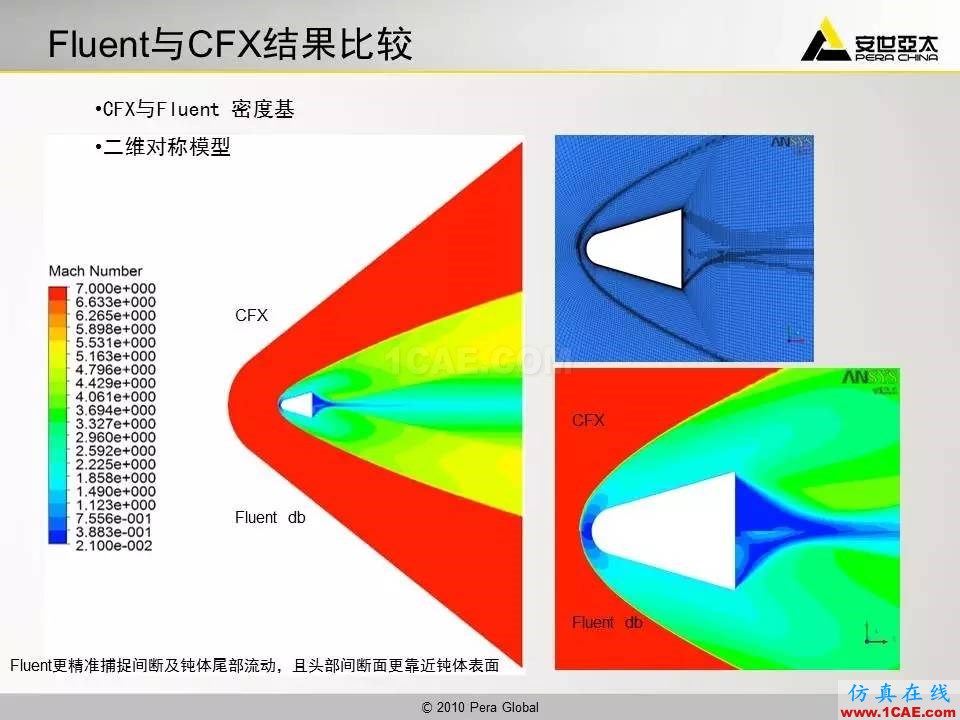

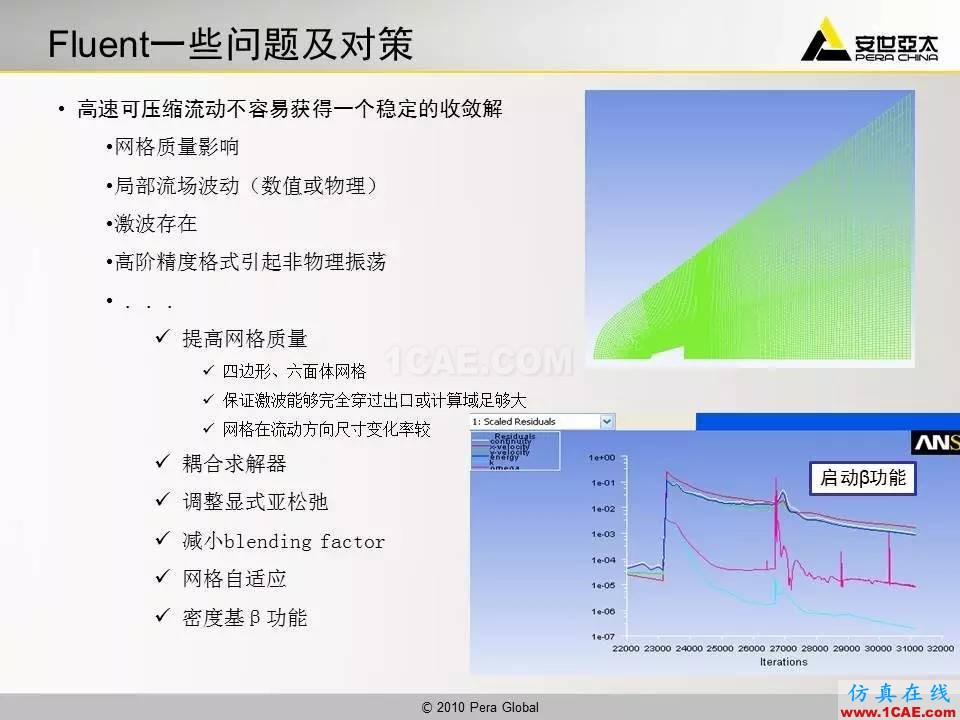

通過鈍體案例說明了Fluent對高超音速問題的解決能力,高超音速計算通常會碰到收斂性問題,這個測試說明了對這類問題獲得收斂解的一般設置及求解方法,并與CFX求解結果進行了對比。



應用 | 高超音速鈍體流場ansys培訓課程圖片1

應用 | 高超音速鈍體流場ansys培訓課程圖片2

應用 | 高超音速鈍體流場ansys培訓課程圖片3

應用 | 高超音速鈍體流場ansys培訓的效果圖片4

應用 | 高超音速鈍體流場ansys培訓的效果圖片5

應用 | 高超音速鈍體流場ansys培訓的效果圖片6

應用 | 高超音速鈍體流場ansys培訓的效果圖片7

應用 | 高超音速鈍體流場ansys結果圖片8

應用 | 高超音速鈍體流場ansys結果圖片9

應用 | 高超音速鈍體流場ansys結果圖片10

應用 | 高超音速鈍體流場ansys結果圖片11

應用 | 高超音速鈍體流場ansys分析案例圖片12

應用 | 高超音速鈍體流場ansys分析案例圖片13

應用 | 高超音速鈍體流場ansys分析案例圖片14

應用 | 高超音速鈍體流場ansys結構分析圖片15

應用 | 高超音速鈍體流場ansys結構分析圖片16

應用 | 高超音速鈍體流場ansys結構分析圖片17

應用 | 高超音速鈍體流場ansys圖片18

應用 | 高超音速鈍體流場ansys圖片19

應用 | 高超音速鈍體流場ansys圖片20

應用 | 高超音速鈍體流場ansys分析圖片21

應用 | 高超音速鈍體流場ansys分析圖片22

應用 | 高超音速鈍體流場ansys分析圖片23

應用 | 高超音速鈍體流場ansys分析圖片24

應用 | 高超音速鈍體流場ansys培訓課程圖片25

應用 | 高超音速鈍體流場ansys培訓課程圖片26

應用 | 高超音速鈍體流場ansys培訓課程圖片27

應用 | 高超音速鈍體流場ansys培訓的效果圖片28

應用 | 高超音速鈍體流場ansys培訓的效果圖片29

應用 | 高超音速鈍體流場ansys培訓的效果圖片30

應用 | 高超音速鈍體流場ansys培訓的效果圖片31

應用 | 高超音速鈍體流場ansys workbanch圖片32

應用 | 高超音速鈍體流場ansys workbanch圖片33

應用 | 高超音速鈍體流場ansys workbanch圖片34

應用 | 高超音速鈍體流場ansys分析案例圖片35

應用 | 高超音速鈍體流場ansys分析案例圖片36

應用 | 高超音速鈍體流場ansys分析案例圖片37

應用 | 高超音速鈍體流場ansys仿真分析圖片38

應用 | 高超音速鈍體流場ansys仿真分析圖片39

應用 | 高超音速鈍體流場ansys workbanch圖片40

應用 | 高超音速鈍體流場ansys workbanch圖片41

應用 | 高超音速鈍體流場ansys workbanch圖片42

應用 | 高超音速鈍體流場ansys分析圖片43

應用 | 高超音速鈍體流場ansys分析圖片44

應用 | 高超音速鈍體流場ansys分析圖片45
