“對于給定的三維空間中的區域,具有復雜拓撲和幾何,如何自動生成高質量的結構化的六面體網格?”
在早期的文章中我們說過,六面體網格是有限元分析中最理想的網格,科學家和工程師一直在為此找尋最理想的方案,但至今沒有完美解決,對于復雜的幾何,我們仍然需要借助四面體單元,但對于數學家來說,尋找完美的解決方案是情懷和動力所在。這個問題被成為神圣網格問題(HOLY GRAIL GRID ),可見其重要性。為了給大家科普這些領域的知識,下面的內容轉載自拓撲幾何領域的專家顧險峰老師(后續還會陸續更新)。大家如果想了解顧教授更多的文章,請關注公眾號“老顧談幾何”
顧險峰,1989年考入清華大學計算機科學與技術系,基礎理論方向,班主任黃連生教授。1992年獲得清華大學特等獎學金。后于美國哈佛大學獲得計算機博士學位,師從國際著名微分幾何大師丘成桐先生。目前為美國紐約州立大學石溪分校計算機系終身教授。曾獲美國國家自然科學基金CAREER獎,中國國家自然科學基金海外杰出青年獎(與胡事民教授合作),“華人菲爾茨獎”:晨興應用數學金獎。丘成桐先生和顧險峰博士團隊,將微分幾何,代數拓撲,黎曼面理論,偏微分方程與計算機科學相結合,創立跨領域學科“計算共形幾何”,并廣泛應用于計算機圖形學,計算機視覺,幾何建模,無線傳感器網絡,醫學圖像等領域。目前已經發表二百篇余篇國際論文,學術專著包括“Computational Conformal Geometry”(計算共形幾何), “Ricci Flow for Surface Registration and Shape Analysis”等。
作者:顧險峰
(2016年九月27-30日,第二十五屆國際網格生成圓桌會議在美國華盛頓召開(25th International Meshing Roundtable),受會議主席斯杭博士的邀請,老顧在會上介紹了如何用計算共形幾何計算曲面和體的網格化。
斯杭博士是網格生成領域的絕對國際權威,久負盛名的傳奇人物,目前在德國維爾斯特拉斯應用分析和隨機研究所任資深研究員。老顧和斯博士神交已久,一見如故,通過熱烈的討論,深入交流了許多學術思想。經過數十年的積累沉淀,斯博士對于這一領域許多根本性問題具有非常深刻的見解,提出了大量的幾何猜想。同時老顧結識了許多年輕才俊,思想的交流碰撞產生了許多火花,必將引發一系列的新穎算法。)
中國龍的三角剖分,斯杭作

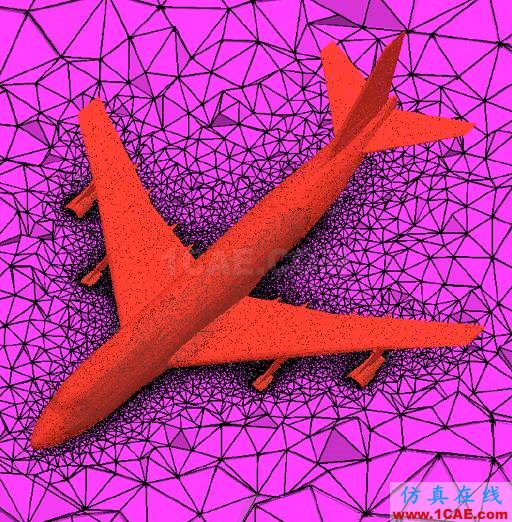

波音747飛機的空氣動力學模擬網格化,斯杭作
小白鼠的肺部氣管混合網格,焦向民用TetGen作
在漫長的教學和科研的生涯中,老顧經常和一線的純粹數學家和一線的工程師合作,也正在指導數學方向和計算機方向的博士生。一些純粹數學背景的學生和學者對于抽象深邃的理論如何在實際中應用產生深深的困惑,許多學生因為無法看到抽象數學(例如代數拓撲)的用途而缺乏深入鉆研的內在動力。同時另一方面,工程師往往從實用角度出發,利用直覺經驗設計各種技術方案,往往忽視構建嚴密的理論體系。對于簡單的技術問題,這種發展方式行之有效,但是對于更為深刻的問題,因為缺乏理論的指導,很容易陷入瓶頸。在以商業利益為主導的工業界,理論研究一直是難得的奢侈;在以科研教育為主導的學術界,許多問題的規模和復雜程度超越了學者個人的想象能力,研究者往往缺乏第一手的實踐經驗,以及深刻的直覺和洞察,從而無法提煉思想精髓。如何將理論和實踐有機結合,令人深思。這種現象在網格生成領域(Mesh Generation)體現得淋漓盡致。

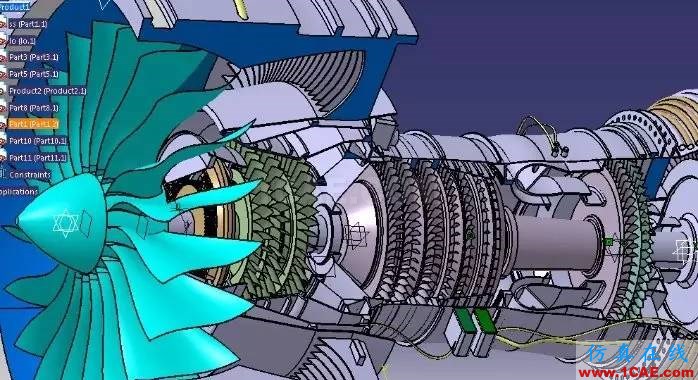

圖1. CAD 模型
在現代社會,幾乎所有的工業產品都是在計算機上設計出來,一般都是用樣條曲面來表示,因此計算機輔助設計(Computer Aided Design CAD)具有根本的重要性。

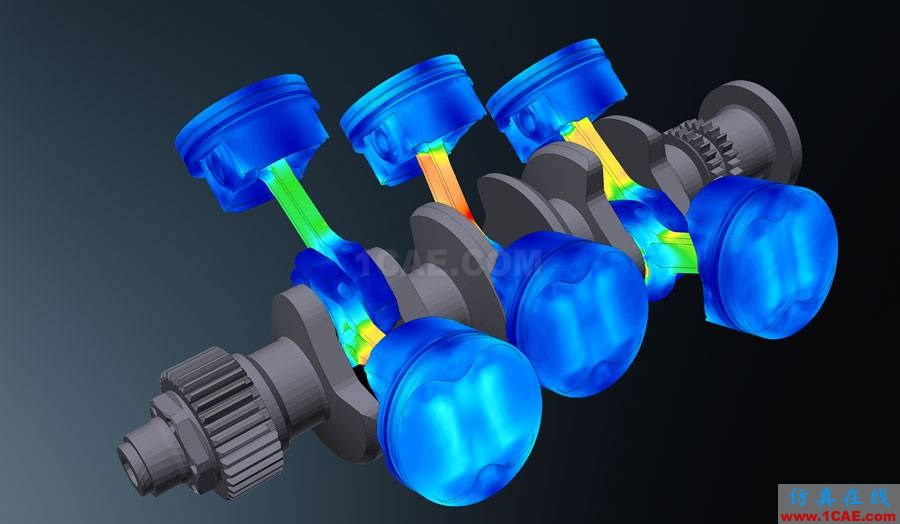

圖2. CAE 模型,計算受力分析
CAD模型在真正生產之前,需要在計算機上進行模擬仿真,計算其力學特性,從而改進設計。這類計算問題屬于計算機輔助工程領域(Computer Aided Engineering CAE)。模擬仿真需要建立物理模型,往往是偏微分方程,然后利用有限元方法求解方程。例如波音公司大量使用CAE方法進行模擬仿真,從而減少風洞實驗時間。

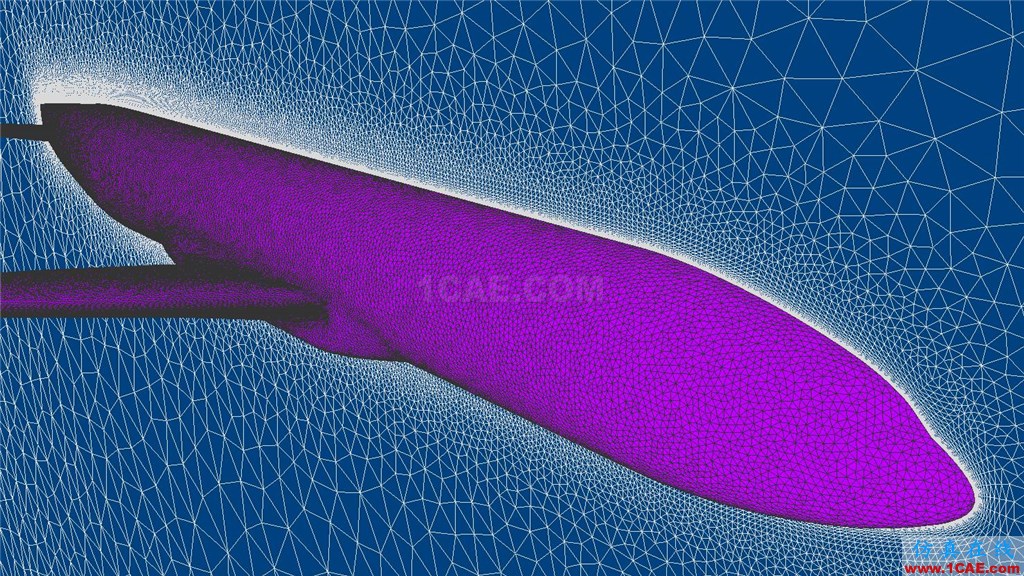

圖3. 有限元方法需要將空間網格化
有限元方法需要將曲面和空間網格化,從而將偏微分方程轉化成代數方程,然后用計算機求解。如圖3所示,為了模擬飛機的飛行情況,我們需要求解流體力學方程,這需要將飛機外圍的空間網格化。網格的質量和數量會根本地影響計算結果的精度和速度。因此,毫不夸張地說網格生成(Mesh Generation)是整個現代工業的基礎。
據紐約州立大學的陳世魁教授估計,每年全世界的CAD市場大概為5千億美元,CAE市場大概為50億美元。因為其巨大的實用價值,工業界和學術界都在竭盡全力地研究開發網格生成算法工具。斯杭博士獨自開發和維護的TetGen系統,在業界極其著名,幾乎所有這個領域的學者和工程師都曾經用過TetGen。同時,幾乎世界上所有網格生成系統都曾參考借鑒過TetGen的算法。斯杭博士只手擎天地開發了TetGen,卻從未從中謀求過任何經濟利益,高風亮節,令人欽佩,堪稱網格生成領域的Linus (Linux的發明人)。

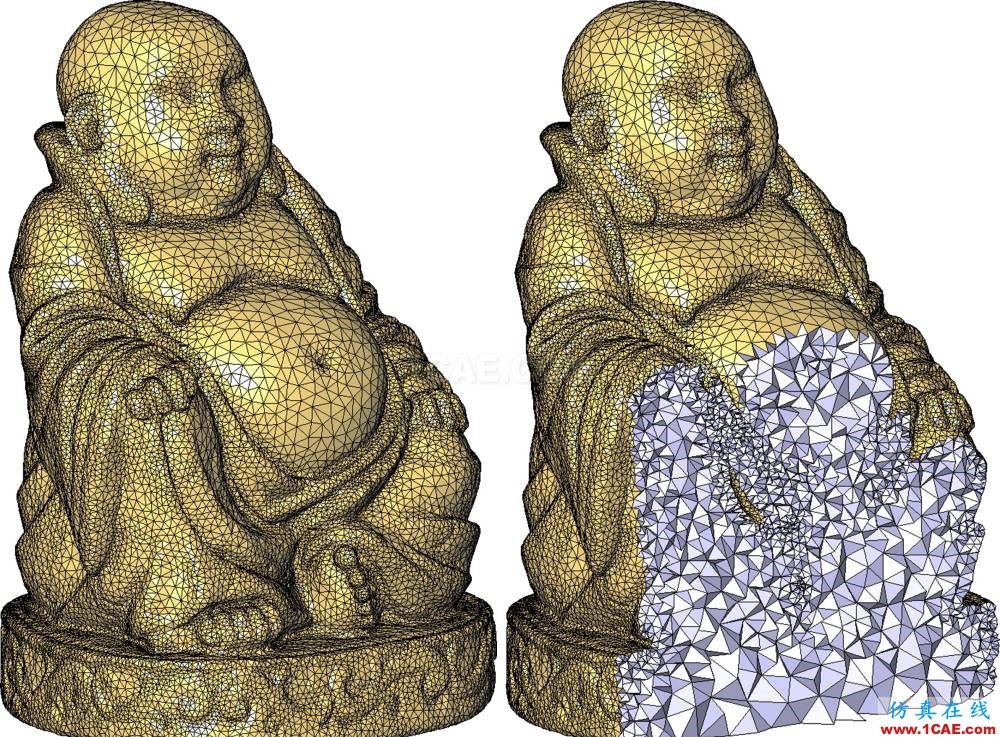

圖4. 四面體網格化(France Inria)
如圖4所示,給定三維歐式空間中的一個區域,我們將其三角剖分,每個胞腔都是四面體,這種網格化被稱為是四面體網格化(Tetrahedral Meshing)。四面體網格化算法基本上是基于所謂的Delaunay三角剖分。
圖5. Delaunay三角剖分
圖5解釋了Delaunay三角剖分的概念:給定平面一組離散點,構造一個三角剖分,使得每個三角形的外接圓內不包含第四個點。在三維情形,我們構造四面體剖分,使得每個四面體的外接球不包含第五個點。Delaunay三角剖分使得最小內角最大化,從而提高數值模擬的穩定性,因此成為網格生成算法的根基。
Delaunay三角剖分算法于1970年代被發明出來,由此誕生了“計算幾何”這一學科。從此,計算幾何領域的主旋律一直是Delaunay三角剖分。經過數十年的發展,Delaunay三角剖分算法日趨成熟,目前自動四面體網格生成問題已經被解決,并且在工業界得到廣泛應用。
計算幾何領域的翹楚- Herbert Edelsbrunner 基于Delaunay三角剖分技巧開創了知名的Geomagic公司,主要應用于點云重建。Geomagic于2013年被3D Systems收購,成為3D打印工業不可或缺的軟件工具。
與之成為鮮明對比的是斯杭博士的理想主義歷程。斯杭博士開發的TetGen在工業界影響廣泛,其核心算法被許多商業軟件無償借鑒和使用,極大地推動了網格生成算法的普及和推廣,對于CAD和CAE領域的發展,起到了不可取代的推動作用。
斯杭博士告訴老顧這段歷史:在他開發TetGen系統之前,世界上只有法國Inria(法國國家計算機與應用數學研究所)開發的一個商業軟件,Tetmesh-GHS3d, 這是由一個團隊開發三十年的成果,基本上所有大型的有限元商業軟件,例如Ansys,都用GHS3d來做四面體網格生成。斯杭博士獨力開發了TetGen,在許多關鍵技術上都超過了GHS3d,這一點在國際網格生成領域得到廣泛承認。

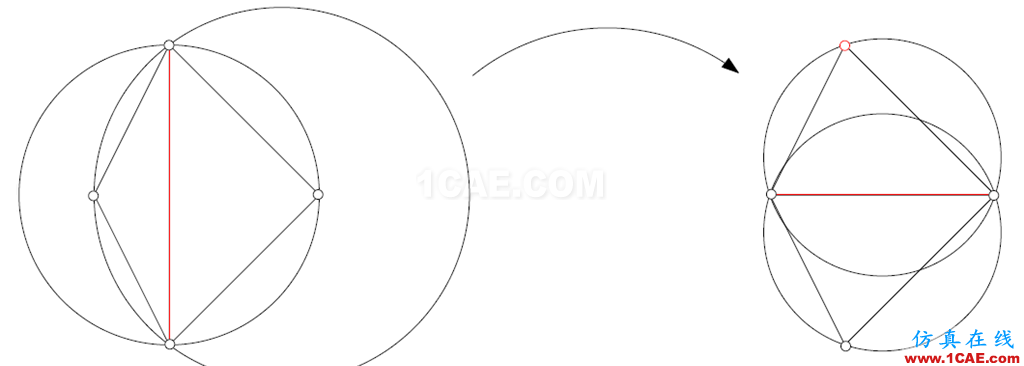

圖6. EdgeSwap操作
經驗表明,平面Delaunay三角剖分可以如下生成。給定平面離散點集,我們從任意一個三角剖分開始,任給一條邊,與其相鄰的兩個三角形構成一個四邊形。如果與此邊相鄰的兩個三角形不是Delaunay,如圖6左幀所示,則將此邊替換成四邊形的另外一條對角線,如右?guī)?。這種操作被稱為是換邊操作(Edge Swap)。那么經過一系列換邊操作,我們一定能夠得到一個Delaunay三角剖分。斯杭告訴老顧,雖然算法非常成熟,并且理論上有嚴格證明,但是反過來,從Delaunay三角剖分經過一系列的換邊操作到任意給定的三角剖分,如果要求換邊操作具有某種單調性,則不存在理論上的完整證明。斯博士認為存在本質的拓撲障礙。同時,類似的算法是否可以求三維Delaunay三角剖分,這一問題長期以來懸而未決。經過大量的實驗,斯杭博士認為這一算法也存在全局的拓撲障礙,并進一步提出了許多深刻的猜想。

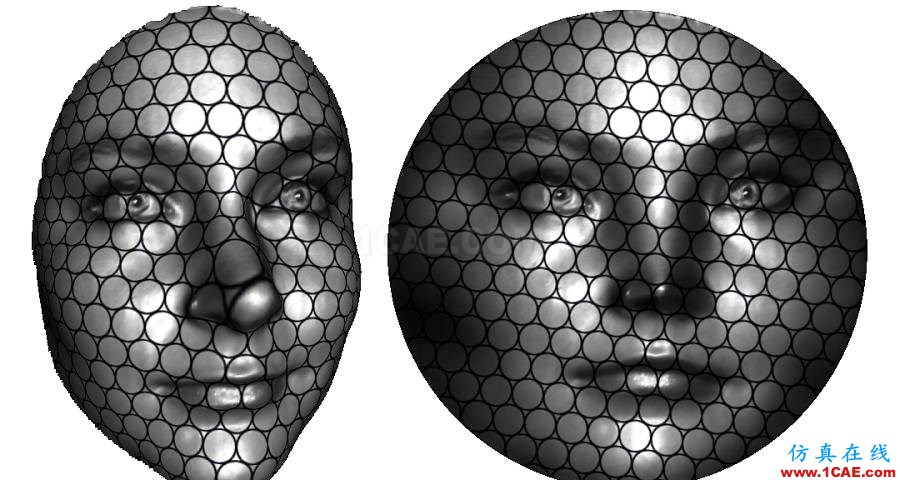

圖7. 黎曼映照將無窮小圓映到無窮小圓,從而保持Delaunay三角剖分。(馬明作)
Delaunay三角剖分和共形幾何之間存在深刻的內在聯系。如圖7所示,我們用黎曼映照(保角變換)將一張人臉曲面映到平面圓盤,人臉上的無窮小圓映到平面上的無窮小圓。Delaunay三角剖分的最主要特性就是“空圓性”,由此我們看到保角變換保持Delaunay三角剖分。因此曲面的測地Delaunay三角剖分可以被轉化成平面Delaunay三角剖分。歷史上,Delaunay三角剖分的算法提出于1970年代,共形幾何算法提出于2000年左右,因此這種基于共形幾何的曲面Delaunay網格化算法在工業界并不普遍。我們相信,在不久的未來,這一方法在實踐中會日益普及。
但是,這一方法無法直接向三維推廣。其主要的困難在于三流形間的保角變換基本上都是等距變換,因此我們無法用保角變換化彎為直。這一現象實質是由三維流形的Mostow剛性所決定。
圖8. 六面體網格化。(賀英作)
如圖8所示,六面體網格化是將空間中的區域剖分,每個胞腔都是六面體。六面體網格具有四面體網格無法比擬的優越性。對于模擬大形變的物理現象,六面體網格更加靈活,四面體網格過于僵硬;對于同樣的精度要求,六面體網格的體元數目遠遠小于四面體體元個數;據紐約州立大學的焦向民教授介紹,存在特殊的一類問題,其精度要求很難用四面體網格達到,只能用六面體網格才能達到。因此,在廣大工業界和國家實驗室,六面體網格被廣泛使用。
相比于四面體網格化,六面體網格化非常不成熟,算法設計和理論理解都存在許多問題。目前,四面體網格可以自動生成,六面體網格的生成經常需要人工干預。同時需要用戶積累的大量經驗來事先將物體切割成簡單形狀。在許多工業研發部門,都有專門的小組專注于網格生成。就目前發展水平而言,六面體網格生成依然處于“藝術”階段,而非“技術”階段。由于工業界的強烈要求和算法理論幼稚原始之間的巨大落差,下列的問題被稱為是網格生成領域的“圣杯”(Holy Grail)
對于給定的三維空間中的區域,具有復雜拓撲和幾何,如何自動生成高質量的結構化的六面體網格?
這一問題又被稱為是“神圣網格”(Holy Grid)問題。
數十年來,無數的工程師為此殫精竭慮,奮斗終生。他們發展了大量的復雜算法,開發了昂貴的商用軟件,但是依然無法建立普適的幾何拓撲理論和自動的算法來統一處理這一問題。
圖9. 虧格為三的曲面上的葉狀結構。(雷娜,鄭曉朋作)
在過去的學術訪問中,老顧接觸了許多學者和工程師,他們都不約而同的提到了神圣網格問題。焦向民教授告訴老顧:“這一領域的理論非常匱乏,任何理論的建立都是一個突破!”
關于非結構性的六面體網格的存在性理論,早在1980年代由菲爾茲獎得主瑟斯頓(Thurston)洞察到,其主要工具是微分拓撲,特別是光滑同倫理論,其主要的光滑同倫定理由另一位菲爾茲獎得主斯梅爾(Smale)證明。歷經幾十年的發展,理論上沒有實質性改變,近期又由計算拓撲學家 Jeff Erickson用代數拓撲的語言加以厘清。
結構性的六面體網格的存在性理論,最近被大連理工大學的羅鐘鉉,雷娜團隊和老顧合作共同創立,其理論根基是流形的葉狀結構理論和黎曼面的亞純微分理論。這一理論給出了復雜拓撲三維流形六面體網格的存在性證明,并給出了神圣網格的自動生成算法。美國三院院士(國家科學院,國家工程院,國家科學和藝術院),Thomas Hughes教授對于這項工作給與高度評價,他認為這項工作極其重要(Extremely Important)。相對于微分拓撲,葉狀結構理論對于問題的刻畫更為精致而深刻。在未來的系列文章中,老顧將會給出這一系列理論發展的歷史脈絡,和拓撲實質。
