【干貨：理論+實例】焊接過程有限元分析

2017-03-23  by:CAE仿真在線  來源:互聯網

本文以角焊縫為例,運用ANSYS軟件,首先對焊接結構進行熱分析得到溫度場,然后將溫度場作為結構分析的載荷施加到結構上,進行結構分析。

一、關鍵問題的處理

1 結構場的計算方法

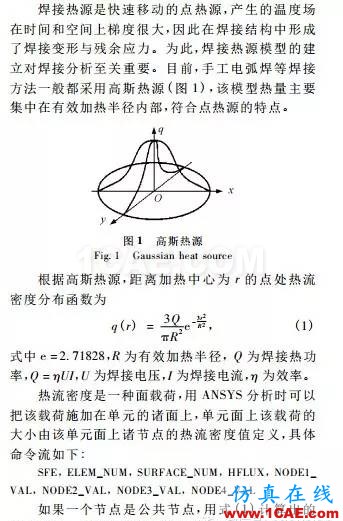

2 焊接熱源的處理

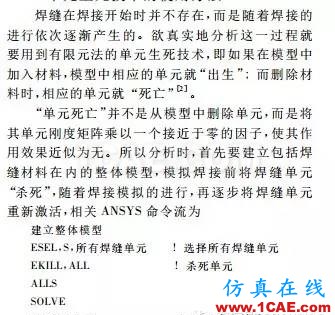

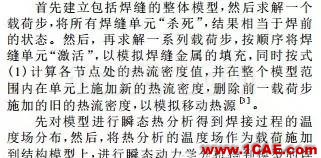

3 單元生死技術的使用方法

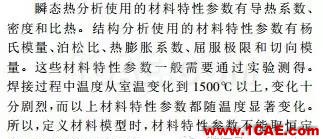

4 材料特性參數的處理

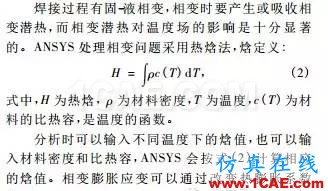

5 相變的處理

二 分析實例

1 問題描述

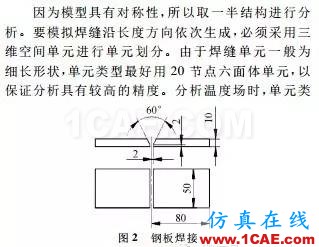

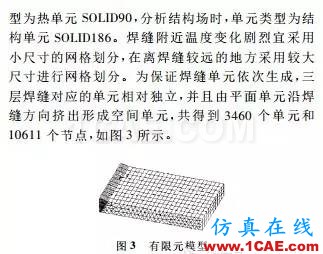

2 有限元模型

3 分析方法

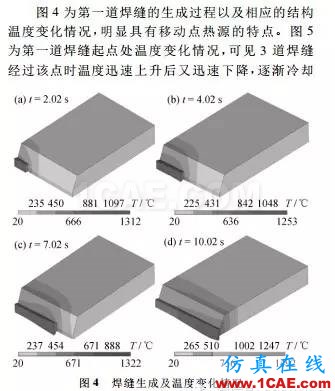

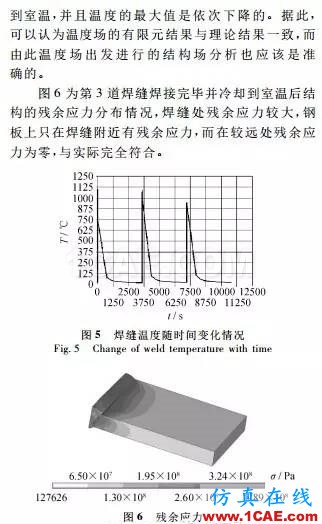

4 結果分析

來源:網絡

免責申明:本文系網絡轉載,版權歸原作者所有,如涉及版權問題,請與我們聯系,我們將在第一時間協商版權問題。內容為作者個人觀點,不代表本公眾號觀點。
