跟朋友們聊起工作,提到CAE仿真時總不免要解釋一番,但往往讓人聽得云里霧里、不明覺厲。既然今天要扯閑篇,就有必要先對CAE進行一下科普。

關于物質世界的運行,比如水如何流動、機械如何運轉、聲音如何傳播,人類已經通過觀測、試驗、理論分析,歸納、抽取了許多數理方程。不過,由于反應工程問題與真實現象的方程,比如要研究車輛碰撞之后的形態、用手機能否砸開核桃、如何跳水/如廁才能壓水花(有專門的學術論文)等,往往需要解算復雜的偏微分方程組,不能進行F=ma式的算術求解,而必須借助計算機軟硬件,采用數值方法進行解算。這就是CAE的由來了。

由于CAE的研究對象是實際的產品或工程,還必須將以數理方程、數值方法為基礎的求解算法與實際產品或工程的物理/幾何模型結合起來。如果將物理/幾何模型比作肉身,求解算法比作靈魂,那么還需要連接二者的媒介,這就是令CAE人又愛又恨的網格了。從幾何模型建立,到網格離散劃分,再到求解解算,CAE就開始運轉了。

CAE仿真與男男女女【轉發】ansys培訓的效果圖片1

中國龍的幾何模型與網格劃分

在微博上,曾經嘗試以教科書式的文字給CAE下定義:CAE(Computer Aided Engineering)即計算機輔助工程,指用計算機輔助求解、分析復雜工程和產品的性能以及功能、可靠性等屬性,含結構(固體)、流體、電磁、聲學等各個方面。CAE將幾何、網格、邊界、載荷、算法等數值分析中的基本要素整合到計算機平臺上,通過解算,獲得豐富的結果參數,從而補充或取代真實的物理試驗。通常,可以將CAE理解為在計算機上做試驗,因此一般將CAE仿真視作虛擬試驗。

現在,回歸正題,探究一下CAE與男女之事的關系。

英國知名作家William Golding說過一段話:無論你給一個女人什么,你都會得到更多的回報。你給她一顆精子,她給你一個孩子;你給她一個房子,她給你一個家。你給她一堆食材,她給你一頓美餐;你給她一個暖心的微笑,她回報你一整顆心。她會使你給她的東西放大和倍增。所以,你如果給她任何臉色與怨言,那么你將準備接收成噸的垃圾。

CAE如同女人,你給她幾個參數,她會回報大量的結果數據,比試驗與解析更加全面,比經驗預估更加靠譜;如果輸入理想,模型選取得當,數據也會更加合理與精準。反之,垃圾進,垃圾出(Garbage in,Garbage out),而且也是成噸的垃圾數據輸出。

CAE仿真與男男女女【轉發】ansys培訓課程圖片2

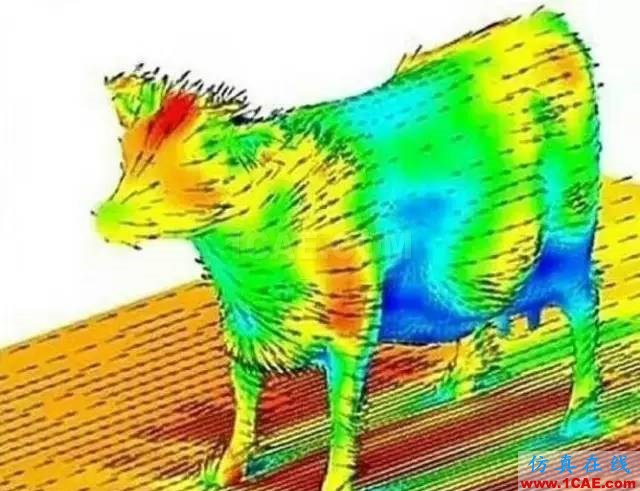

關于“吹?！钡目諝鈩恿W(xué)分析(網絡圖片)

CAE軟件也有不同的生命階段與生命周期特征,如同女人。

在初生階段,CAE軟件如同孩童,只能稱之為CAR(計算機輔助研究),工程屬性不足,科研屬性偏多,尚屬于無性別狀態。

推向工程界的新生軟件算法新、架構新,發展?jié)摿Υ?但功能不盡完備,工程應用與驗證未必充分,如同天真的少女,稚氣尚存,卻生命力勃發。梨花帶雨,坐等有緣人。

中生代軟件各方面比較成熟,應用廣泛且廣受驗證,如同明艷的熟女,魅力四射,粉絲眾多,一群癡漢拜倒在石榴裙下。

到了晚期,軟件架構陳舊,功能上難以有顛覆性的提升,市場拓展也隨之力不從心,如同美人遲暮,風韻不再,“老大嫁作商人婦”,往往擺脫不了被大佬收購的命運。

隨著技術的革新,長江后浪推前浪,老牌軟件不可避免地都會走到生命的終點,而新生軟件將不斷推陳出新,如同一代代佳人名媛,粉墨登場。

CAE仿真與男男女女【轉發】ansys培訓課程圖片3

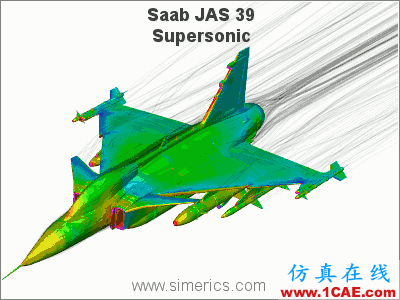

超音速戰機的空氣動力學特性分析

男女交往與結緣,如同CAE軟件的應用過程。

一見傾心,就像CAE人見到了干凈完整的幾何模型,渲染得漂漂亮亮,便躍躍欲試,不顧一切。人生若只如初見,何事秋風悲畫扇,此為第一重境界。

熱戀時,不自覺地反復揣摩并滿足對方的心意,就像陷入網格空間拓?fù)鋾r的迷思;柔情蜜意,如膠似漆,像繁復的網格一般纏綿悱惻。衣帶漸寬終不悔,為伊消得人憔悴,此為第二重境界。

相處日久,期間歷程以及心緒往往像計算時的殘差一樣蜿蜒起伏,陰晴不定。無情不似多情苦,一寸還成千萬縷——貌似局部網格自適應加密了,此為第三重境界。

及至組建家庭,狂熱褪去,迎來新生命以及平淡和樂的人生圖景,如同殘差趨穩而計算收斂,最終收獲洞悉一切的絢麗云圖,寫就平實嚴謹?shù)姆治鰣蟾?。驀然回?報告卻在,燈火闌珊處,此為第四重境界。

CAE仿真與男男女女【轉發】ansys培訓課程圖片4

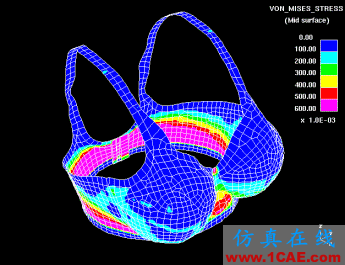

內衣的動力學分析云圖(網絡圖片)

男女之間的彼此選擇,如同我們對CAE軟件的選擇。

始于顏值——界面的美觀與友好,敬于才華——功能的完備與先進,合于性格——技術優勢與應用點的契合匹配,久于善良——良好的穩定性與魯棒性,終于人品——作為CAE靈魂的算法所葆有的品質與生命張力,以及迎合應用需求的砥礪磨合與自我更新。
